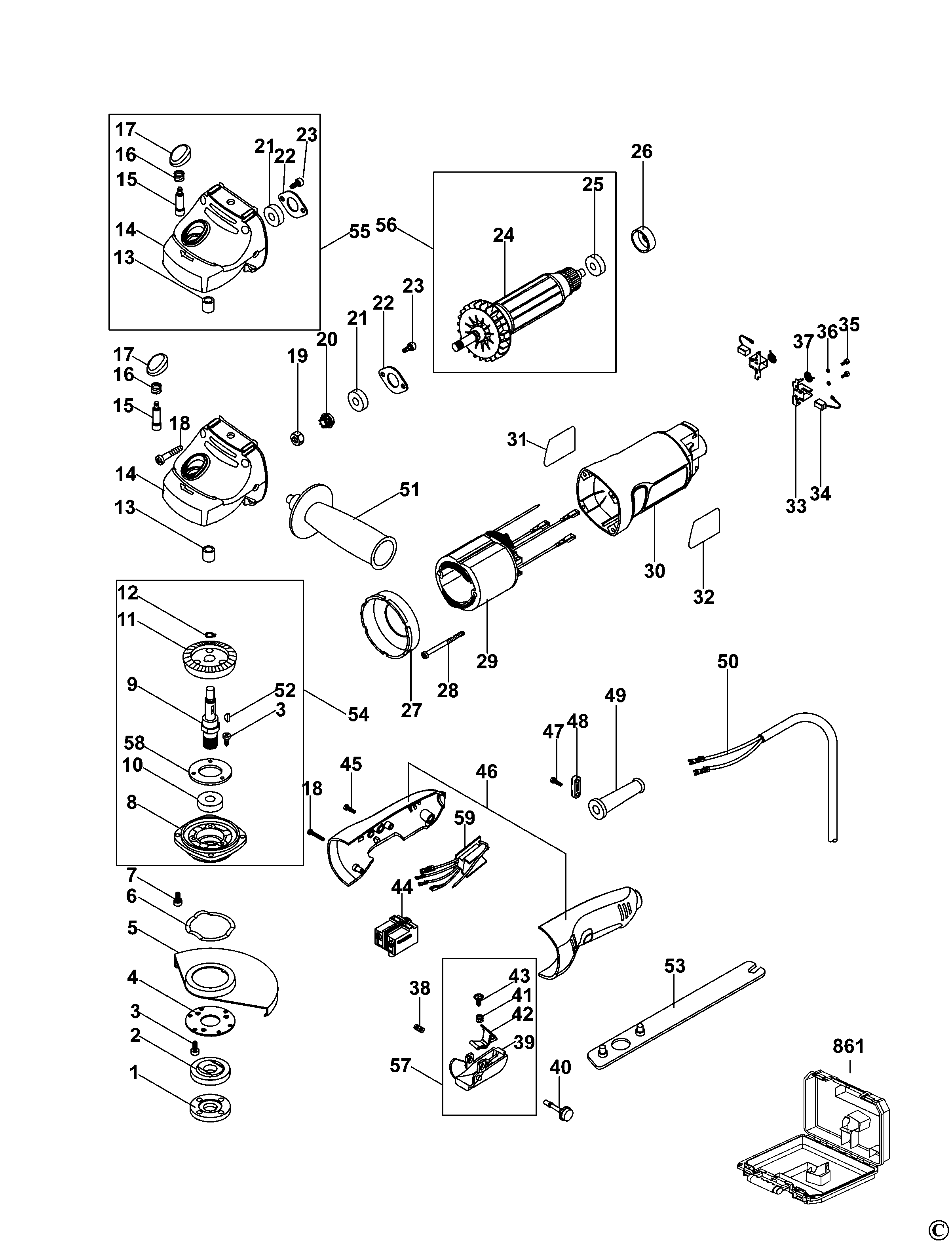

KG1202 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 596386-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | XK |  |
|
| 2 | 596387-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M14 | XK |  |
|
| 3 | 596388-00 | 6 | ВИНТ | XK | |
||
| 4 | 596389-00 | 1 | ФЛАНЕЦ | GUARD | XK | |
|
| 5 | 1004577-00 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | XK | |
||
| 6 | 596391-00 | 1 | ПРУЖИННАЯ ШАЙБА | XK | |
||
| 7 | 596392-00 | 4 | ВИНТ | GEARCASE COVER | XK | |
|
| 8 | 1004577-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | XK | |
||
| 9 | 596394-00 | 1 | ШПИНДЕЛЬ | M14 | XK | |
|
| 10 | 596395-00 | 1 | ПОДШИПНИК | OUTPUT SPINDLE | XK | |
|
| 11 | 596396-00 | 1 | ШЕСТЕРНЯ | OUTPUT | XK | |
|
| 12 | 596397-00 | 1 | СТОПОРНОЕ КОЛЬЦО | XK | |
||
| 13 | 596398-00 | 1 | САМОСМАЗЫВАЮЩИЙСЯ ПОРИСТЫЙ ПОДШИПНИК | XK | |
||
| 14 | 596399-00 | 1 | КОРПУС РЕДУКТОРА | XK | |
||
| 15 | 596534-00 | 1 | ВАЛ | SPINDLE LOCK | XK | |
|
| 16 | 596401-00 | 1 | ПРУЖИНА | SPINDLE LOCK | XK | |
|
| 17 | 596402-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | XK | |
||
| 18 | 596403-00 | 5 | ВИНТ | GEARCASE-FIELDCASE | XK | |
|
| 19 | 596404-00 | 1 | ГАЙКА | PINION | XK | |
|
| 20 | 596405-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | XK | |
||
| 21 | 596406-00 | 1 | ПОДШИПНИК | FAN END | XK | |
|
| 22 | 596407-00 | 1 | ПЛОСКАЯ КРЫШКА | XK | |
||
| 23 | 596408-00 | 2 | ВИНТ | XK | |
||
| 24 | 1004702-09 | 1 | ЯКОРЬ В СБОРЕ | XK | |
||
| 25 | 596410-00 | 1 | ПОДШИПНИК | COMM END | XK | |
|
| 26 | 1004525-28 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | XK | |
||
| 27 | 596412-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | XK | |
||
| 28 | 596413-00 | 2 | ВИНТ | FIELD RETENTION | XK | |
|
| 29 | 1004702-10 | 1 | СТАТОР В СБОРЕ | XK | |
||
| 30 | 1004702-11 | 1 | КОРПУС СТАТОРА | XK | |
||
| 31 | 1004702-12 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | XK | |
||
| 32 | 1004702-13 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | XK | |
||
| 33 | 596418-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | XK | |
||
| 34 | 596419-00 | 2 | ЩЁТКА | XK | |
||
| 35 | 596420-00 | 4 | ВИНТ | BRUSHBOX | XK | |
|
| 36 | 596421-00 | 4 | ШАЙБА | BRUSHBOX | XK | |
|
| 37 | 596422-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | XK | |
||
| 38 | 596423-00 | 1 | ПРУЖИНА | XK | |
||
| 39 | 1004533-00 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | XK | |
||
| 40 | 596425-00 | 1 | КНОПКА БЛОКИРОВКИ | XK | |
||
| 41 | 596426-00 | 1 | ПРУЖИНА | LOCK OFF | XK | |
|
| 42 | 596427-00 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | LOCK OFF | XK | |
|
| 43 | 596428-00 | 1 | ВИНТ | LOCK OFF | XK | |
|
| 44 | 596429-00 | 1 | ВЫКЛЮЧАТЕЛЬ | 2 POLE | XK | |
|
| 45 | 596430-00 | 2 | ВИНТ | XK | |
||
| 46 | 596441-00 | 1 | КОРПУС В КОМПЛЕКТЕ | XK | |
||
| 47 | 596431-00 | 2 | ВИНТ | CORDCLAMP | XK | |
|
| 48 | 596432-00 | 1 | CORDCLAMP | XK | |
||
| 49 | 596433-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | XK | |
||
| 50 | 1004702-14 | 1 | КОМПЛЕКТ ПРОВОДОВ | XK | |
||
| 51 | 569176-00 | 1 | РУЧКА В СБОРЕ | XK | |
||
| 52 | 596438-00 | 1 | КЛЮЧ | XK | |
||
| 53 | 596440-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | XK | |
||
| 54 | 1004577-02 | 1 | ШПИНДЕЛЬ В СБОРЕ | XK | |
||
| 55 | 596539-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | WITH LOCK BUTTON | XK | |
|
| 56 | 1004702-15 | 1 | ЯКОРЬ В СБОРЕ | XK | |
||
| 57 | 1004577-03 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | XK | |
||
| 58 | 596770-00 | 1 | ПЛОСКАЯ КРЫШКА | XK | |
||
| 59 | 1004702-16 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | XK | |
