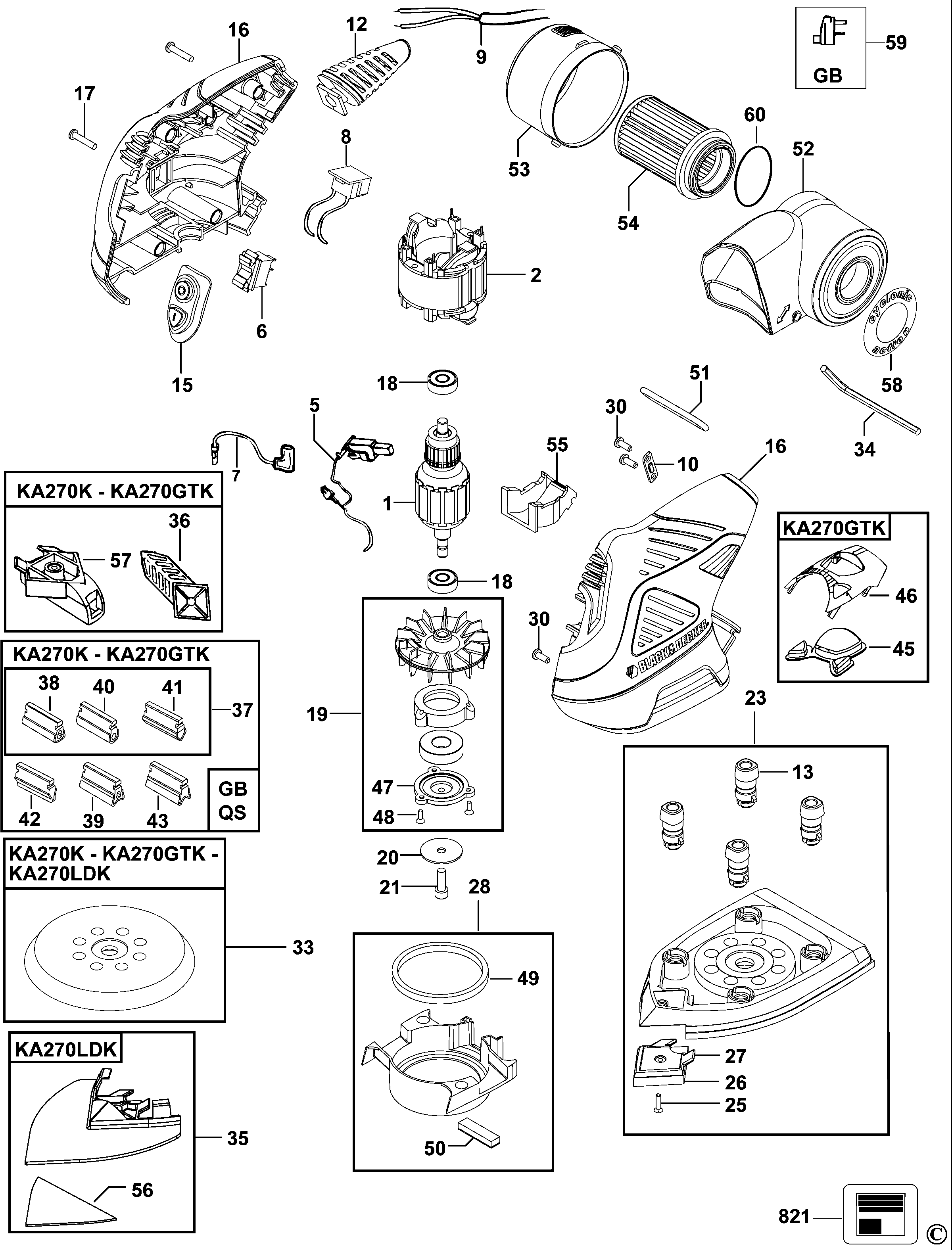

KA272 РУЧНАЯ ПЛОСКОШЛИФОВАЛЬНАЯ МАШИНА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 576373-38 | 1 | ЯКОРЬ В СБОРЕ | 230V | XK |  |
|
| 2 | 576374-20 | 1 | СТАТОР 230В | XK | |
||
| 5 | 584751-00 | 2 | ЩЁТКА И ДЕРЖАТЕЛЬ В СБОРЕ | XK |  |
||
| 6 | 579050-00 | 1 | ВЫКЛЮЧАТЕЛЬ | XK | |
||
| 7 | 581389-00 | 1 | ВЫВОДНОЙ ПРОВОД | XK | |
||
| 8 | 579210-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | 230V | XK | |
|
| 9 | 330120-11 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | XK | |
||
| 10 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | XK | |
||
| 12 | 477596-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | XK | |
||
| 13 | 807224-01 | 4 | НОЖКА | XK | |||
| 15 | 489522-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | XK | |
||
| 16 | 477307-03 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | XK | |
||
| 17 | 747329 | 5 | ВИНТ | XK | |
||
| 18 | 574853-06 | 2 | ПОДШИПНИК | XK | |
||
| 19 | 477744-00 | 1 | ВЕНТИЛЯТОР В СБОРЕ | XK | |
||
| 20 | 586405-00 | 1 | ШАЙБА В СБОРЕ | XK | |
||
| 21 | 797190 | 1 | ВИНТ, ВРЕМ. | XK | |
||
| 23 | 477606-00 | 1 | ПЛИТА | XK | |
||
| 25 | 571081-00 | 1 | ВИНТ | M3 x 12 | XK | |
|
| 26 | 90558556 | 1 | НАКОНЕЧНИК | XK | |
||
| 27 | 582097-00 | 1 | ДЕРЖАТЕЛЬ | XK | |
||
| 28 | 479221-00 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | XK | |
||
| 30 | 370748 | 4 | ВИНТ | XK | |
||
| 34 | 807043 | 1 | ГАЕЧНЫЙ КЛЮЧ | 4mm | XK | |
|
| 47 | 90542324 | 1 | КРЫШКА ПОДШИПНИКА | XK | |
||
| 48 | 571081-02 | 3 | ВИНТ | M3 x 10 | XK | |
|
| 49 | 90541953 | 1 | УПЛОТНЕНИЕ | XK | |
||
| 50 | 478641-00 | 1 | ОПОРНАЯ ПОДУШКА | XK | |
||
| 51 | 479526-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | XK | |
||
| 52 | 477602-00 | 1 | КРЫШКА | XK | |
||
| 53 | 477601-00 | 1 | РЕЗЕРВУАР | XK | |
||
| 54 | 479535-00N | 1 | ФИЛЬТР В СБОРЕ | XK | |
||
| 55 | 478784-00 | 1 | ДЕФЛЕКТОР | XK | |
||
| 58 | 488333-00 | 1 | ЭТИКЕТКА | XK | |
||
| 60 | 479525-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | XK | |
||
| 821 | 90532396 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | XK | |
