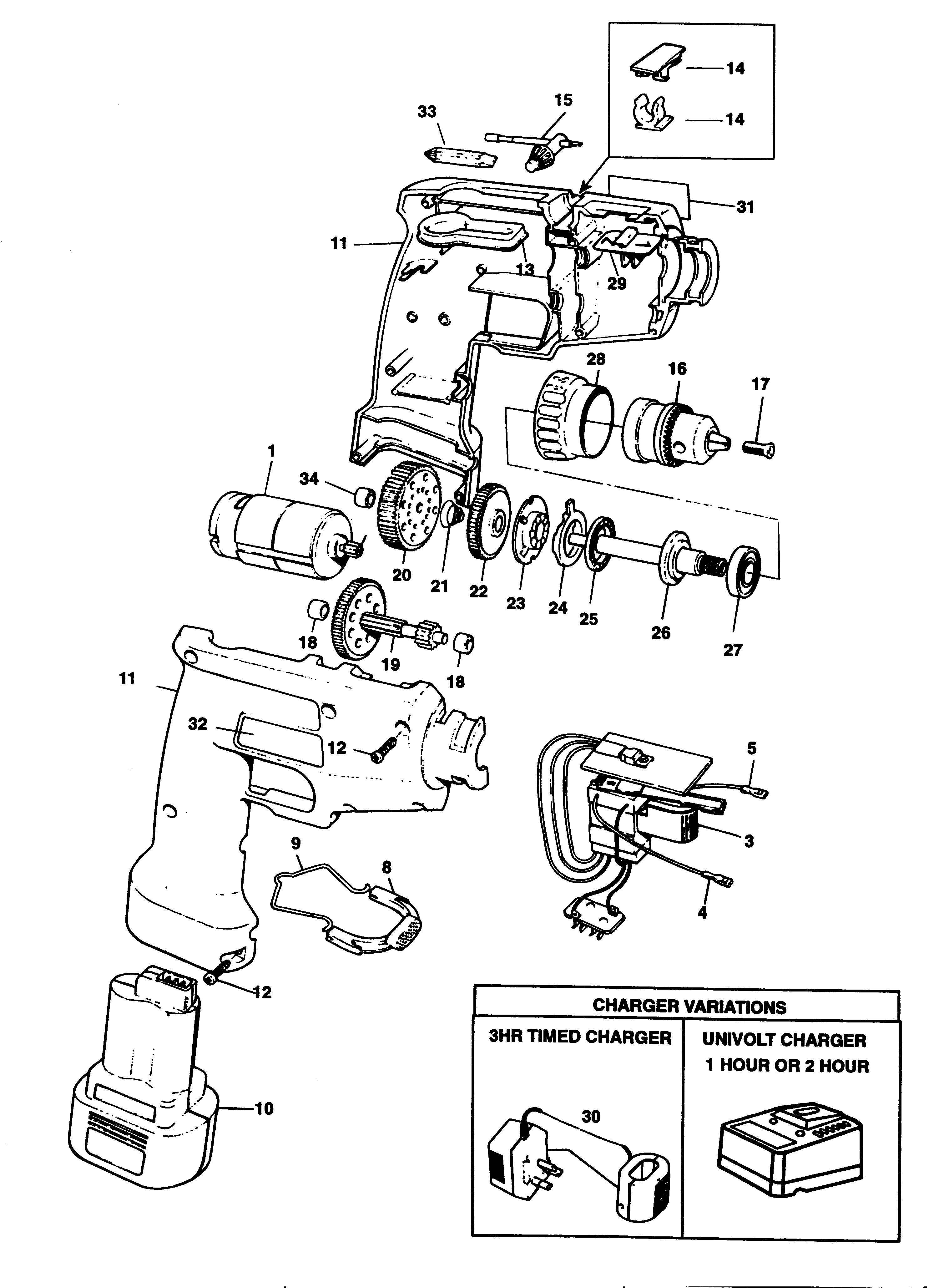

9042 CORDLESS DRILL Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 793531-03 | 1 | MOTOR SA | ZA |  |
||
| 3 | 798328-02 | 1 | SWITCH SA | 9032 TYPES 5 - 6 | ZA | |
|
| 3 | 798328-02 | 1 | SWITCH SA | 9032 TYPES 1 - 4 | ZA | |
|
| 4 | 839853 | 1 | LEAD SA BLACK | ZA | |
||
| 5 | 844831 | 1 | LEAD SA RED | ZA | |
||
| 8 | 144500-00 | 1 | LATCH | ZA | |
||
| 9 | 144501-00 | 1 | SPRING | ZA | |
||
| 11 | 807752 | 1 | CLAMSHELL | 9042 TYPES 1 - 4 | ZA | |
|
| 11 | 807752 | 1 | CLAMSHELL | 9042 TYPES 5 - 6 | ZA | |
|
| 11 | 807751 | 1 | CLAMSHELL | 9032 TYPES 5 - 6 | ZA | |
|
| 11 | 807751 | 1 | CLAMSHELL | 9032 TYPES 1 - 4 | ZA | |
|
| 11 | 807751 | 1 | CLAMSHELL | 9015 / 9017 | ZA | |
|
| 12 | 330013-04 | 8 | SCREW | ZA | |
||
| 13 | 792684 | 1 | RETAINER | ZA | |
||
| 14 | 450315-00 | 1 | HOLDER CHUCK KEY | CHUCK S2A | ZA | |
|
| 14 | 450315-00 | 1 | HOLDER CHUCK KEY | CHUCK NON S2A | ZA | |
|
| 15 | 330034-00 | 1 | CHUCK KEY 10MM | CHUCK NON S2A | ZA | |
|
| 15 | 330034-07 | 1 | CHUCK KEY | CHUCK S2A | ZA |  |
|
| 16 | 798723-01 | 1 | CHUCK KEYLESS | CHUCK KEYLESS | ZA | |
|
| 16 | 847430 | 1 | CHUCK 10MM | CHUCK NON S2A | ZA | |
|
| 16 | 330033-15 | 1 | CHUCK 10MM | CHUCK S2A | ZA | ||
| 17 | 805434 | 1 | SCREW.SPECIAL | ZA | |
||
| 18 | 450311-00 | 2 | BEARING | ZA | |
||
| 19 | 832484-03 | 1 | INTERSHAFT | ZA | |
||
| 20 | 147699-00 | 1 | GEAR | ZA | |
||
| 21 | 792873 | 1 | SPRING | ZA | |
||
| 22 | 748204-01 | 1 | GEAR SA | ZA | |
||
| 23 | 748212 | 1 | RATCHET FIXED | ZA | |
||
| 24 | 832500 | 1 | CAM | ZA | |
||
| 25 | 892261 | 1 | BEARING | ZA | |
||
| 26 | 832483-49 | 1 | OUTPUT SHAFT | ZA | |
||
| 28 | 832499 | 1 | COLLAR | ZA | |
||
| 29 | 832496 | 1 | SELECTOR | ZA | |
||
| 30 | 839747 | 1 | CHARGER SA 9032 | GB - TYPES 1 - 4 | ZA | |
|
| 30 | 839711 | 1 | CHARGER SA | ZA | |
||
| 30 | 844810-01 | 1 | CHARGER SA | GB - TYPES 5 - 6 | ZA | |
|
| 33 | 297757-02 | 1 | BIT PHILLIPS | ZA | |
||
| 33 | 297757-02 | 1 | BIT PHILLIPS | GB - TYPES 1 - 4 | ZA | |
|
| 33 | 297757-02 | 1 | BIT PHILLIPS | GB - TYPES 5 - 6 | ZA | |
|
| 33 | 297757-02 | 1 | BIT PHILLIPS | GB - TYPES 1 - 4 | ZA | |
|
| 33 | 297757-02 | 1 | BIT PHILLIPS | GB - TYPES 5 - 6 | ZA | |
|
| 34 | 147700-00 | 1 | BEARING | ZA | |
