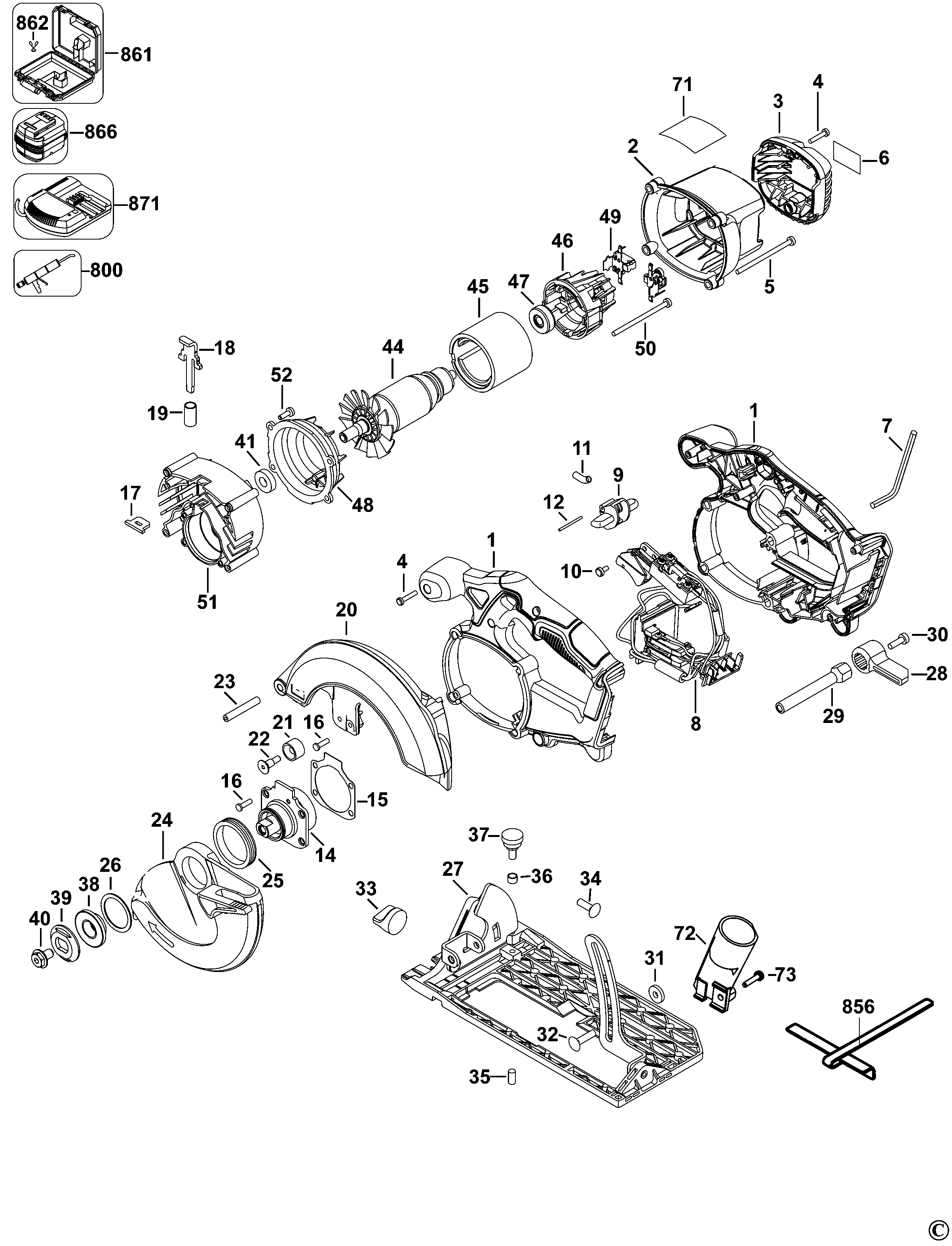

DCS391 АККУМУЛЯТОРНАЯ ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N064324 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 |  |
||
| 2 | N054423 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | A9 | |
||
| 3 | N173219 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 4 | 330019-04 | 8 | ВИНТ | A9 |  |
||
| 5 | 398987-00 | 4 | ВИНТ | A9 | |
||
| 6 | N094673 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 7 | 098000-11 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | A9 | |||
| 8 | N189271 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | Euro with EMI | PRE EMI | A9 | |
| 9 | 605107-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | A9 | |
||
| 10 | 330019-40 | 1 | ВИНТ | A9 | |
||
| 11 | 389120-00 | 1 | ПРУЖИНА | A9 | |
||
| 12 | 388531-00 | 1 | ШТИФТ | A9 | |
||
| 14 | 659417-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 14 | 659417-00SV | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 15 | 605081-01 | 1 | ПРОКЛАДКА | A9 | |
||
| 16 | 613783-00 | 8 | ВИНТ | A9 | |
||
| 17 | 605094-00 | 1 | СТЕКЛООЧИСТИТЕЛЬ | A9 | |
||
| 18 | 629444-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 19 | 58698-00 | 1 | ПРУЖИНА | A9 | |
||
| 20 | N086228 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 21 | N248899 | 1 | УПОР | A9 | |||
| 22 | 610134-00 | 1 | ВИНТ | A9 | |
||
| 23 | 614048-00 | 1 | РЕССОРНЫЙ ШТИФТ | A9 | |
||
| 24 | 611925-00 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 25 | N035365 | 1 | ПРУЖИНА | A9 | |
||
| 26 | 150383-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 27 | N491713 | 1 | БАШМАК В СБОРЕ | A9 | |
||
| 28 | 605105-00 | 1 | РЫЧАГ | A9 | |
||
| 29 | 618901-00 | 1 | ВАЛ | A9 | |
||
| 30 | 330045-14 | 1 | ВИНТ | A9 | |
||
| 31 | N112241 | 1 | ШАЙБА | A9 | |
||
| 32 | 098128-85 | 1 | ВАГОННЫЙ БОЛТ | A9 | |
||
| 33 | 395889-00 | 1 | РУЧКА | A9 | |
||
| 34 | N022876 | 1 | ВАГОННЫЙ БОЛТ | M6x1.0x25 NYLOCK | A9 | |
|
| 35 | 381069-00 | 1 | ВИНТ | A9 | |
||
| 36 | 058287-00 | 1 | ПРУЖИНА | A9 | |
||
| 37 | 396992-02 | 1 | РУЧКА | MALE, 1/4-20 THD | A9 | |
|
| 38 | 650109-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | A9 | |
||
| 39 | N621119 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | A9 | |
||
| 40 | 648697-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | A9 | |
||
| 41 | 330003-64 | 1 | ПОДШИПНИК | ID 12 x OD 28 x 8mm | A9 | |
|
| 44 | N415778 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 45 | 611202-00SV | 1 | МАГНИТ | A9 | |
||
| 46 | N171820 | 1 | ОПОРНЫЙ ПОДШИПНИК | A9 | |||
| 47 | 391032-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | A9 | |
||
| 48 | 610124-01 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 49 | 610126-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | A9 | |
||
| 50 | 330019-25 | 2 | ВИНТ | A9 | |||
| 51 | N068175SV | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 52 | 330045-45 | 4 | ВИНТ | A9 | |
||
| 71 | N232957 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DCS391N | A9 | ||
| 72 | N104672 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | OPTIONAL | A9 | |
|
| 73 | N106370 | 1 | ВИНТ | M4 X 18 Cap Hd. | OPTIONAL | A9 | |
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | A9 | |
|
| 856 | 381091-01 | 1 | НАПРАВЛЯЮЩАЯ ЛИНЕЙКА | metric | OPTIONAL | A9 | |
| 861 | N153976 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | OPTIONAL | A9 | |
|
| 862 | 605265-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | OPTIONAL | A9 | |
