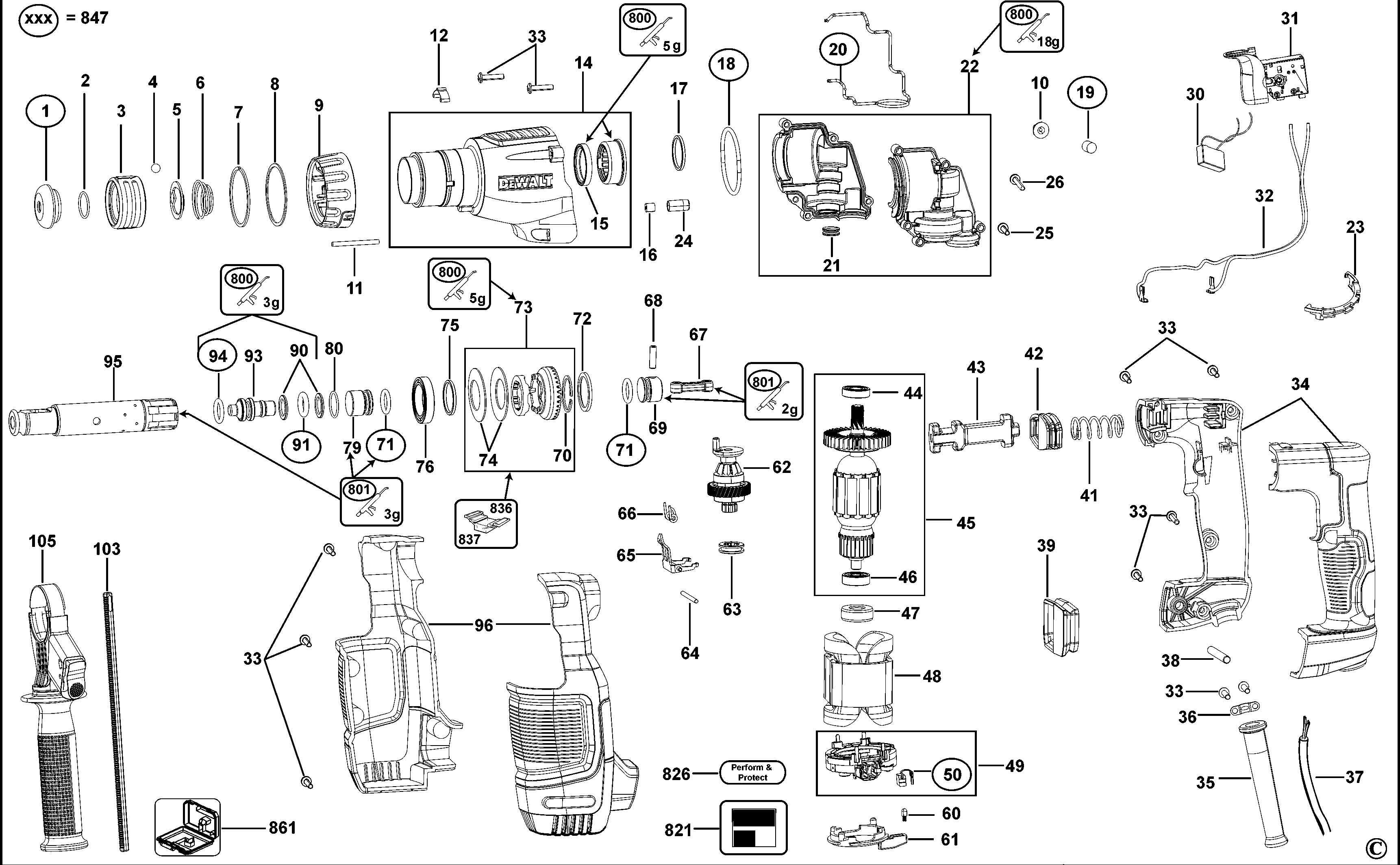

D25052K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | КОЛПАЧОК | A9 |  |
||
| 2 | 579212-00 | 1 | КОЛЬЦО | A9 | |
||
| 3 | N720573 | 1 | ТРУБА | A9 | |
||
| 4 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 5 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 6 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 7 | N163521 | 1 | КОЛЬЦО | A9 | |||
| 8 | N163522 | 1 | ШАЙБА | A9 | |||
| 9 | N163529 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |||
| 10 | N374339 | 1 | ВСТАВКА | A9 |  |
||
| 11 | N132310 | 1 | ШТИФТ | A9 | |||
| 12 | 395460-00 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | A9 | |
||
| 14 | N364905 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 15 | N132542 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 16 | N351959 | 1 | ВОЙЛОК | A9 | |||
| 17 | N271799 | 1 | ШАЙБА | A9 | |||
| 18 | N170498 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 19 | N038257 | 1 | ВОЙЛОК | A9 | |
||
| 20 | N164701 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 21 | N169939 | 1 | КОЛПАЧОК | A9 | |
||
| 22 | N364906 | 1 | КАРТЕР РЕДУКТОРА В СБОРЕ | A9 | |
||
| 23 | N231636 | 1 | ОПОРА | A9 | |
||
| 24 | N351960 | 1 | ДЕРЖАТЕЛЬ | A9 | |
||
| 25 | 324006-15 | 5 | ВИНТ | A9 | |
||
| 26 | 324006-02 | 1 | ВИНТ | A9 | |
||
| 30 | N272900 | 1 | КОНДЕНСАТОР | A9 | |
||
| 31 | N364920 | 1 | ВЫКЛЮЧАТЕЛЬ 240В | NON LOCK ON | A9 | |
|
| 32 | N364922 | 1 | SET OF LEAD WIRES | A9 | |
||
| 33 | 330065-08 | 18 | ВИНТ | M4x18 T20 | A9 | |
|
| 34 | N364910 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 35 | 584090-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 36 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 37 | 582319-44 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | A9 | ||
| 38 | N159443 | 1 | ОСЬ | A9 | |
||
| 39 | N106222 | 1 | СИЛЬФОН | A9 | |
||
| 41 | N106188 | 1 | ПРУЖИНА СЖАТИЯ | A9 | |
||
| 42 | N106221-01 | 1 | СИЛЬФОН | A9 | |
||
| 43 | N152623 | 1 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 44 | N376455 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 45 | N364911 | 1 | ЯКОРЬ 230В | Inc 44,46 | A9 | |
|
| 46 | 605040-02 | 1 | ПОДШИПНИК | A9 | |
||
| 47 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 48 | N364913 | 1 | СТАТОР 230В | A9 | |
||
| 49 | N364915 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | Inc 50 | A9 | |
|
| 50 | N379404 | 1 | ПАРА ЩЁТОК 230В | A9 | |||
| 60 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 61 | N180503 | 1 | РЫЧАГ | F/R | A9 | ||
| 62 | N364907 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 63 | N184006 | 1 | ФЛАНЕЦ | A9 | |||
| 64 | N203772 | 1 | ШТИФТ | 36x4 | A9 | ||
| 65 | N184007 | 1 | ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ | A9 | |||
| 66 | N187775 | 1 | ТОРСИОННАЯ ПРУЖИНА | A9 | |||
| 67 | N383652 | 1 | СОЕДИНИТЕЛЬНАЯ ТЯГА | A9 | |
||
| 68 | 330041-16 | 1 | ШТИФТ | A9 | |
||
| 69 | N364903 | 1 | ПОРШЕНЬ | A9 | |
||
| 70 | N128151 | 1 | КОЛЬЦО | A9 | |
||
| 71 | N133196 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 14x3 | A9 | |
|
| 72 | N183783 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | A9 | |||
| 73 | N364904 | 1 | КОМПЛЕКТ МУФТЫ | Inc 74,70 | A9 | ||
| 74 | N133027 | 2 | ПРУЖИНА | Disc | A9 | ||
| 75 | N133329 | 1 | ПРОСТАВКА | A9 | |
||
| 76 | N074826 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 79 | N364902 | 1 | ПЛУНЖЕР | A9 | |
||
| 80 | N132785 | 1 | КОЛЬЦО | A9 | |
||
| 90 | N132783 | 2 | ШАЙБА | 20 | A9 | |
|
| 91 | N132784 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 93 | N364901 | 1 | БОЁК | A9 | |
||
| 94 | N122319 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 11x3.5 | A9 | |
|
| 95 | N364900 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 96 | N364908 | 1 | СОСТАВНОЙ КОРПУС | A9 | |
||
| 103 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 105 | 1005896-00 | 1 | БОКОВАЯ РУЧКА | K | A9 | |
|
| 800 | 870889-02 | 2 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | A9 | |
|
| 821 | N304524 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 826 | N304340 | 1 | ЭТИКЕТКА | A9 | |||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |
||
| 837 | 596006-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |
||
| 847 | N365563 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | A9 | |
||
| 861 | N298959 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 |
