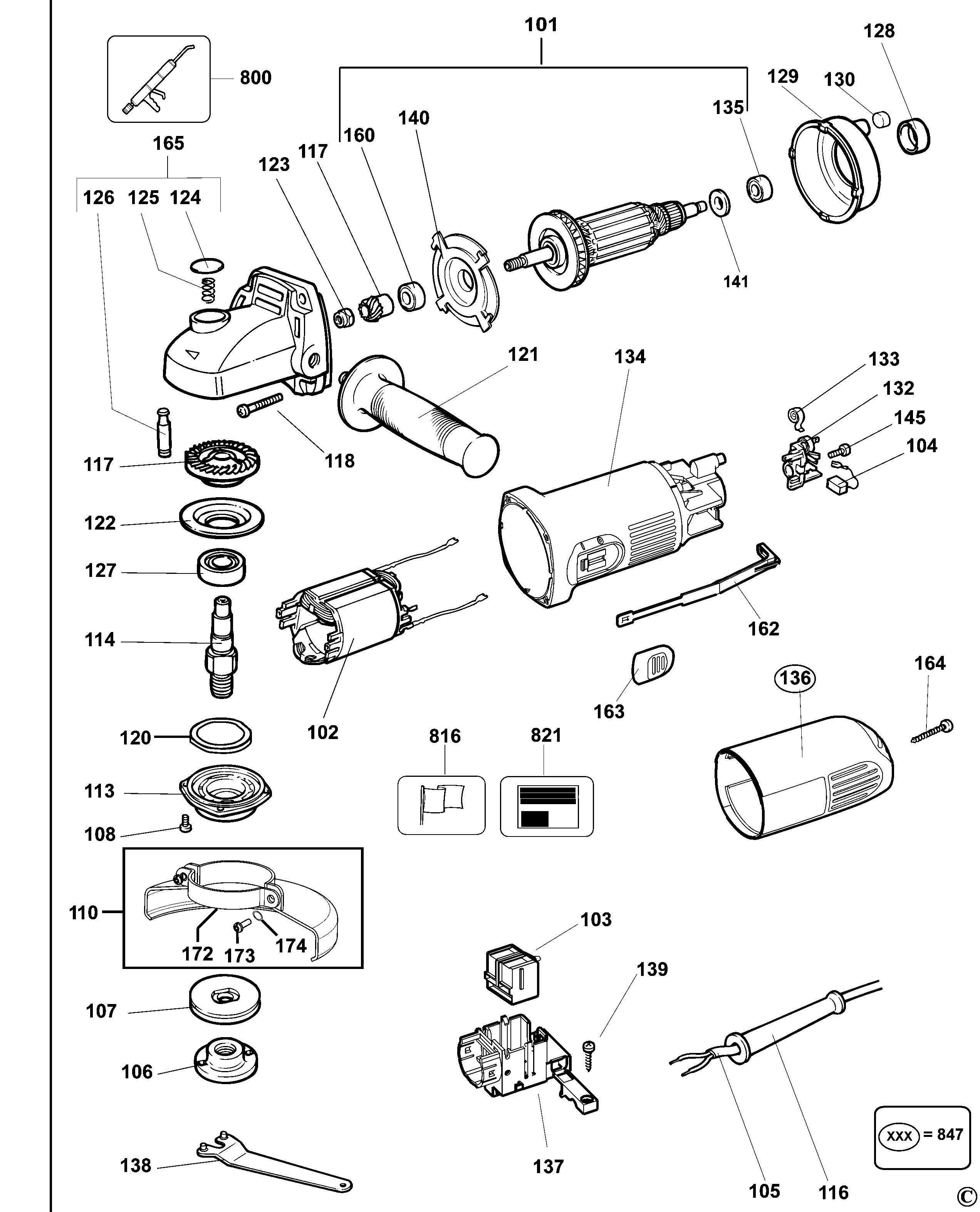

DW820 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | N358499 | 1 | ЯКОРЬ В СБОРЕ | A9 |  |
||
| 102 | N336120 | 1 | СТАТОР В СБОРЕ | A9 |  |
||
| 103 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 104 | N035676 | 1 | ПАРА ЩЁТОК 230В | A9 | |
||
| 105 | N340900 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 106 | 659109-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M10 | A9 | ||
| 107 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | A9 | ||
| 108 | 330045-46 | 4 | ВИНТ | A9 | |
||
| 110 | N288579 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 113 | N308541 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 114 | N308540 | 1 | ШПИНДЕЛЬ | M10 | A9 | |
|
| 116 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 117 | 661244-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 118 | 562097-01 | 4 | ВИНТ | A9 | |
||
| 120 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 121 | 562211-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | A9 | |
||
| 123 | 945292-00 | 1 | ГАЙКА | A9 | |
||
| 124 | 944575-00 | 1 | КНОПКА | A9 | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | A9 | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | A9 | |
||
| 128 | 641823-00 | 1 | ВТУЛКА | A9 | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 130 | 949638-01 | 2 | АМОРТИЗАТОР | A9 | |
||
| 132 | 606574-01 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 133 | 562204-00 | 2 | ПРУЖИНА | A9 | |
||
| 134 | N375853 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 136 | 394938-06 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 137 | N312079 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 138 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | A9 | |
||
| 139 | 562097-05 | 1 | ВИНТ | A9 | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | A9 | |
||
| 141 | 398906-00 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | A9 | |
||
| 145 | 562097-00 | 2 | ВИНТ | A9 | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 162 | 611737-01 | 1 | ЗВЕНО | A9 | |
||
| 163 | 569624-01 | 1 | КНОПКА | A9 | |
||
| 164 | 562097-13 | 1 | ВИНТ | A9 | |
||
| 165 | N358559 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 172 | N288581 | 1 | РЕМЕНЬ | A9 | |
||
| 173 | 562160-02 | 2 | ВИНТ | M4 x 14mm | A9 | |
|
| 174 | 569639-00 | 2 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | A9 | |
|
| 816 | 946194-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 821 | N338229 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 847 | N402103 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | A9 |
