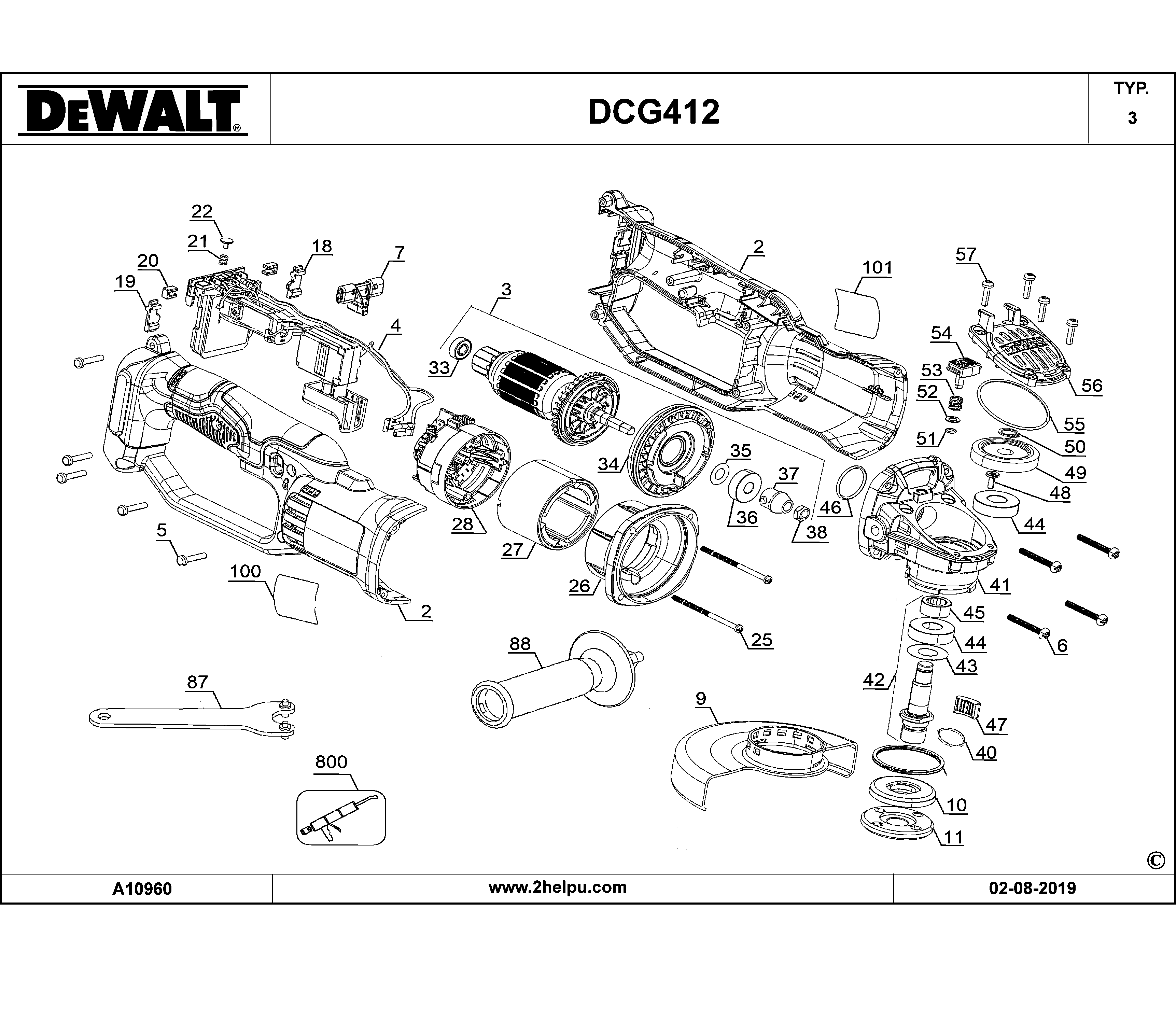

DCG412 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 2 | N532927 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | KR |  |
||
| 3 | N793841 | 1 | ЯКОРЬ В СБОРЕ | DCG412 Type4 | KR | ||
| 4 | N414107 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | DCG412 EMI 4P58 | KR | |
|
| 5 | 330019-04 | 5 | ВИНТ | KR |  |
||
| 6 | 330065-13 | 4 | ВИНТ | KR | |
||
| 7 | N129056 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KR | |
||
| 9 | N170678 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KR | |
||
| 10 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | KR | ||
| 11 | N134464 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M10 | KR | ||
| 18 | N239159 | 1 | УПОР | KR | |
||
| 19 | N239160 | 1 | УПОР | KR | |
||
| 20 | N328741 | 2 | РЕЗИНОВАЯ ПОДУШКА | KR | |
||
| 21 | N102647 | 1 | ПРУЖИНА | KR | |
||
| 22 | N091479 | 1 | КРЕПЛЕНИЕ | KR | |||
| 25 | N389143 | 2 | ВИНТ | KR | |
||
| 26 | N531815 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 27 | N436044 | 1 | МАГНИТ | KR | |
||
| 28 | N412223 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 33 | N330639 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 34 | N478436 | 1 | СТАТОР | KR | |
||
| 35 | N213812 | 1 | ШАЙБА | KR | |
||
| 36 | N110359 | 1 | ПОДШИПНИК | KR | |
||
| 37 | N095840 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |
||
| 38 | 604484-00 | 1 | ГАЙКА | KR | |
||
| 40 | 637162-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 41 | N153391 | 1 | КОРПУС РЕДУКТОРА | KR | |||
| 42 | N593165 | 1 | ШПИНДЕЛЬ В СБОРЕ | M10 | KR | ||
| 43 | 638229-00 | 1 | ШАЙБА | KR | |
||
| 44 | 330003-64 | 2 | ПОДШИПНИК | ID 12 x OD 28 x 8mm | KR | |
|
| 45 | N095815 | 1 | ВТУЛКА | KR | |
||
| 46 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 47 | N126708 | 1 | ВСТАВКА | KR | |
||
| 48 | N118088 | 3 | ВИНТ | KR | |
||
| 49 | N097361 | 1 | ШЕСТЕРНЯ | KR | |
||
| 50 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 51 | N094012 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 52 | N447838 | 1 | ШАЙБА | KR | |
||
| 53 | N092954 | 1 | ПРУЖИНА | KR | |
||
| 54 | N181767 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KR | |
||
| 55 | N094024 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 56 | N116180 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 57 | N122904 | 4 | ВИНТ | KR | |
||
| 87 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | KR | |
||
| 88 | N239381 | 1 | БОКОВАЯ РУЧКА | KR | |||
| 100 | N604955 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DCG412 KR03 | KR | ||
| 101 | N137612 | 1 | ЭТИКЕТКА | KR | |||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KR | |
|
| 861 | N132422 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
