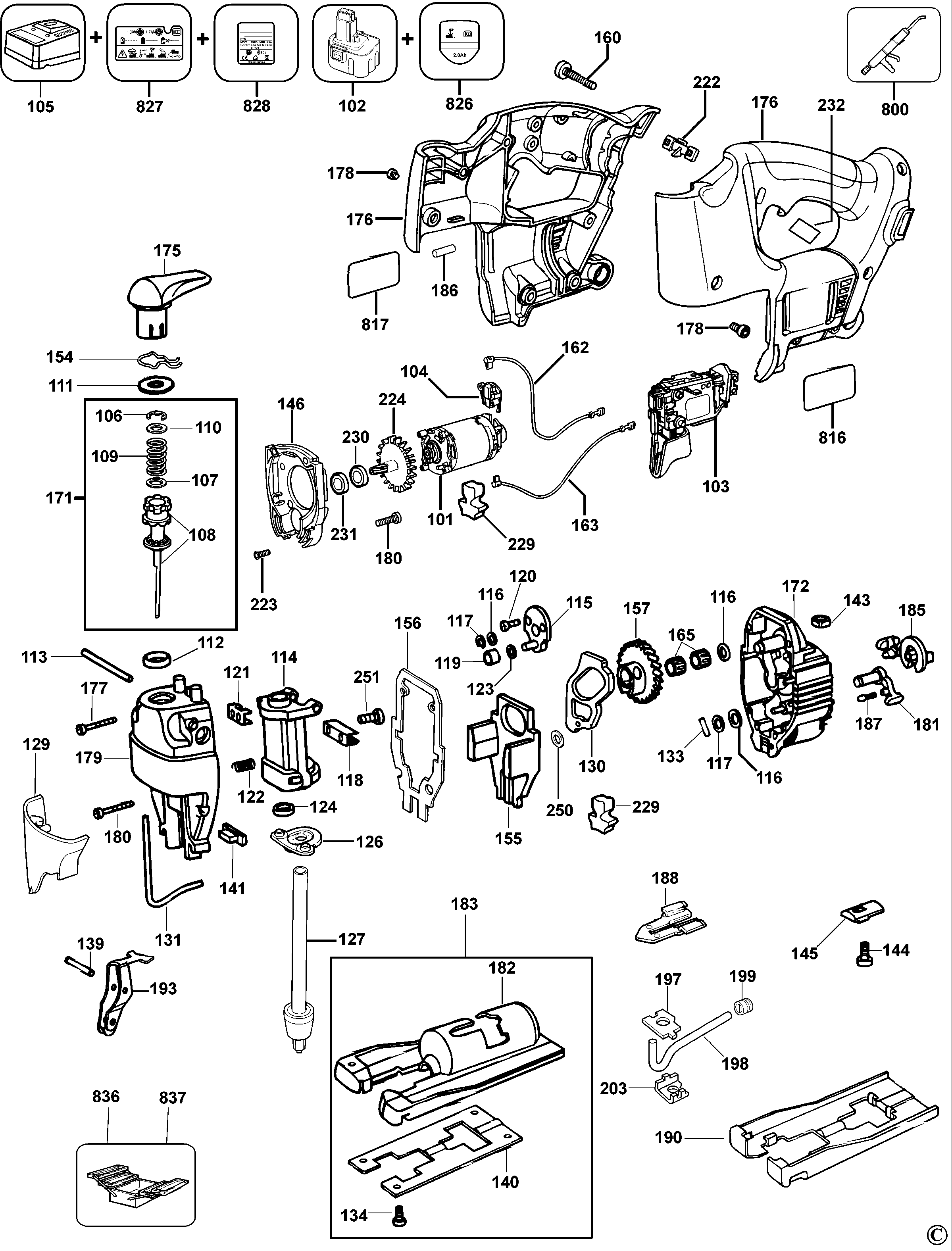

DW933 АККУМУЛЯТОРНЫЙ ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 395308-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | INC # 104, 162 & 163 | JP | ||
| 102 | DE9096 | 1 | BATTERY 18V - 2.4AH | Ni-Cad | JP | ||
| 103 | 152274-19SV | 1 | ВЫКЛЮЧАТЕЛЬ | JP |  |
||
| 104 | 389025-00 | 1 | ПАРА ЩЁТОК | JP | |
||
| 105 | DE9116 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | Ni-Cad - NiMH - 1 hr | JP | ||
| 106 | 860322-01 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 107 | 388957-00 | 1 | ШАЙБА | JP | |
||
| 108 | 402960-00 | 1 | МУФТА В СБОРЕ | JP | |
||
| 109 | 402110-00 | 1 | ПРУЖИНА | JP | |
||
| 110 | 949876-22 | 1 | WASHER 18,0X14,3 | JP | |||
| 111 | 949876-21 | 1 | ШАЙБА | JP | |
||
| 112 | 402154-00 | 1 | РЕЗИНА | JP | |||
| 113 | 402105-00 | 1 | ШТИФТ | JP | |||
| 114 | 402153-00 | 1 | ОПОРА | JP | |||
| 115 | 402161-00SV | 1 | ЭКСЦЕНТРИК В СБОРЕ | JP |  |
||
| 116 | 932302-00 | 3 | ШАЙБА | JP | |
||
| 117 | 949728-04 | 2 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 118 | 402118-00 | 1 | ХОМУТ | JP | |||
| 119 | 402155-00 | 1 | ВТУЛКА | JP | |
||
| 120 | N056875 | 2 | ВИНТ ТОРКС | M4x10 | JP | |
|
| 121 | 399146-00 | 1 | ЗАЖИМ | JP | |||
| 122 | 933524-00 | 2 | ПРУЖИНА | JP | |||
| 123 | 949876-20 | 1 | ШАЙБА | JP | |
||
| 124 | 949400-00 | 1 | ВОЙЛОК | JP | |
||
| 126 | 402177-00 | 1 | УПЛОТНЕНИЕ В СБОРЕ | JP | |
||
| 127 | 948603-00SV | 1 | ШПИНДЕЛЬ | JP | |
||
| 127 | 948603-00SV | 1 | ШПИНДЕЛЬ | JP | |
||
| 129 | 389599-00 | 1 | ЭКРАН | JP | |||
| 130 | 402097-00 | 1 | КУЛАЧОК | JP | |
||
| 131 | 402116-00 | 2 | ЗАЩИТНЫЙ КОЖУХ | JP | |
||
| 133 | 330041-08 | 1 | ШТИФТ | JP | |
||
| 134 | N056875 | 4 | ВИНТ ТОРКС | M4x10 | FROM DC 9913 | JP | |
| 139 | 330041-29 | 1 | ШТИФТ | JP | |
||
| 140 | 389652-00 | 1 | ОПОРНАЯ ПЛИТА | FROM DC 9913 | JP | |
|
| 141 | 402151-00 | 1 | РЕЗИНА | JP | |
||
| 143 | 860310-00 | 1 | ГАЙКА | JP | |||
| 144 | 949701-13 | 1 | ВИНТ | JP | |
||
| 145 | 402652-00 | 1 | ПЛАСТИНА | JP | |
||
| 146 | 329635-00 | 1 | ОТРАЖАТЕЛЬ | JP | |||
| 154 | 402111-00 | 1 | ПРУЖИНА | JP | |||
| 155 | 402098-00 | 1 | ПРОТИВОВЕС | JP | |
||
| 156 | 402112-00 | 1 | ПРОКЛАДКА | JP | |||
| 157 | 611147-00 | 1 | ШЕСТЕРНЯ В СБОРЕ | 46T | JP | |
|
| 160 | 330065-07 | 8 | ВИНТ | JP | |
||
| 162 | 389924-00 | 1 | ПРОВОД КРАСНЫЙ | BRASS BOX ONLY | JP | ||
| 163 | 389923-00 | 1 | LEAD BLACK | BRASS BOX ONLY | JP | |
|
| 165 | 402091-00 | 2 | ПОДШИПНИК | JP | |
||
| 171 | 402158-03SV | 1 | МУФТА В СБОРЕ | JP | |
||
| 171 | 402158-03SV | 1 | МУФТА В СБОРЕ | JP | |
||
| 172 | 387850-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |||
| 175 | 402137-00SV | 1 | РУЧКА | JP | |
||
| 176 | 487042-00 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | JP | |||
| 177 | 330045-09 | 2 | ВИНТ | JP | |
||
| 178 | 330045-45 | 2 | ВИНТ | JP | |
||
| 179 | 389870-02 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |||
| 180 | 330045-15 | 6 | ВИНТ | JP | |
||
| 181 | 329977-00 | 1 | РЫЧАГ | JP | |||
| 182 | 389649-00 | 1 | БАШМАК | FROM DC 9913 | JP | |
|
| 183 | 429802-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | UPTO DC 9912 | JP | ||
| 185 | 329979-01 | 1 | РЫЧАГ | JP | |||
| 186 | 941374-01 | 1 | РЕЗИНА | JP | |||
| 187 | 326467-00 | 2 | СТОПОР | JP | |
||
| 188 | 402140-00 | 1 | УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСЩЕПЛЕНИЯ | JP | |
||
| 190 | 329982-00 | 1 | ПЛАСТИНА | JP | |||
| 193 | 388577-00 | 1 | ОПОРА В СБОРЕ | JP | |||
| 197 | 402150-00 | 1 | ПЛАСТИНА | JP | |
||
| 198 | 615797-00 | 1 | РЫЧАГ | JP | |||
| 199 | 493248-00 | 1 | РЫЧАГ | JP | |
||
| 203 | 402149-00 | 1 | ПЛАСТИНА | JP | |
||
| 222 | 607100-00 | 1 | РЫЧАГ РАЗБЛОКИРОВКИ | JP | |
||
| 223 | 389322-00 | 4 | ВИНТ | JP | |||
| 224 | 329812-00 | 1 | ВЕНТИЛЯТОР В СБОРЕ | JP | |||
| 229 | 389003-00 | 1 | ОПОРА | JP | |||
| 230 | 330003-59 | 1 | ПОДШИПНИК | JP | |
||
| 231 | 605040-06 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | JP | |
||
| 232 | 382816-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |||
| 250 | 609364-00 | 1 | ПРОСТАВКА | JP | |
||
| 251 | 603215-00 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | JP | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | JP | |
||
| 817 | 329637-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |||
| 826 | 578763-00 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | JP | |
||
| 827 | 643500-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |
||
| 828 | 583471-05 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | JP | |
||
| 836 | 559635-99 | 1 | СПЕЦИНСТРУМЕНТ INSERTION TOOL | Insertion tool | JP | ||
| 837 | 559636-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Spacer Puller | JP | ||
| 861 | 391980-00 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP |
