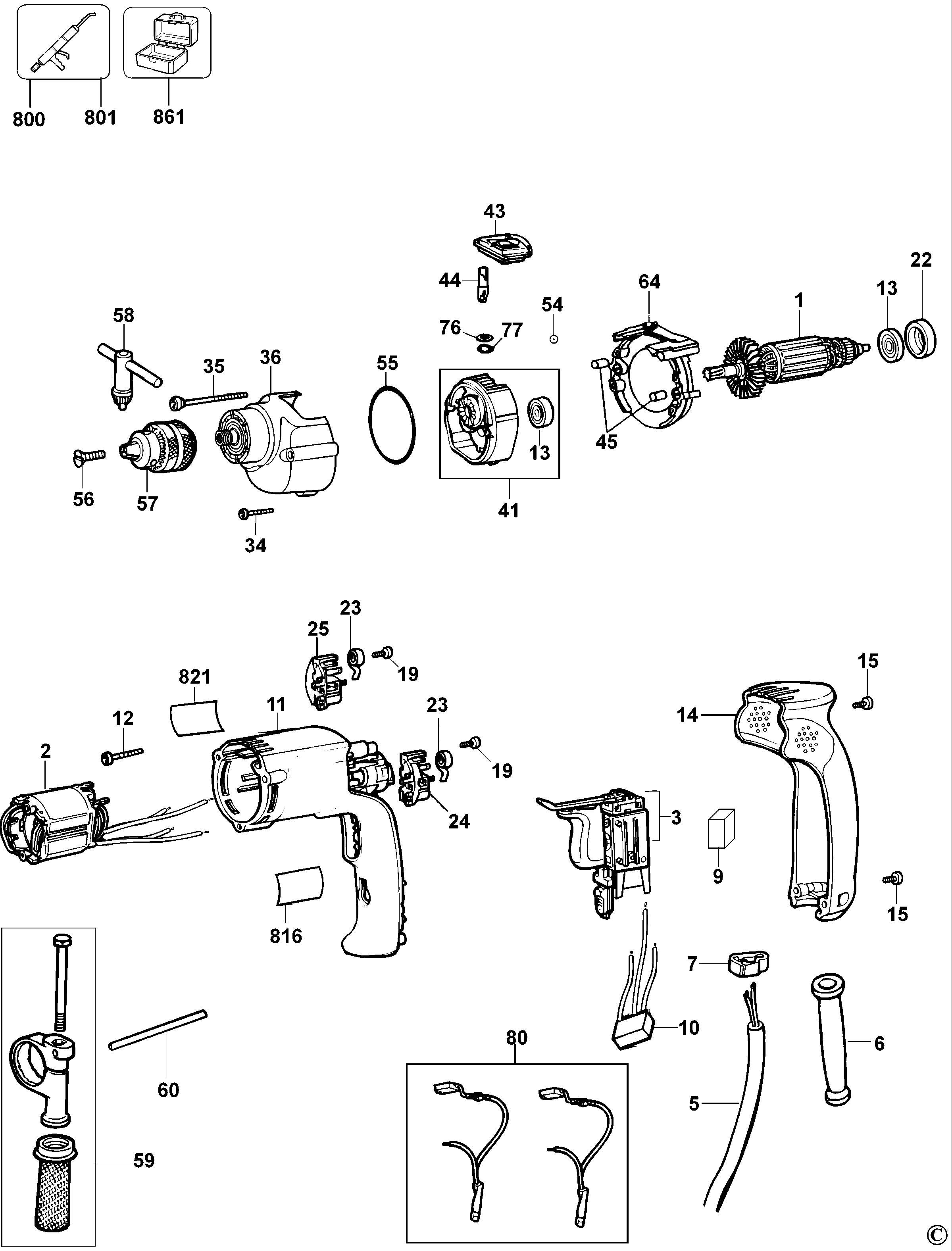

D21710 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 5 | 372067-15 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 6 | 401751-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP |  |
||
| 7 | 603255-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP |  |
||
| 9 | 930026-01 | 1 | УПОР | JP | |
||
| 10 | 585292-03 | 1 | КОНДЕНСАТОР | JP | |
||
| 11 | N014400 | 1 | КОРПУС СТАТОРА | JP | |
||
| 11 | N014400 | 1 | КОРПУС СТАТОРА | JP | |
||
| 12 | 390198-00 | 2 | ВИНТ | JP | |
||
| 13 | 605040-06 | 2 | ШАРИКОВЫЙ ПОДШИПНИК | JP | |
||
| 14 | 610140-00 | 1 | КРЫШКА РУЧКИ | JP | |||
| 15 | 330019-13 | 3 | ВИНТ | M4X19 T20 | JP | |
|
| 19 | 330065-06 | 2 | ВИНТ | JP | |
||
| 22 | 389824-00 | 1 | ЧЕХОЛ | JP | |
||
| 23 | 402759-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | JP | |
||
| 24 | 401877-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 25 | 401878-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 34 | 330019-14 | 1 | ВИНТ | JP | |
||
| 35 | 330019-17 | 2 | ВИНТ | JP | |
||
| 36 | 590106-00 | 1 | КОЖУХ В СБОРЕ | JP | |
||
| 41 | 590108-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |
||
| 43 | 590107-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 44 | 946106-00 | 1 | ШТИФТ | JP | |
||
| 45 | 949638-02 | 2 | АМОРТИЗАТОР | JP | |
||
| 54 | 000903-00 | 1 | ШАРИК | JP | |
||
| 55 | 401847-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 56 | 490910-00 | 1 | ВИНТ | JP | |
||
| 57 | 5140071-68 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | JP | |
||
| 58 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | JP | |
||
| 59 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | JP | |
||
| 60 | 940357-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | JP | |
||
| 64 | 585994-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | JP | |
||
| 76 | 050050-00 | 1 | КОЛЬЦО | JP | |
||
| 77 | 176659-00 | 1 | ШАЙБА | JP | |
||
| 800 | 429911-00 | 1 | GREASE 40 GMS | JP | |
||
| 801 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | JP | |
||
| 816 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |
||
| 821 | 569037-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
