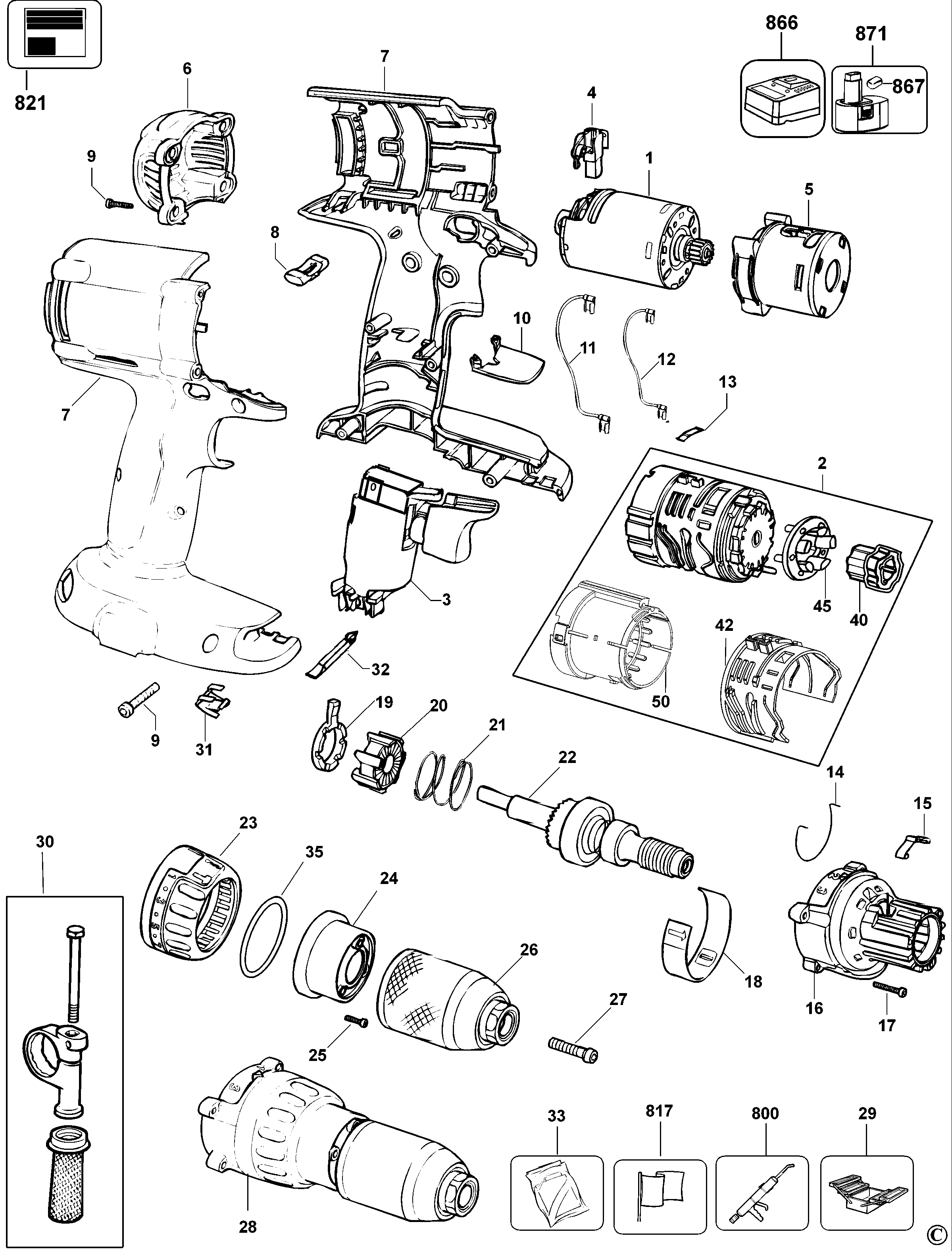

DC988K КОМБИНИРОВАННОЕ УСТРОЙСТВО Type 11 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 579724-05 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | JP |  |
||
| 2 | 583013-00 | 1 | РЕДУКТОР В СБОРЕ | JP | |
||
| 3 | N030560 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |
||
| 4 | 493511-00 | 1 | ПАРА ЩЁТОК | JP |  |
||
| 5 | 394514-01 | 1 | АДАПТЕР | JP | |
||
| 6 | 394513-00 | 1 | ТОРЦЕВАЯ КРЫШКА | JP | |
||
| 7 | 622858-02 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | JP | |
||
| 8 | 628741-00 | 1 | РЫЧАГ | JP | |
||
| 9 | 682211-00 | 9 | ВИНТ | JP | |
||
| 10 | 603529-00 | 1 | НАПРАВЛЯЮЩАЯ | JP | |
||
| 11 | 630599-00 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |
||
| 12 | 630598-00 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |
||
| 13 | 608060-00 | 1 | СТОПОР | JP | |
||
| 14 | 399059-00 | 1 | ПРУЖИНА | JP | |||
| 15 | 395460-00 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | JP | |
||
| 16 | 613767-01 | 1 | КОРПУС РЕДУКТОРА | JP | |
||
| 17 | 330019-49 | 4 | ВИНТ | JP | |||
| 18 | 394518-01 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 19 | 394545-00 | 1 | КУЛАЧОК | JP | |||
| 20 | 394542-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ, ФИКСИРОВАННАЯ ЧАСТЬ | JP | |
||
| 21 | 619421-00 | 1 | ПРУЖИНА | JP | |
||
| 22 | 579726-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | JP | |||
| 23 | 604643-00 | 1 | ФЛАНЕЦ | JP | |
||
| 24 | 609133-00 | 1 | ТОРЦЕВАЯ КРЫШКА | JP | |
||
| 25 | 330045-53 | 3 | ВИНТ | JP | |
||
| 26 | N242399 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | JP | |
||
| 27 | 605256-02 | 1 | ВИНТ | JP | |
||
| 28 | 579728-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | JP | |||
| 29 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | JP | |
||
| 29 | 559697-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | JP | |||
| 30 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | JP | |
||
| 31 | 148354-03 | 1 | ДЕРЖАТЕЛЬ | JP | |
||
| 32 | 297757-02 | 1 | BIT PHILLIPS | JP | |
||
| 33 | 479938-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | JP | |
||
| 40 | 394532-00 | 1 | УДАРНЫЙ УЗЕЛ | JP | |
||
| 42 | 607282-00 | 1 | ПОЛЗУН | JP | |
||
| 45 | 397302-00 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 50 | 394522-02 | 1 | КОРПУС | JP | |
||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | JP | |
|
| 817 | 578037-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |
||
| 821 | N042751 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 866 | N015878 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | DC988KL | JP | |
|
| 866 | DE9117 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | Ni-Cad - 15 Min | JP | ||
| 866 | 572576-00 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | DC988KA - DC988KB | JP | |
|
| 866 | 572576-01 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | DC988KA - DC988KB | JP | |
|
| 867 | 608522-00 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | JP | |||
| 871 | N058087 | 1 | АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч | DC988KL | JP | ||
| 871 | 1006628-00 | 1 | BATTERY 18V - 2.6AH | DC988KB | JP | |
|
| 871 | 582627-00 | 1 | BATTERY 18V - 2.4AH | DC988KA | JP | |
