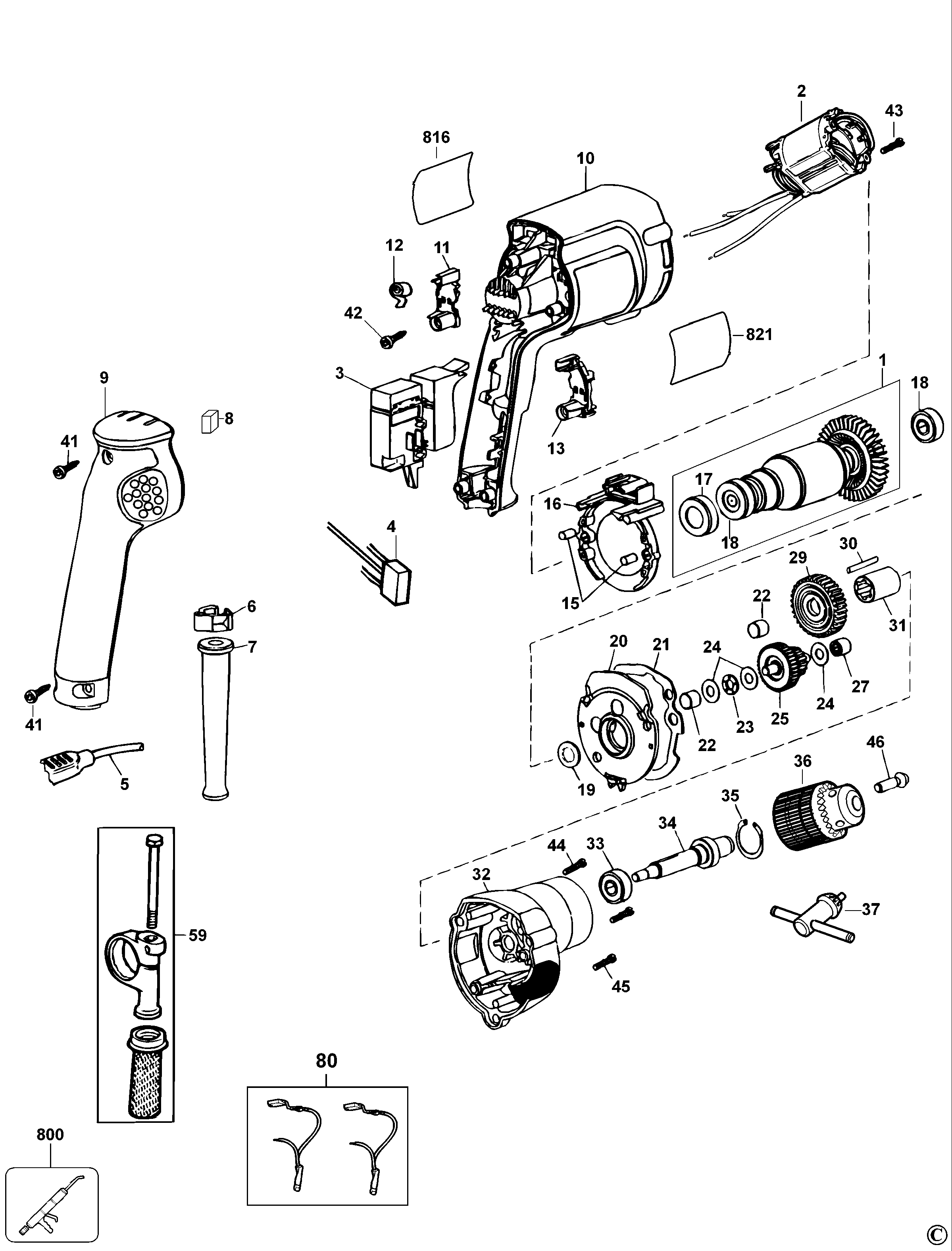

D21101 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 654598-00 | 1 | ЯКОРЬ 220/240 В | A9 | |||
| 2 | 1007674-00 | 1 | СТАТОР В СБОРЕ | A9 |  |
||
| 3 | 616576-01 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 |  |
||
| 4 | 496516-00 | 1 | КОНДЕНСАТОР | A9 | |||
| 5 | 330114-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 6 | 603255-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 7 | 401751-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 8 | 930026-01 | 1 | УПОР | A9 | |
||
| 9 | 610140-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 10 | 1007793-01 | 1 | КОРПУС СТАТОРА | A9 | |||
| 11 | 401877-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 12 | 402759-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 13 | 401878-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 15 | 949638-02 | 2 | АМОРТИЗАТОР | A9 | |
||
| 16 | 176811-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 17 | 389824-00 | 1 | ЧЕХОЛ | A9 | |
||
| 18 | 605040-55 | 2 | ПОДШИПНИК 608 | A9 | |
||
| 19 | 023813-00 | 1 | ФИБРОВАЯ ШАЙБА | A9 | |||
| 20 | 388761-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 21 | 176655-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 22 | 910560 | 2 | ПОДШИПНИК | A9 | |
||
| 23 | 091644-00 | 1 | УПОРНЫЙ ПОДШИПНИК | A9 | |||
| 24 | 091817-00 | 1 | ШАЙБА | A9 | |||
| 25 | 176647-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | A9 | |||
| 27 | 93129-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |||
| 29 | 176639-00 | 1 | ШЕСТЕРНЯ | A9 | |||
| 30 | 099227-05 | 1 | ШТИФТ | A9 | |
||
| 31 | 176691-00 | 1 | ПРОСТАВКА | A9 | |
||
| 32 | 176635-02 | 1 | КОРПУС РЕДУКТОРА | A9 | |||
| 33 | 605040-56 | 1 | ПОДШИПНИК | A9 | |||
| 34 | 654712-00 | 1 | ШПИНДЕЛЬ | A9 | |||
| 35 | 087692-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 36 | 584925-02 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | A9 | |
||
| 37 | N022653 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | A9 | |
||
| 41 | 330019-13 | 3 | ВИНТ | M4X19 T20 | A9 | |
|
| 42 | 330065-06 | 2 | ВИНТ | A9 | |
||
| 43 | 496932-00 | 2 | ВИНТ | A9 | |||
| 44 | 330019-16 | 2 | ВИНТ | A9 | |
||
| 45 | 330019-45 | 1 | ВИНТ | A9 | |
||
| 46 | 605256-02 | 1 | ВИНТ | A9 | |
||
| 59 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 80 | 578393-02 | 1 | BRUSH KIT 230V | A9 | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
|
| 816 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 821 | 657640-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 |
