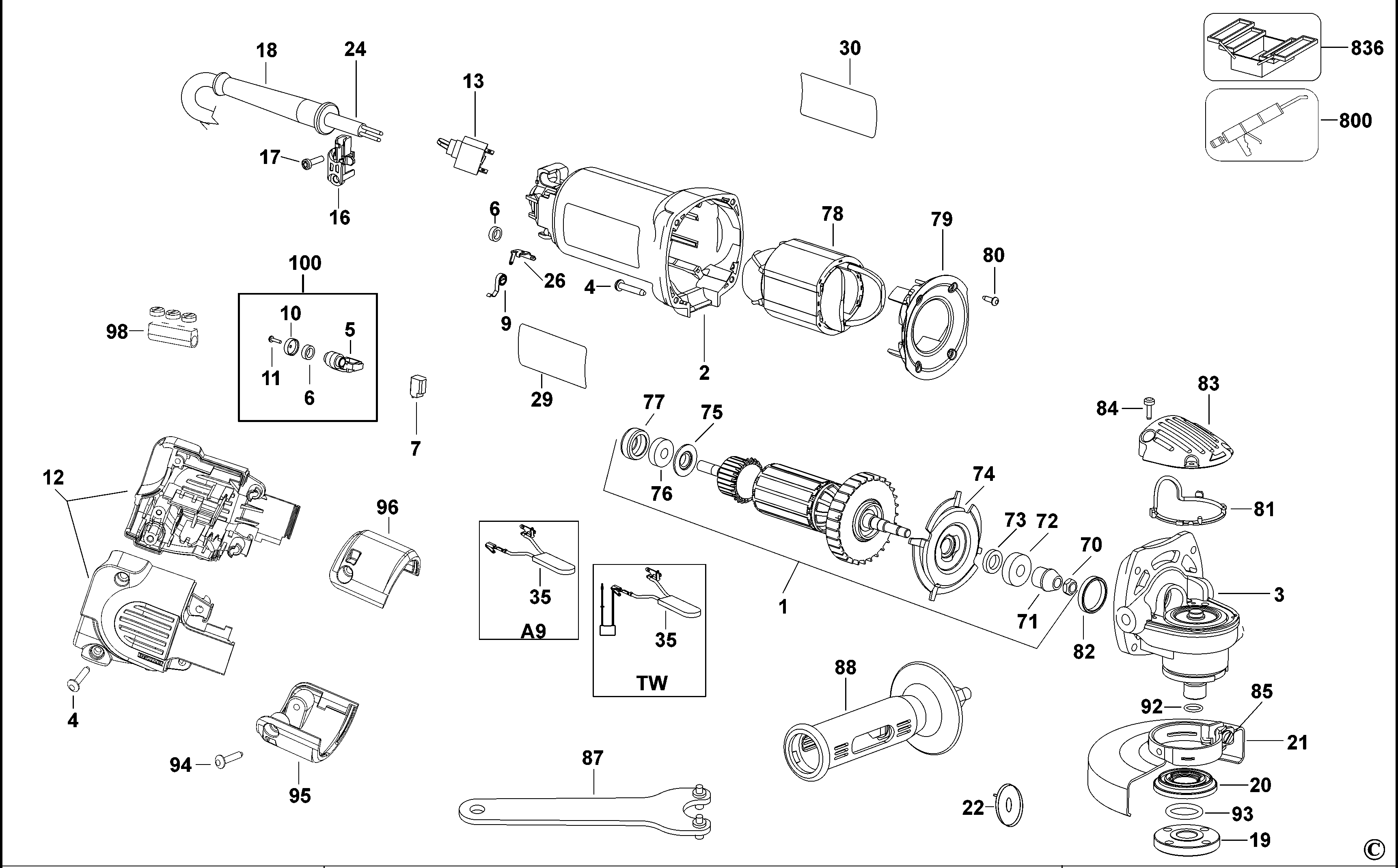

D28803 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 623584-21 | 1 | ЯКОРЬ 230В | Steel Cut | A9 | ||
| 2 | N025289 | 1 | КОРПУС СТАТОРА | CAD | A9 | ||
| 2 | N025289 | 1 | КОРПУС СТАТОРА | CAD | A9 | ||
| 3 | 623586-06 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | M10 - Steel cut | A9 | ||
| 4 | 330065-31 | 6 | ПЛАСТИКОВЫЙ ВИНТ | A9 |  |
||
| 5 | 648743-00 | 2 | РЫЧАГ | BRUSH | A9 | |
|
| 6 | 623592-00 | 4 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 7 | N035356 | 1 | ПАРА ЩЁТОК 230В | A9 | |||
| 9 | 648613-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 10 | 623591-00 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 11 | 593685-00 | 2 | ВИНТ | M1.8x8 THD FRMG | A9 | |
|
| 12 | N025288 | 1 | РУЧКА В СБОРЕ | CAD | A9 | ||
| 13 | N032282 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |||
| 16 | 652147-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 |  |
||
| 17 | 330019-03 | 2 | ВИНТ | A9 | |
||
| 18 | 641081-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 19 | 656927-00 | 1 | ГАЙКА | A9 | |||
| 20 | 633257-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |||
| 21 | 636734-00 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |||
| 22 | 639694-00 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | A9 | |||
| 24 | 562226-98 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 26 | 623593-00 | 2 | КЛЕММА | A9 | |
||
| 29 | 658948-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 30 | 635892-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 35 | 655061-00 | 1 | КОНДЕНСАТОР | A9 | |||
| 70 | 604484-00 | 1 | ГАЙКА | A9 | |
||
| 71 | 657180-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 72 | 605040-67 | 1 | ПОДШИПНИК | A9 | |
||
| 73 | 623617-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 74 | N422242 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 75 | 623613-00 | 1 | ШАЙБА | A9 | |
||
| 76 | 605040-02 | 1 | ПОДШИПНИК | A9 | |
||
| 77 | 641823-00 | 1 | ВТУЛКА | A9 | |
||
| 78 | 624764-07 | 1 | СТАТОР В СБОРЕ | 230V | A9 | ||
| 79 | 623572-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 80 | 626360-00 | 4 | ВИНТ | M3 x 10 | A9 | |
|
| 81 | 623618-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 82 | 611492-00 | 1 | ВТУЛКА | A9 | |
||
| 83 | 623562-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |||
| 84 | 385676-01 | 4 | ВИНТ | A9 | |
||
| 85 | 631609-02 | 1 | ВИНТ | M5x16 SPECIAL | A9 | |
|
| 87 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | A9 | |
||
| 92 | 637162-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 93 | 637162-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 94 | 330065-33 | 2 | ВИНТ | A9 | |||
| 95 | N019967 | 1 | КРЫШКА ЩЁТКИ | A9 | |||
| 96 | N019966 | 1 | КРЫШКА ЩЁТКИ | A9 | |||
| 98 | 655615-00 | 1 | КЛЕММНАЯ КОЛОДКА | A9 | |||
| 100 | 656374-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | INCL - 5, 6, 10, 11 | A9 | ||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
|
| 836 | 233804-36 | 1 | ДРАЙВЕР | T6 | A9 |
