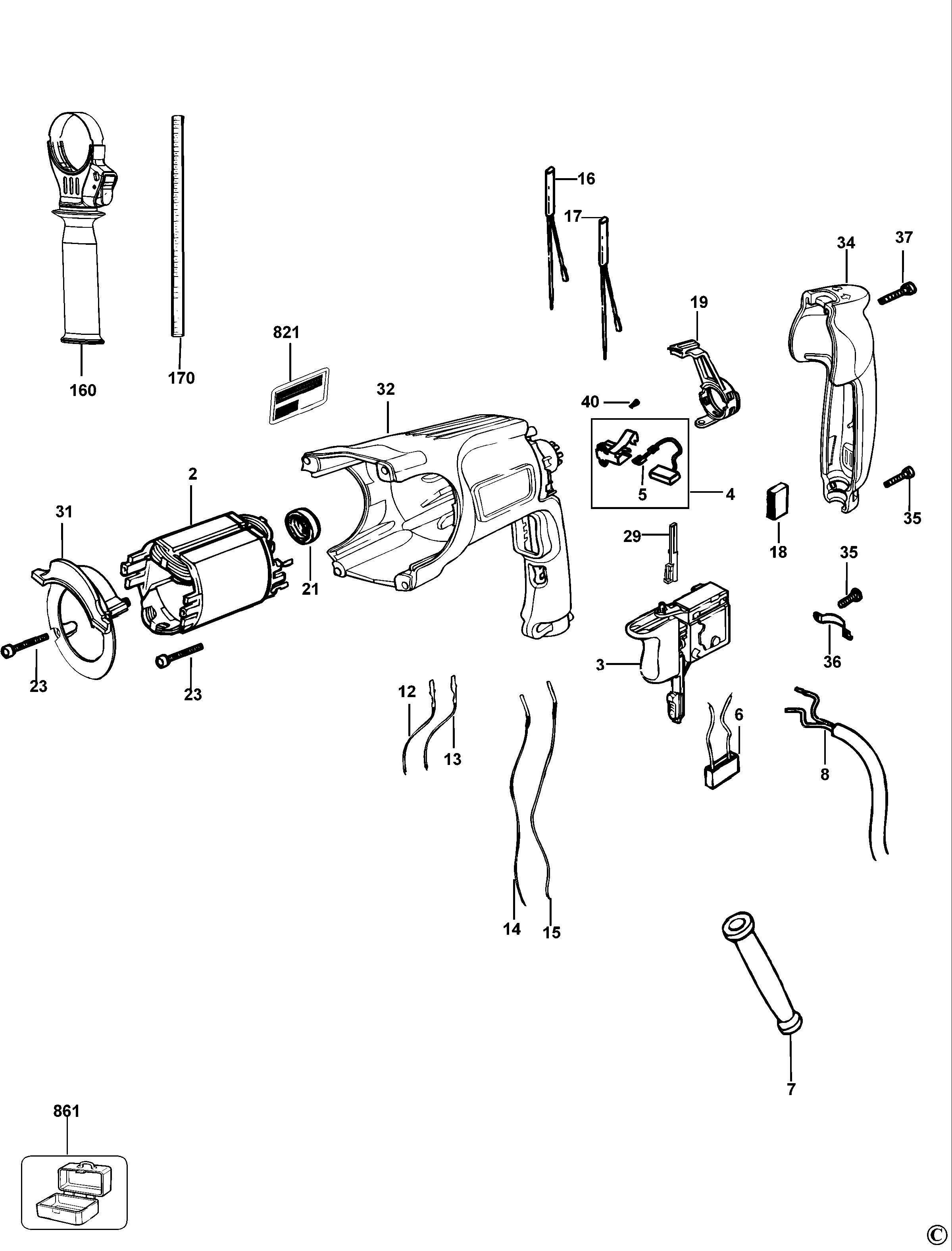

D25102 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 496249-00 | 1 | ЯКОРЬ 120В | TW | |||
| 2 | 496247-00 | 1 | СТАТОР 120В | TW |  |
||
| 3 | 583748-05 | 1 | SWITCH 115V | TW |  |
||
| 4 | 577830-03 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | 120 Volt | TW | |
|
| 5 | 585475-01 | 1 | BRUSH PAIR 115V | TW | |
||
| 6 | 320842-19 | 1 | КОНДЕНСАТОР | TW | |
||
| 7 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 8 | 330113-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 12 | 584304-00 | 1 | LEAD WHITE | TW | |
||
| 13 | 584304-10 | 1 | ПРОВОД СИНИЙ | TW | |||
| 14 | 584304-04 | 1 | LEAD BLACK | TW | |
||
| 15 | 584304-05 | 1 | LEAD VIOLET | TW | |
||
| 16 | 584304-08 | 1 | CHOKE LEAD RED | TW | |||
| 17 | 584304-09 | 1 | ВЫВОД ДРОССЕЛЯ В СБОРЕ | Yellow | TW | ||
| 18 | 930026-01 | 1 | УПОР | TW | |
||
| 19 | 479818-00 | 1 | РЫЧАГ | TW | |
||
| 21 | 870052 | 1 | ВТУЛКА | TW | |
||
| 22 | N445171 | 2 | ВИНТ | TW | |
||
| 23 | 326519-03 | 4 | ВИНТ | TW | |||
| 25 | 330003-19 | 1 | ПОДШИПНИК | TW | |
||
| 29 | 584551-00 | 1 | ВСТАВКА | TW | |
||
| 31 | 577826-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 32 | 577810-00 | 1 | КОРПУС СТАТОРА | TW | |
||
| 34 | 479817-00 | 1 | КРЫШКА РУЧКИ | TW | |
||
| 35 | 330065-06 | 4 | ВИНТ | TW | |
||
| 36 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 37 | 330065-09 | 1 | ВИНТ | TW | |
||
| 40 | 330065-25 | 4 | ВИНТ | TW | |
||
| 45 | 577791-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 50 | 585480-00 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | TW | |
||
| 51 | 580907-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 5x1 | TW | ||
| 52 | 578271-00 | 1 | ПЛАСТИНА | TW | |
||
| 53 | 579564-00 | 1 | ДЕРЖАТЕЛЬ | TW | |
||
| 54 | 579552-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 55 | 584638-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 14x2 | TW | |
|
| 56 | 587269-00 | 1 | РЫЧАГ | TW | |
||
| 57 | 324007-14 | 1 | ВИНТ | 4x20 | TW | |
|
| 58 | 579184-00 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | TW | |||
| 59 | 579179-00 | 1 | ПРУЖИНА | TW | |
||
| 60 | 582865-00 | 1 | ФИЛЬТР | TW | |
||
| 61 | 579185-00 | 1 | КРЫШКА | TW | |
||
| 62 | 583981-00 | 3 | ВИНТ | 4x16 | TW | |
|
| 70 | 585482-00 | 1 | КОЖУХ В СБОРЕ | TW | |
||
| 71 | 330003-31 | 1 | ПОДШИПНИК | TW | |
||
| 72 | 578229-00 | 1 | УПЛОТНЕНИЕ | TW | |
||
| 73 | 577801-00 | 1 | ОПОРА ПОДШИПНИКА | TW | |
||
| 74 | 577802-00 | 2 | ПРОКЛАДОЧНАЯ ШАЙБА | TW | |
||
| 75 | 496246-00 | 1 | ПОРШЕНЬ | TW | |
||
| 76 | 579699-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 77 | 496245-00 | 1 | ПЛУНЖЕР | TW | |
||
| 78 | N042808 | 1 | ВТУЛКА ПОДШИПНИКА | TW | |
||
| 79 | 324006-15 | 3 | ВИНТ | TW | |
||
| 80 | 587252-00 | 1 | ФИЛЬТР | TW | |||
| 90 | 577793-00 | 1 | ЗАЖИМ | TW | |
||
| 91 | 584426-00 | 1 | ВТУЛКА | TW | |
||
| 92 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 93 | 577135-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 94 | 584425-00 | 1 | АМОРТИЗАТОР | TW | |
||
| 95 | 584424-00 | 1 | БОЁК | TW | |
||
| 96 | 584423-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | TW | |
||
| 97 | 577139-00 | 1 | УПЛОТНЕНИЕ | TW | |
||
| 100 | 495665-00 | 1 | КОМПЛЕКТ РЫЧАГА | TW | |
||
| 110 | 577797-00 | 1 | ШАЙБА | TW | |
||
| 111 | 577744-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 25.5 X 2 | TW | |
|
| 112 | 587482-00 | 1 | МУФТА В СБОРЕ | TW | |
||
| 113 | 579178-00 | 1 | ПРУЖИНА | TW | |
||
| 114 | 584422-00 | 1 | ЦИЛИНДР В СБОРЕ | TW | |
||
| 115 | 577814-00 | 1 | ШАЙБА | TW | |
||
| 118 | 586501-00 | 1 | КОЖУХ В СБОРЕ | 2 Mode | TW | |
|
| 121 | 330065-28 | 4 | ВИНТ | TW | |
||
| 130 | 579212-00 | 1 | КОЛЬЦО | TW | |
||
| 132 | 871690 | 1 | ПРУЖИНА | TW | |
||
| 133 | 578387-00 | 1 | ШАЙБА | TW | |
||
| 134 | 583890-00 | 1 | ШАРИК | TW | |
||
| 135 | 577928-00 | 1 | ТРУБА | TW | |
||
| 136 | 323489-00 | 1 | КОЛПАЧОК | TW | |
||
| 160 | 589467-00 | 1 | БОКОВАЯ РУЧКА | TW | |
||
| 170 | 495699-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | TW | |
|
| 817 | 496620-00 | 1 | ЭТИКЕТКА | TW | |||
| 821 | 495119-54 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 846 | 585500-00 | 1 | SERVICE KIT 115V | TW | |
||
| 861 | 577646-01 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW |
