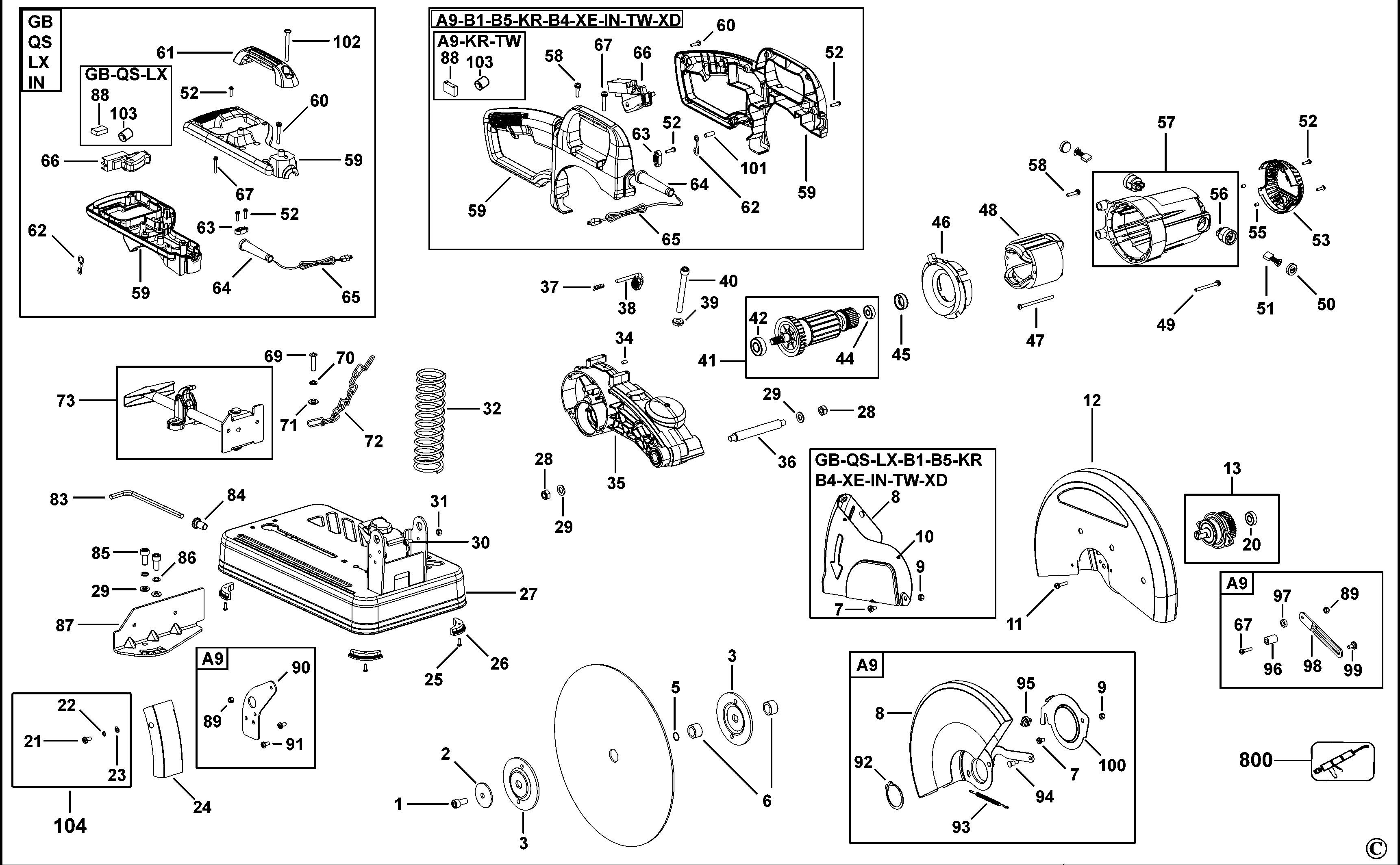

D28710 ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N085909 | 1 | ВИНТ | RU |  |
||
| 2 | N085898 | 1 | ШАЙБА | RU | |
||
| 3 | N085893 | 2 | ФЛАНЕЦ | RU | |
||
| 5 | N085972 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 6 | N085971 | 2 | АДАПТЕР | RU | |
||
| 7 | N085903 | 1 | ВИНТ | RU | |||
| 8 | N085884 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |||
| 9 | N085883 | 1 | ГАЙКА | RU | |||
| 10 | N085888 | 3 | РЕЗИНА | RU | |||
| 11 | N085889 | 4 | ВИНТ | RU | |||
| 12 | N085878 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |||
| 13 | N085924 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | RU | |
||
| 20 | N085923 | 1 | ПОДШИПНИК | RU | |||
| 21 | 5140120-54 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x12 MTL THD FMG | No. 104 | RU | |
| 22 | 5140120-54 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x12 MTL THD FMG | No. 104 | RU | |
| 23 | 5140120-54 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x12 MTL THD FMG | RU | ||
| 24 | N085906 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 25 | N085948 | 4 | ВИНТ | RU | |||
| 26 | N085949 | 4 | НОЖКА | RU | |||
| 27 | N110960 | 1 | ОСНОВАНИЕ В СБОРЕ | EURO | RU | ||
| 28 | N085952 | 2 | ГАЙКА | RU | |||
| 29 | N085955 | 4 | ШАЙБА | RU | |||
| 30 | N085947 | 1 | ВИНТ | RU | |||
| 31 | N085954 | 1 | ГАЙКА | RU | |||
| 32 | N085890 | 1 | ПРУЖИНА СЖАТИЯ | RU | |||
| 34 | N085880 | 1 | ПРОБКА | RU | |||
| 35 | N085891 | 1 | РЫЧАГ | RU | |
||
| 36 | N085950 | 1 | ШТИФТ | RU | |
||
| 37 | N085881 | 1 | ПРУЖИНА | RU | |||
| 38 | N085879 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |||
| 39 | N085897 | 1 | ГАЙКА | RU | |||
| 40 | N085896 | 1 | ВИНТ | RU | |||
| 41 | N085931 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 42 | N085930 | 1 | ПОДШИПНИК | RU | |
||
| 44 | N085929 | 1 | ПОДШИПНИК | RU | |
||
| 45 | N085933 | 1 | РЕЗИНОВЫЙ ЧЕХОЛ | RU | |
||
| 46 | N085941 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | RU | |||
| 47 | N085939 | 2 | ВИНТ | RU | |
||
| 48 | N085944 | 1 | СТАТОР В СБОРЕ 230В | RU | |
||
| 49 | N085936 | 4 | ВИНТ | RU | |
||
| 50 | N085940 | 2 | КОЛПАЧОК ЩЁТКИ | RU | |
||
| 51 | N097996 | 1 | ПАРА ЩЁТОК 230В | RU | |
||
| 52 | N085934 | 8 | ВИНТ | RU | |||
| 53 | N085937 | 1 | ТОРЦЕВАЯ КРЫШКА | RU | |||
| 55 | N085946 | 2 | ВИНТ | RU | |||
| 56 | N085935 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | RU | |
||
| 57 | N112081 | 1 | КОРПУС СТАТОРА В СБОРЕ | CAD FREE EURO | RU | ||
| 58 | N085945 | 2 | ВИНТ | RU | |||
| 59 | N112091 | 1 | КРЫШКА РУЧКИ | EURO | RU | ||
| 60 | N085956 | 2 | ВИНТ | M5 x 40 | RU | |
|
| 61 | N085960 | 1 | ВЕРХНЯЯ РУЧКА | RU | |||
| 62 | N085967 | 1 | КРЮК ЗАМКА | RU | |||
| 63 | N085964 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |||
| 64 | N085957 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |||
| 65 | N095255 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |||
| 66 | N110957 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | MARQUARDT | RU | |
|
| 67 | N085966 | 2 | ВИНТ | RU | |||
| 69 | 5140120-52 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | M8x30 THD FMG | RU | ||
| 70 | 5140120-52 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | M8x30 THD FMG | RU | ||
| 71 | 5140120-52 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | M8x30 THD FMG | RU | ||
| 72 | N085907 | 1 | ЦЕПЬ | RU | |
||
| 73 | N085916 | 1 | ПОДВИЖНАЯ ГУБКА ТИСКОВ | RU | |
||
| 83 | N085914 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | RU | |
||
| 84 | N085919 | 1 | ПАТРОН | RU | |||
| 85 | 5140120-53 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M10x20 MTL THD FMG | Inc 85 + 86 | RU | |
| 85 | N085918 | 2 | ВИНТ | RU |  |
||
| 86 | N085917 | 2 | СТОПОРНАЯ ШАЙБА | RU | |
||
| 87 | N085886 | 1 | НАПРАВЛЯЮЩАЯ | RU | |||
| 88 | N095814 | 1 | КОНДЕНСАТОР | RU | |||
| 102 | N085963 | 2 | ВИНТ | M6 x 60 | RU | ||
| 103 | N110959 | 1 | КОЛЬЦО | RU | |||
| 104 | 5140120-54 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x12 MTL THD FMG | RU | ||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | RU | |
