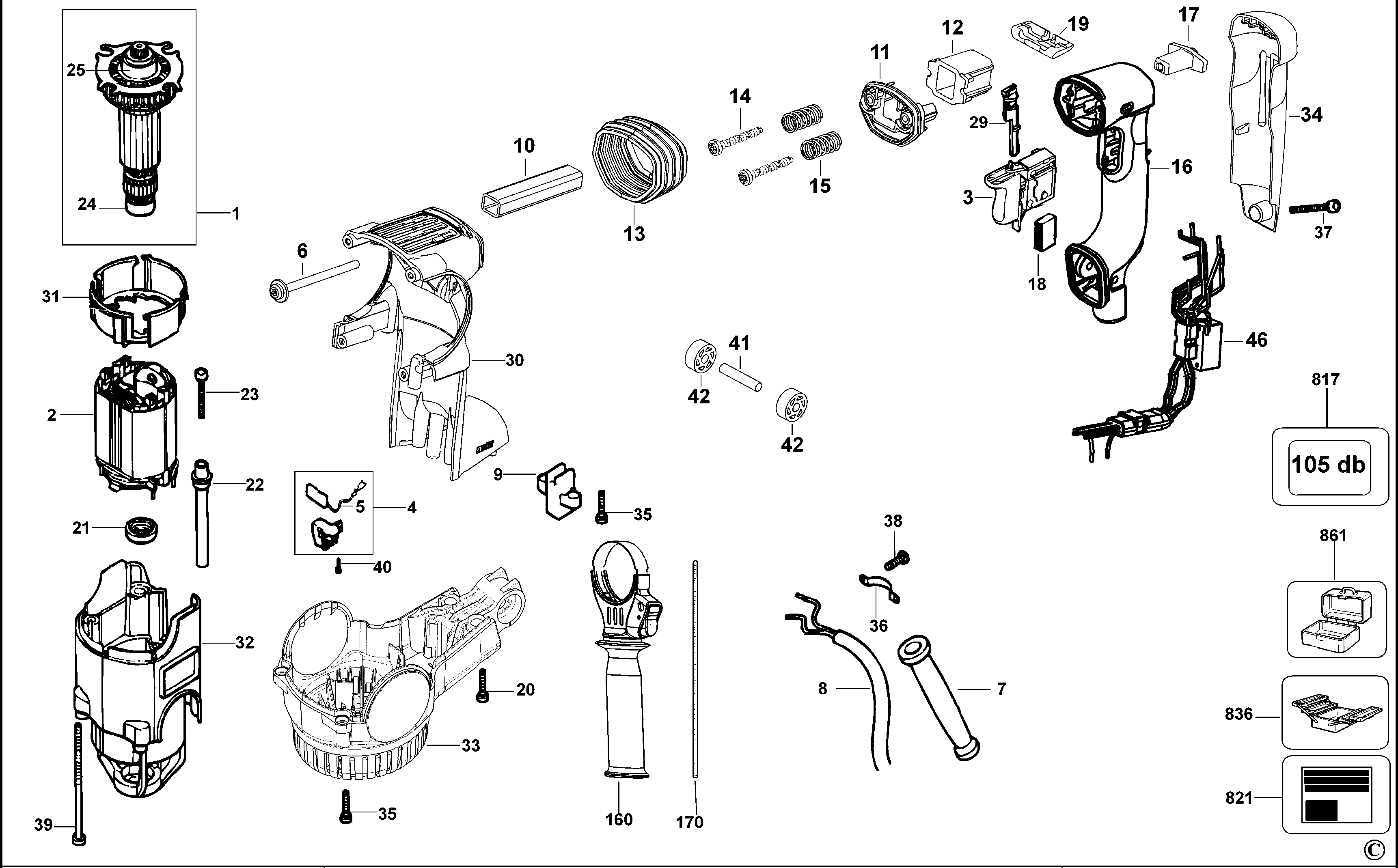

D25323K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 496250-00 | 1 | ЯКОРЬ 230В | A9 |  |
||
| 2 | 576690-05 | 1 | СТАТОР 230В | A9 | |
||
| 3 | 1006749-00 | 1 | ВЫКЛЮЧАТЕЛЬ С БЛОКИРОВКОЙ | A9 | |
||
| 4 | 577805-03 | 2 | BRUSH HOLDER 230V | A9 | |
||
| 5 | 584429-00 | 1 | КОМПЛЕКТ ЩЁТОК | 230 VOLT | A9 | |
|
| 6 | 324119-04 | 1 | ВИНТ | M5 X 70 | A9 | ||
| 7 | 584090-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 8 | 582319-44 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | A9 | ||
| 9 | 578222-00 | 1 | ПРОБКА | A9 |  |
||
| 10 | 1005646-00 | 1 | НАПРАВЛЯЮЩАЯ ТРУБА | A9 | |
||
| 11 | 1007508-00 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | A9 | |
||
| 12 | 1007502-00 | 1 | НАПРАВЛЯЮЩАЯ ВТУЛКА | A9 | |
||
| 13 | 1006418-00 | 1 | СИЛЬФОН | A9 | |
||
| 14 | 330065-13 | 2 | ВИНТ | A9 | |
||
| 15 | 1006421-00 | 2 | ПРУЖИНА | A9 | |
||
| 16 | N395636 | 1 | РУЧКА В СБОРЕ | SEE SB176 | A9 | |
|
| 17 | 1007503-00 | 1 | СТОПОРНАЯ ГАЙКА | A9 | |||
| 18 | 930026-01 | 1 | УПОР | A9 | |
||
| 19 | 1006423-00 | 1 | РЫЧАГ | A9 | |
||
| 20 | N066799-00 | 2 | ВИНТ | A9 | |
||
| 21 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 22 | 579720-00 | 1 | ВТУЛКА | A9 | |
||
| 23 | 326519-03 | 2 | ВИНТ | A9 | |||
| 24 | 330003-19 | 1 | ПОДШИПНИК | A9 | |
||
| 25 | 330003-64 | 1 | ПОДШИПНИК | ID 12 x OD 28 x 8mm | A9 | |
|
| 29 | 584551-00 | 1 | ВСТАВКА | A9 | |
||
| 30 | 1006414-00 | 1 | КОРПУС | A9 | |
||
| 31 | 581808-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 32 | 577993-00 | 1 | КОРПУС СТАТОРА | DeWALT | A9 | |
|
| 33 | N039637 | 1 | ТОРЦЕВАЯ КРЫШКА В СБОРЕ | A9 | |
||
| 34 | N387348 | 1 | КРЫШКА РУЧКИ | SEE SB176 | A9 | |
|
| 35 | 330065-08 | 4 | ВИНТ | M4x18 T20 | A9 | |
|
| 36 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 37 | 330065-08 | 1 | ВИНТ | M4x18 T20 | A9 | |
|
| 38 | 330065-06 | 2 | ВИНТ | A9 | |
||
| 39 | 330065-26 | 4 | ВИНТ | A9 | |
||
| 40 | 330065-25 | 2 | ВИНТ | A9 | |
||
| 41 | 1006419-00 | 1 | ОСЬ | A9 | |||
| 42 | 1006429-00 | 2 | АМОРТИЗАТОР | A9 | |
||
| 45 | 577791-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 46 | N020436 | 1 | SET OF LEAD WIRES | 230V | A9 | |
|
| 50 | 584419-00 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 52 | 578271-00 | 1 | ПЛАСТИНА | A9 | |
||
| 53 | 579564-00 | 1 | ДЕРЖАТЕЛЬ | A9 | |
||
| 54 | 1006437-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |||
| 55 | 584638-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 14x2 | A9 | |
|
| 56 | 1006434-00 | 1 | РУЧКА | A9 | |
||
| 57 | 324007-15 | 1 | ВИНТ | M4 X 20; M4 X 25 | A9 | |
|
| 58 | 1006435-00 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 59 | 1008957-00 | 2 | ПРУЖИНА | A9 | |
||
| 60 | 582865-00 | 2 | ФИЛЬТР | A9 | |
||
| 62 | 583981-00 | 3 | ВИНТ | 4x16 | A9 | |
|
| 70 | N031252 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 71 | 330003-81 | 1 | ПОДШИПНИК | A9 | |
||
| 72 | 578229-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 73 | 577801-00 | 1 | ОПОРА ПОДШИПНИКА | A9 | |
||
| 74 | 577802-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | A9 | |
||
| 75 | 496246-00 | 1 | ПОРШЕНЬ | A9 | |
||
| 76 | 579699-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 77 | 496245-00 | 1 | ПЛУНЖЕР | A9 | |
||
| 78 | N042808 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 79 | 324006-15 | 3 | ВИНТ | A9 | |
||
| 90 | 577793-00 | 1 | ЗАЖИМ | A9 | |
||
| 91 | 584426-00 | 1 | ВТУЛКА | A9 | |
||
| 92 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 93 | 577135-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 94 | 584425-00 | 1 | АМОРТИЗАТОР | A9 | |
||
| 95 | 584424-00 | 1 | БОЁК | A9 | |
||
| 96 | 584423-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | A9 | |
||
| 97 | 577139-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 100 | N031251 | 1 | КОМПЛЕКТ РЫЧАГА | A9 | |
||
| 110 | 577797-00 | 1 | ШАЙБА | A9 | |
||
| 111 | 577744-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 25.5 X 2 | A9 | |
|
| 112 | 587482-00 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 113 | 579178-00 | 1 | ПРУЖИНА | A9 | |
||
| 114 | 584422-00 | 1 | ЦИЛИНДР В СБОРЕ | A9 | |
||
| 115 | 577814-00 | 1 | ШАЙБА | A9 | |
||
| 116 | 330065-05 | 2 | ВИНТ | A9 | |
||
| 117 | 580291-00 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | A9 | |
||
| 118 | 584433-00 | 1 | КОЖУХ В СБОРЕ | A9 | |
||
| 121 | N066799-00 | 4 | ВИНТ | A9 | |
||
| 130 | 579212-00 | 1 | КОЛЬЦО | A9 | |
||
| 132 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 133 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 134 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 135 | N910599 | 1 | ТРУБА | A9 | |
||
| 135 | N774198 | 1 | ТРУБА В СБОРЕ | A9 | |
||
| 136 | 323489-00 | 1 | КОЛПАЧОК | A9 | |
||
| 160 | 1008956-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 170 | 495699-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | A9 | |
|
| 817 | 496620-00 | 1 | ЭТИКЕТКА | A9 | |||
| 821 | N069447 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |
||
| 836 | 559638-99 | 1 | СПЕЦИНСТРУМЕНТ TERMINAL EXTRACTOR | A9 | |||
| 846 | N031539 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | 230V | A9 | |
|
| 861 | 578005-04 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
