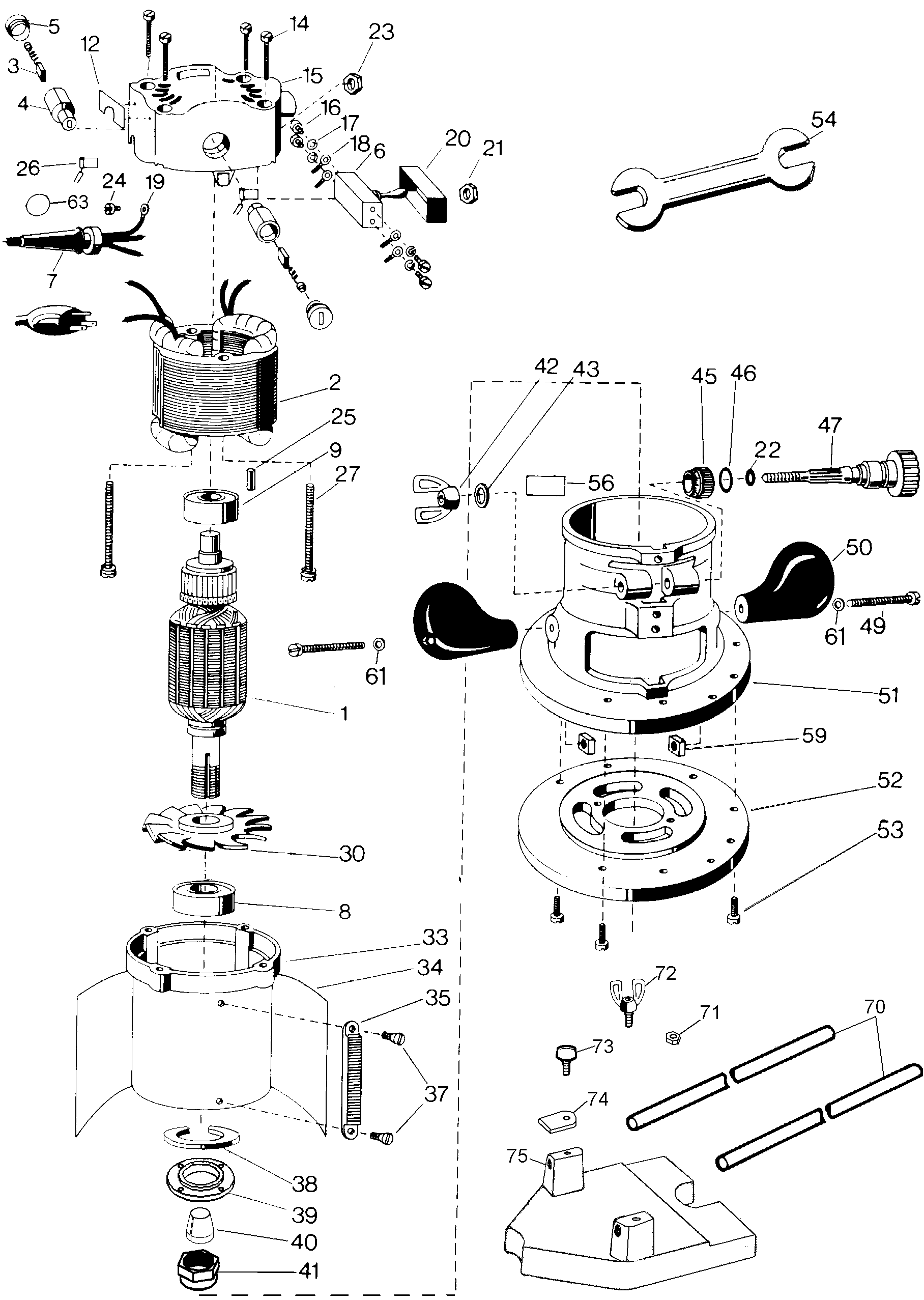

DW610 FIXED BASE ROUTER Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 146557-02 | 1 | ЯКОРЬ | 230V | INC 30 | A9 | |
| 2 | 400252-01 | 1 | СТАТОР | 230V | INC 18, 26 | A9 | |
| 3 | 400814-00 | 2 | ЩЁТКА С ПРУЖИНОЙ | A9 |  |
||
| 4 | 61208-03 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |||
| 5 | 046210-00 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |||
| 6 | 37502-01 | 1 | ВЫКЛЮЧАТЕЛЬ | INC 16, 21, 23 | A9 | ||
| 7 | 155413-01 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 8 | 146555-01 | 1 | ПОДШИПНИК | NPP | A9 | ||
| 9 | 158475-00 | 1 | ПОДШИПНИК | NPP | A9 | ||
| 12 | 380592-03 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | A9 | |||
| 14 | 131516-00 | 4 | ВИНТ | A9 | |||
| 15 | 88199-18 | 1 | КОРПУС | INC 4 | A9 | ||
| 16 | 20405-00 | 4 | ВИНТ | A9 | |||
| 17 | 001991-00 | 4 | ШАЙБА | A9 | |||
| 18 | 053650-00 | 4 | КЛЕММА | A9 | |||
| 19 | 88667-00 | 1 | КЛЕММА | A9 | |||
| 20 | 72127-00 | 1 | ИЗОЛЯТОР | A9 | |||
| 21 | 24699-00 | 1 | ГАЙКА | A9 | |||
| 22 | 050056-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 23 | 24701-00 | 1 | ГАЙКА | A9 | |||
| 24 | 626-00 | 1 | ВИНТ | A9 | |||
| 25 | 030612-00 | 1 | ПРОБКА | A9 | |||
| 26 | 068470-00 | 2 | КЛЕММА | A9 | |||
| 27 | 006125-00 | 2 | ВИНТ | A9 | |||
| 30 | 146558-00 | 1 | ВЕНТИЛЯТОР | A9 | |||
| 33 | 146547-00 | 1 | КОРПУС | A9 | |||
| 34 | 146549-00 | 1 | КОРПУС | A9 | |||
| 35 | 146556-00 | 1 | СТОЙКА | A9 | |||
| 37 | 158487-00 | 2 | ВИНТ | A9 | |||
| 38 | 146561-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |||
| 39 | 394219-00 | 1 | ЗАЖИМ | M25x1 - 6H | M25X1-6G | A9 | |
| 40 | 150062-00 | 1 | COLLET 1/4 | A9 | |||
| 40 | 150061-00 | 1 | COLLET 1/2 | A9 | |||
| 41 | 150063-00 | 1 | ГАЙКА | A9 | |||
| 42 | 090914-00 | 1 | БАРАШКОВАЯ ГАЙКА | A9 | |||
| 43 | 46084-00 | 1 | ШАЙБА | A9 | |||
| 45 | 71635-01 | 1 | ВТУЛКА | A9 | |||
| 46 | 50049-00 | 1 | КОЛЬЦО | A9 | |||
| 47 | 133553-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 14 TEETH;1/4-20 THRD | A9 | ||
| 49 | 399748-00 | 2 | ВИНТ | A9 | |||
| 50 | 88024-00 | 2 | РУЧКА | A9 | |||
| 51 | 89192-01 | 1 | ОСНОВА | A9 | |||
| 52 | 88761-00 | 1 | ОСНОВА | A9 | |||
| 53 | 158414-00 | 3 | ВИНТ | A9 | |||
| 54 | 150133-00 | 2 | ГАЕЧНЫЙ КЛЮЧ | A9 | |||
| 56 | 149661-00 | 1 | ЭТИКЕТКА | LABEL,ID | A9 | ||
| 59 | 81999-00 | 2 | ГАЙКА | A9 | |
||
| 61 | 143168-00 | 2 | ШАЙБА | A9 | |||
| 63 | 155428-01 | 1 | ID LABEL | A9 | |||
| 70 | 90960-00 | 2 | СТЕРЖЕНЬ | A9 | |||
| 71 | 406-00 | 4 | ГАЙКА | A9 | |||
| 72 | 36382-00 | 2 | SCREW WING | A9 | |||
| 73 | 73199-00 | 2 | ВИНТ | A9 | |||
| 74 | 133521-00 | 2 | ЗАЖИМ | A9 | |||
| 75 | 132945-00 | 1 | НАПРАВЛЯЮЩАЯ | A9 |
