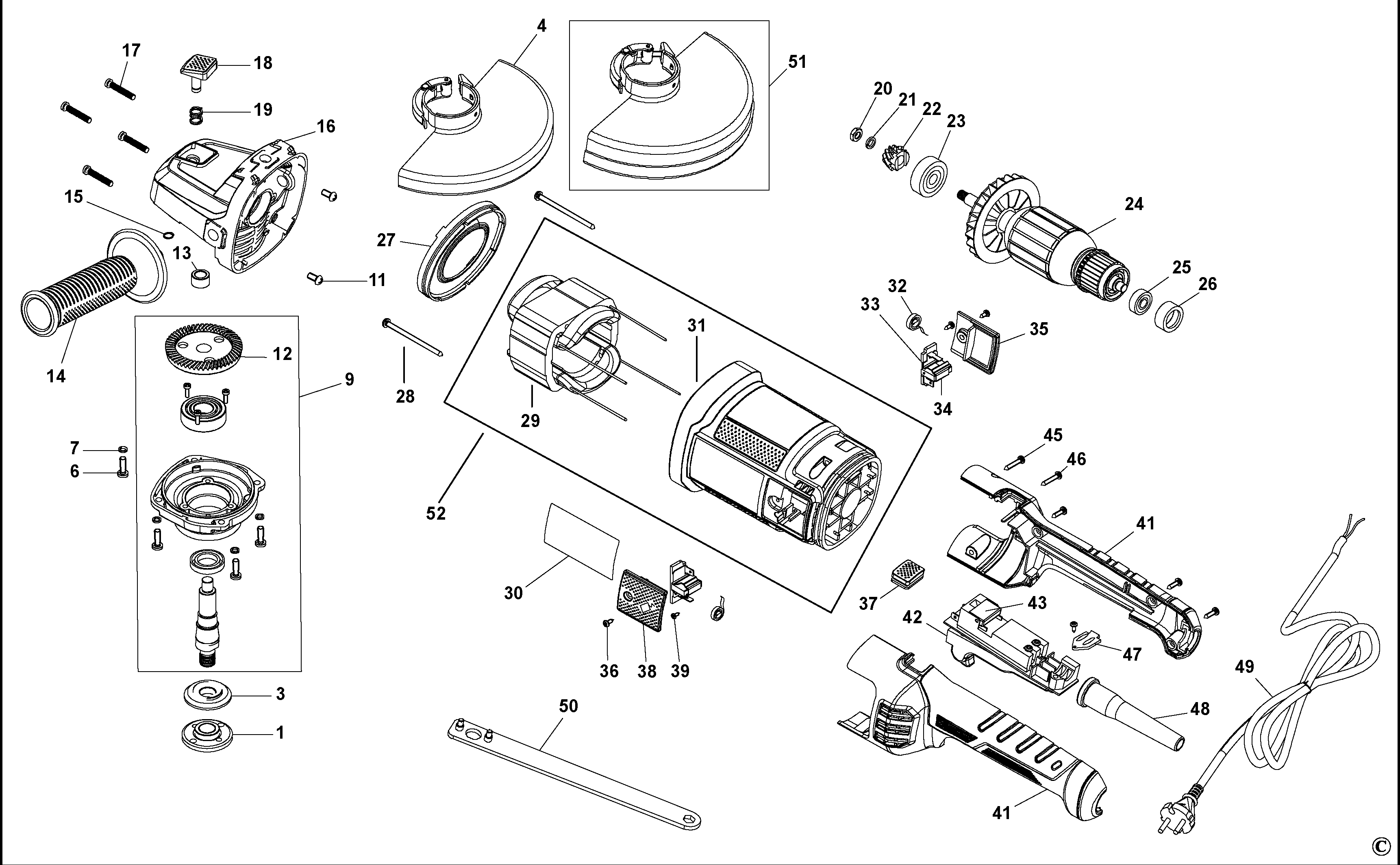

BPGL2207 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004684-04 | 1 | ФЛАНЕЦ | KS |  |
||
| 3 | 1004684-05 | 1 | ГАЙКА | KS | |
||
| 4 | 1004684-56 | 1 | GUARD 7" | KS | |
||
| 6 | 1004684-07 | 4 | ВИНТ | M5 x 18mm | KS | |
|
| 7 | 1004684-08 | 4 | ШАЙБА | KS | |
||
| 9 | 1004684-09 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KS | |
||
| 11 | 1004684-10 | 2 | ВИНТ | KS | |
||
| 12 | 1004684-57 | 1 | ШЕСТЕРНЯ | KS | |
||
| 13 | 1004684-16 | 1 | ПОДШИПНИК | KS | |
||
| 14 | 1004684-58 | 1 | HANDLE | KS | |
||
| 15 | 1004684-18 | 1 | КОЛЬЦО | KS | |
||
| 16 | 1004684-19 | 1 | РЕДУКТОР | KS | |
||
| 17 | 1004684-20 | 4 | ВИНТ | KS | |
||
| 18 | 1004684-21 | 1 | КНОПКА СТОП | KS | |
||
| 19 | 1004684-22 | 1 | ПРУЖИНА | KS | |
||
| 20 | 1004684-23 | 1 | ГАЙКА | KS | |
||
| 21 | 1004684-24 | 1 | ПРУЖИННАЯ ШАЙБА | ø8 | KS | |
|
| 22 | 1004684-25 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KS | |
||
| 23 | 1004684-26 | 1 | ПОДШИПНИК | KS | |
||
| 24 | 1004684-27 | 1 | ЯКОРЬ | KS | |
||
| 25 | 1004684-28 | 1 | ПОДШИПНИК | KS | |
||
| 26 | 1004684-29 | 1 | ГНЕЗДО ПОДШИПНИКА | KS | |
||
| 27 | 1004684-30 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KS | |
||
| 28 | 1004684-31 | 2 | ВИНТ | KS | |
||
| 29 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | No. 52 | KS | ||
| 31 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | No. 52 | KS | ||
| 32 | 1004684-35 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KS | |
||
| 33 | 1004684-36 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KS | |
||
| 34 | 1004684-37 | 1 | ПАРА ЩЁТОК | KS | |
||
| 35 | 1004684-38 | 1 | КОЛПАЧОК ЩЁТКИ | KS | |
||
| 36 | 1004684-39 | 2 | ВИНТ | KS | |
||
| 37 | 1004684-40 | 1 | РЕЗИНА | KS | |
||
| 38 | 1004684-41 | 1 | КОЛПАЧОК ЩЁТКИ | KS | |
||
| 39 | 1004684-42 | 2 | ВИНТ | ST2.9 x 6mm | KS | |
|
| 41 | 1004684-44 | 1 | РУЧКА В СБОРЕ | KS | |
||
| 42 | 1004449-03 | 1 | ВЫКЛЮЧАТЕЛЬ | KS |  |
||
| 43 | 1004684-46 | 1 | КОНДЕНСАТОР | KS | |
||
| 45 | 1004684-47 | 2 | ВИНТ | ST4.0 x 38mm | KS | |
|
| 46 | 1004684-48 | 3 | ВИНТ | ST4.0 x 16mm | KS | |
|
| 47 | 1004684-49 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 48 | 1004684-50 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KS | |
||
| 49 | 1004684-51 | 1 | КОМПЛЕКТ ПРОВОДОВ | KS | |||
| 50 | 1004684-53 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | KS | |
||
| 51 | 1004684-00 | 1 | GUARD 7" | KS | |
||
| 52 | 1004732-38 | 1 | СТАТОР В СБОРЕ | Inc. HOUSING | KS | |
