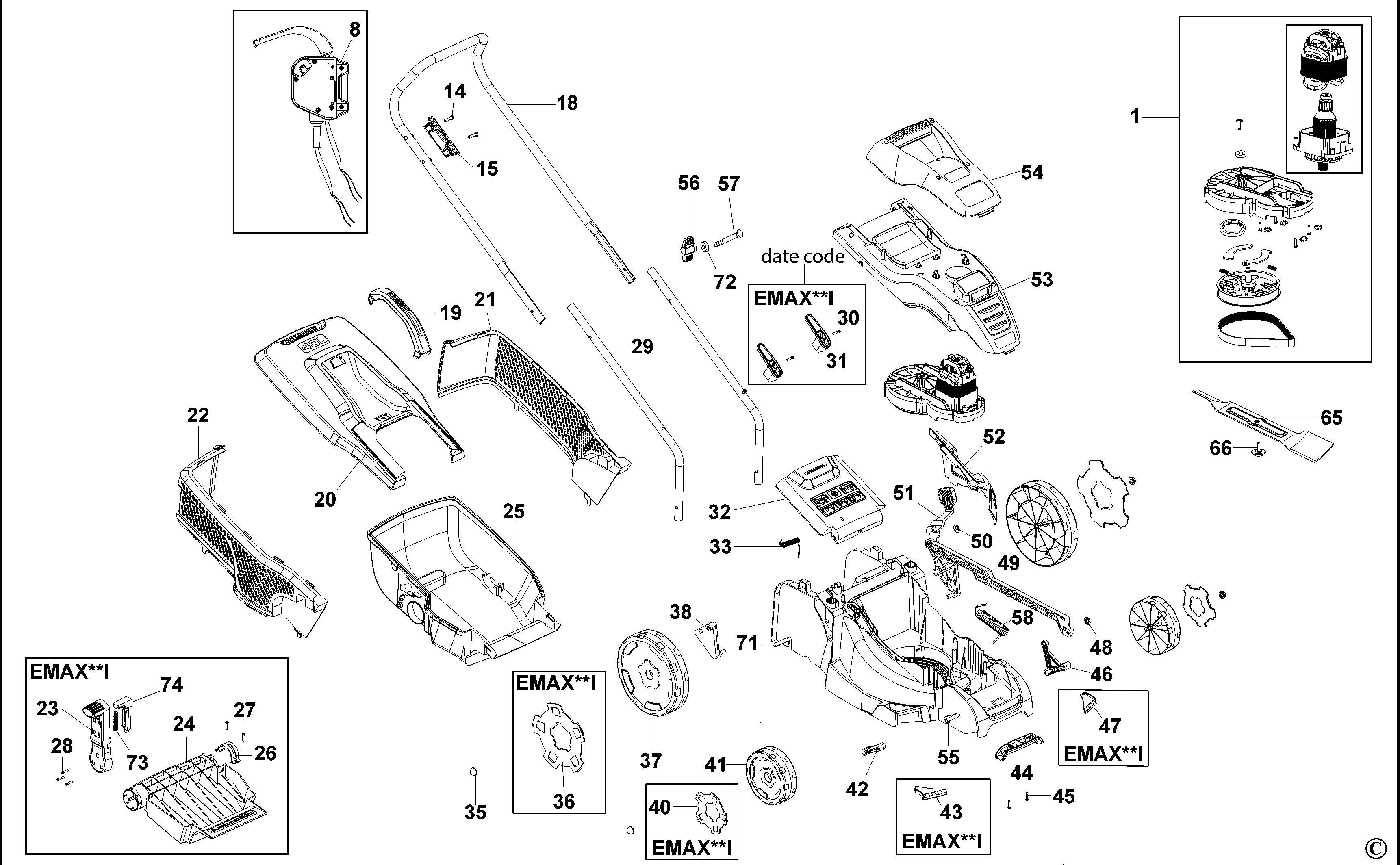

EMAX34 РОТАЦИОННАЯ КОСИЛКА Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90638258 | 1 | РЕДУКТОР В СБОРЕ | RU |  |
||
| 14 | 747329 | 2 | ВИНТ | RU | |
||
| 15 | 90563921-01 | 1 | КРОНШТЕЙН | RU | |||
| 18 | 90568480 | 1 | ВЕРХНЯЯ РУЧКА | RU |  |
||
| 19 | 90567333 | 1 | HANDLE | RU | |
||
| 20 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 21 | 90567929 | 1 | ЯЩИК ДЛЯ ТРАВЫ ЛЕВЫЙ | RU | |
||
| 22 | 90567930 | 1 | ЯЩИК ДЛЯ ТРАВЫ ПРАВЫЙ | RU | |
||
| 23 | 90566450-01 | 1 | ПЕДАЛЬ | RU | |||
| 24 | 90568628 | 1 | СТВОРКА | RU | |
||
| 24 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 25 | 90567928-01 | 1 | ЯЩИК ДЛЯ ТРАВЫ | Emax34i | RU | ||
| 26 | 90567440 | 1 | ЗАЖИМ | RU | |||
| 27 | 747329 | 2 | ВИНТ | RU | |
||
| 28 | 747329 | 3 | ВИНТ | RU | |
||
| 29 | 90560302-03 | 1 | HANDLE | RU | |||
| 30 | 90571019 | 1 | КАБЕЛЬНЫЙ ЗАЖИМ | RU | |||
| 31 | 90589823 | 2 | ВИНТ | RU | |
||
| 32 | 90566433-02 | 1 | СТВОРКА ДЛЯ ТРАВЫ | RU | |
||
| 33 | 90571059 | 1 | ПРУЖИНА | RU | |||
| 33 | 90571059 | 1 | ПРУЖИНА | RU | |||
| 35 | 90574276 | 4 | СТОПОРНАЯ ШАЙБА | RU | |
||
| 36 | 90567334 | 1 | КРЫШКА | RU | |||
| 37 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 38 | 90561676-01 | 1 | КРОНШТЕЙН | RU | |
||
| 40 | 90567335 | 2 | КРЫШКА | RU | |||
| 41 | 90560001 | 2 | КОЛЕСО | RU | |
||
| 43 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 43 | 90561653 | 1 | КРОНШТЕЙН | RU | |
||
| 44 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 45 | 747329 | 2 | ВИНТ | RU | |
||
| 46 | 90561677 | 1 | КРОНШТЕЙН | RU | |
||
| 48 | 90579431 | 1 | СТОПОРНАЯ ШАЙБА | RU | |
||
| 49 | 90562576 | 1 | РЫЧАГ | RU | |
||
| 50 | 90579432 | 1 | СТОПОРНАЯ ШАЙБА | RU | |
||
| 51 | 90567592-02 | 1 | РЫЧАГ | RU | |
||
| 52 | 90565736 | 1 | КРЫШКА | RU | |
||
| 53 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | RU | |||
| 55 | 90561652 | 1 | ПЕРЕДНЯЯ ОСЬ | RU | |
||
| 56 | 90570279-02 | 2 | БАРАШКОВАЯ ГАЙКА | RU | |||
| 57 | 90570805 | 1 | БОЛТ | RU | |||
| 58 | 90569681 | 1 | ПРУЖИНА | RU | |
||
| 65 | 90560644-01 | 1 | РЕЖУЩИЙ ДИСК | 34cm | RU | |
|
| 66 | 90516533 | 1 | БОЛТ | RU | |
||
| 71 | 90561606 | 1 | ЗАДНЯЯ ОСЬ | RU | |
||
| 72 | 490624-00 | 2 | ШАЙБА | RU | |
||
| 73 | 90570095 | 1 | ПРУЖИНА | RU | |||
| 74 | 90567408 | 1 | РЫЧАГ | RU |
