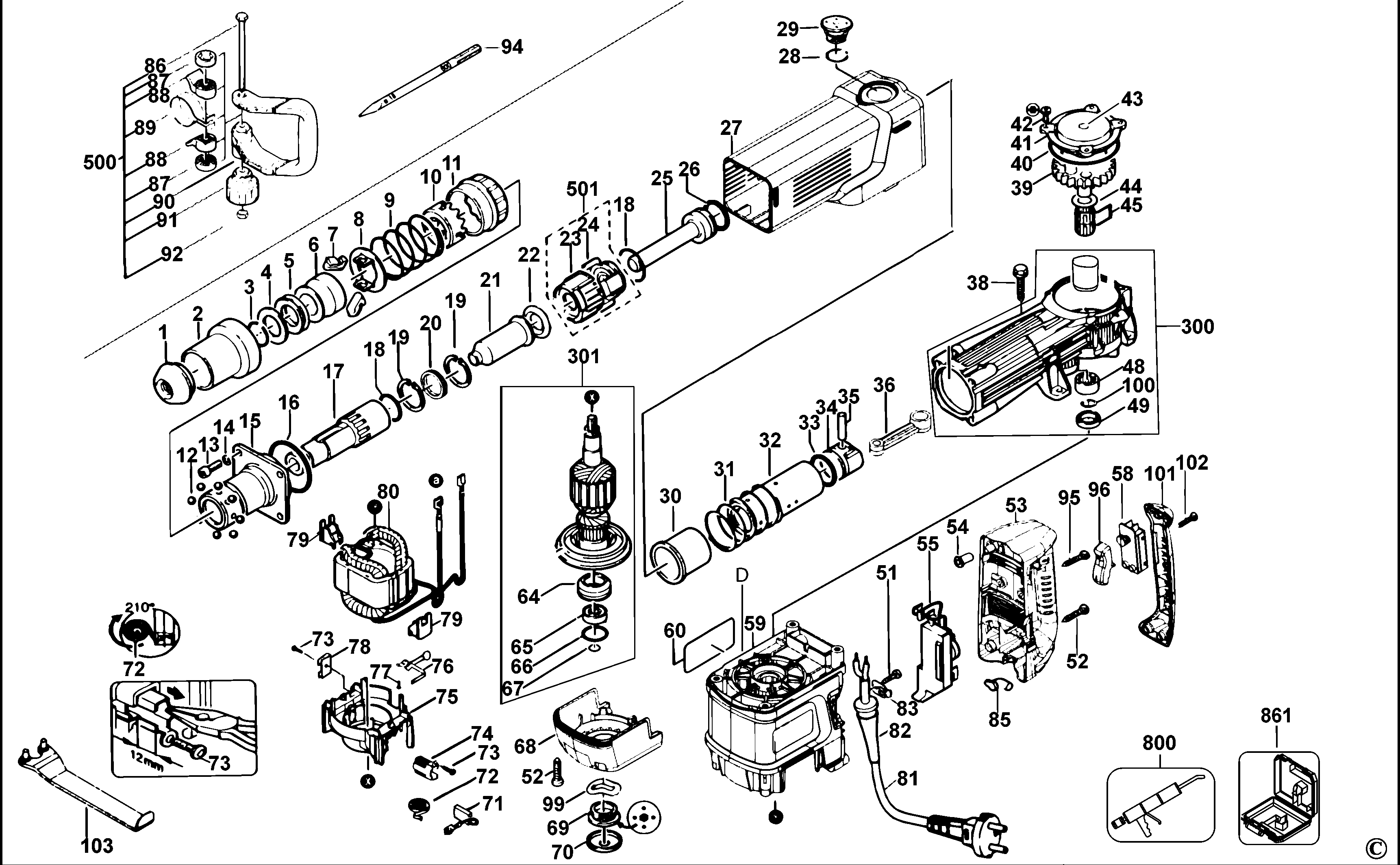

STHM10K БЕТОНОЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4050103011 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | A9 |  |
||
| 2 | 4050101020 | 1 | ВТУЛКА | A9 | |
||
| 3 | 4050104008 | 1 | КОЛЬЦО | A9 |  |
||
| 4 | 4050104006 | 1 | ШАЙБА | A9 | |
||
| 5 | 4050103010 | 1 | АМОРТИЗАТОР | A9 | |
||
| 6 | 4050104028 | 1 | ВТУЛКА | A9 | |
||
| 7 | 4050104018 | 2 | ГУБКА ТИСКОВ | A9 | |
||
| 8 | 4050104017 | 1 | ФЛАНЕЦ | A9 | |
||
| 9 | 4050108001 | 1 | ПРУЖИНА | A9 | |
||
| 10 | 4050104027 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 11 | 4050101028 | 1 | ВТУЛКА | A9 | |
||
| 12 | 4050104010 | 8 | ШАРИК СТАЛЬНОЙ | A9 | |
||
| 13 | 49201049 | 4 | ВИНТ | A9 | |
||
| 14 | 49209005 | 4 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 15 | 4050104013 | 1 | ФЛАНЕЦ | A9 | |
||
| 16 | 4050103006 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 17 | 4050104020 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 18 | 4050103004 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 19 | 49207010 | 2 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 20 | 4050103009 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 21 | 4050104004 | 1 | ПЛУНЖЕР | A9 | |
||
| 22 | 4050103005 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 23 | 4050101037 | 1 | ПУЛЬТ УПРАВЛЕНИЯ | A9 | |
||
| 24 | 4050104033 | 1 | ТРУБА В СБОРЕ | A9 | |
||
| 25 | 4050104005 | 1 | УДАРНЫЙ УЗЕЛ | A9 | |
||
| 26 | 4050103001 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 27 | 4050801601 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 28 | 4240203001 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 29 | 4050801607 | 1 | КОЛПАЧОК | A9 | |
||
| 30 | 4050104019 | 1 | ВТУЛКА | A9 | |
||
| 31 | 4050108002 | 1 | ПРУЖИНА | A9 | |
||
| 32 | 4050104009 | 1 | ВТУЛКА | A9 | |
||
| 33 | 4050103003 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | GREEN | A9 | |
|
| 34 | 4050801002 | 1 | ПОРШЕНЬ | A9 | |
||
| 35 | 4050104012 | 1 | ШТИФТ | A9 | |
||
| 36 | 4050801003 | 1 | ШАТУН | A9 | |
||
| 38 | 49202005 | 4 | ВИНТ | A9 | |
||
| 39 | 4050110003 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 40 | N549505 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 41 | 4050104030 | 1 | КРЫШКА КОРПУСА | A9 | |
||
| 42 | N620810 | 4 | ВИНТ | A9 | |
||
| 43 | 4050101036 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 44 | 4050104025 | 1 | УПОРНАЯ ШАЙБА | A9 | |
||
| 45 | 49101028 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 48 | 49101048 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 49 | 4050103013 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 51 | 49206020 | 1 | ВИНТ | self-tapping 4*18; self-tapping 4x18 mm | A9 | |
|
| 52 | 49206608 | 8 | ВИНТ | A9 | |
||
| 53 | 4050801602 | 1 | РУКОЯТКА ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 54 | 4050104002 | 2 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 55 | 4050805001 | 1 | РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ | A9 | |
||
| 58 | 4050305601 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 59 | 4050801603 | 1 | КОРПУС | A9 | |
||
| 60 | 4050821601 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 64 | 4050104003 | 1 | ВТУЛКА | A9 | |
||
| 65 | 49106025 | 1 | ПОДШИПНИК | A9 | |
||
| 66 | 4050103002 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 67 | 49207026 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 68 | 4050801604 | 1 | ЗАДНЯЯ КРЫШКА | A9 | |
||
| 69 | 4050104022 | 1 | ПОВОРОТНЫЙ УЗЕЛ | A9 | |
||
| 70 | 4050101001 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 71 | N769624 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 72 | 4050108003 | 1 | ПАРА ПРУЖИН ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 73 | 49206016 | 4 | ВИНТ | self-tapping 4*12; self-tapping 4x12 mm | A9 | |
|
| 74 | 4050807601 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 75 | 4050804001 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 76 | 4050104016 | 1 | КОНТАКТНАЯ ПЛАСТИНА | A9 | |
||
| 77 | 49206047 | 1 | ВИНТ | A9 | |
||
| 78 | 4050804603 | 2 | КОНТАКТНАЯ ПЛАСТИНА | FOR CARBON | A9 | |
|
| 79 | 4050101008 | 1 | БЛОК | A9 | |
||
| 80 | 60305019 | 1 | СТАТОР | A9 | |
||
| 81 | Z49306049 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 82 | 49303013 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 83 | 4050101033 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 85 | 4050101034 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | A9 | |
||
| 86 | 49202019 | 1 | БОЛТ | A9 | |
||
| 87 | 4050101071 | 2 | ХРАПОВОЙ МЕХАНИЗМ | A9 | |
||
| 88 | 4050101072 | 1 | ЗАЖИМНАЯ ГУБКА | A9 | |
||
| 89 | 4050104007 | 1 | ЗАЖИМЫ | A9 | |
||
| 90 | 4050101002 | 1 | БОКОВАЯ РУЧКА | A9 | |
||
| 91 | 4050101073 | 1 | НИЖНЯЯ РУЧКА | A9 | |
||
| 92 | 49205014 | 1 | ГАЙКА | A9 | |
||
| 94 | 4050304032 | 1 | ДОЛОТО | A9 | |
||
| 95 | 49201605 | 2 | ВИНТ | A9 | |
||
| 96 | 4050301602 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 99 | 4050104031 | 1 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 100 | 49207055 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 101 | 4050801605 | 1 | КРЫШКА РУЧКИ | A9 | |
||
| 102 | 49206605 | 3 | ВИНТ | 4*24 | A9 | |
|
| 300 | 4050831001 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 301 | 4050831002 | 1 | ЯКОРЬ В СБОРЕ | A9 | |||
| 500 | 4050131004 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 501 | 4050131002 | 1 | ОПОРА В СБОРЕ | A9 | |
||
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 861 | 4050812601 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
