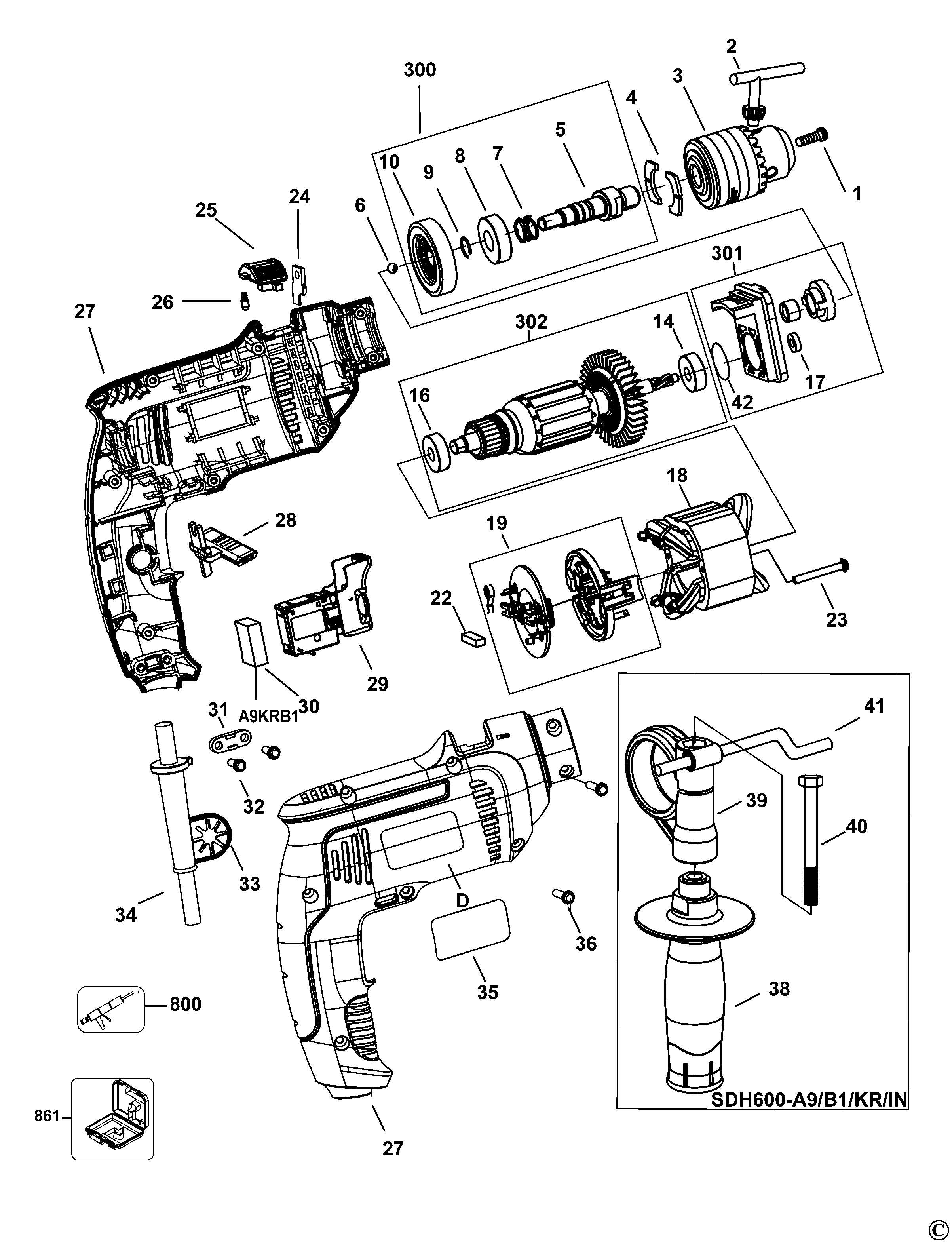

SDH600 ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 49204020 | 1 | ВИНТ | KR |  |
||
| 2 | 4100409602 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR | |
||
| 3 | 4020409002 | 1 | ЗАЖИМНОЙ ПАТРОН | KR | |||
| 4 | 4020701001 | 2 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 5 | 4020704001 | 1 | ШПИНДЕЛЬ | KR | |||
| 6 | 4031204006 | 1 | ШАРИК | KR |  |
||
| 7 | 4020708001 | 1 | ПРУЖИНА | KR | |
||
| 8 | 49111003 | 1 | ПОДШИПНИК | KR | |
||
| 9 | 49207027 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 10 | 4020710001 | 1 | ШЕСТЕРНЯ | KR | |
||
| 14 | 49111010 | 1 | ПОДШИПНИК | KR | |
||
| 16 | 49111013 | 1 | ПОДШИПНИК | KR | |
||
| 17 | 4020704004 | 1 | ВТУЛКА | KR | |
||
| 18 | 60302010 | 1 | СТАТОР В СБОРЕ | KR | |
||
| 19 | 4020701002 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 22 | 4020706001 | 1 | ЩЁТКА | KR | |
||
| 23 | 49206061 | 2 | ВИНТ | KR | |
||
| 24 | 4020704005 | 1 | ЗАМОК ПЛАСТИНЫ | KR | |
||
| 25 | 4020801001 | 1 | КНОПКА | KR | |
||
| 26 | 4020701005 | 1 | БОЛТ | INDEXING BOLT | KR | |
|
| 27 | 4020801003 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 28 | 4020801002 | 1 | ШИНА | BLOCK | KR | |
|
| 29 | 4020705003 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 30 | 494020 | 1 | КОНДЕНСАТОР | KR | |||
| 31 | 4100301008 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 32 | 49206018 | 2 | ВИНТ | SELF-TAPPING 4*15 | KR | |
|
| 33 | 49303023 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 34 | Z49306056-1 | 1 | ШНУР ПИТАНИЯ | KR | |||
| 35 | N655085 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 36 | 49206020 | 8 | ВИНТ | self-tapping 4*18; self-tapping 4x18 mm | KR | |
|
| 38 | 4020801004 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 39 | 4020704007 | 1 | ЗАЖИМ | KR | |
||
| 40 | 49202020 | 1 | ВИНТ | KR | |
||
| 41 | 4020504004 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 42 | 4149203001 | 1 | РЕЗИНОВОЕ УПЛОТНЕНИЕ | KR | |
||
| 300 | 4020750001 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 301 | 4020750002 | 1 | СТОЙКА | KR | |
||
| 302 | 4020850001 | 1 | ЯКОРЬ В СБОРЕ | KR | |
||
| 800 | 901205 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR |
