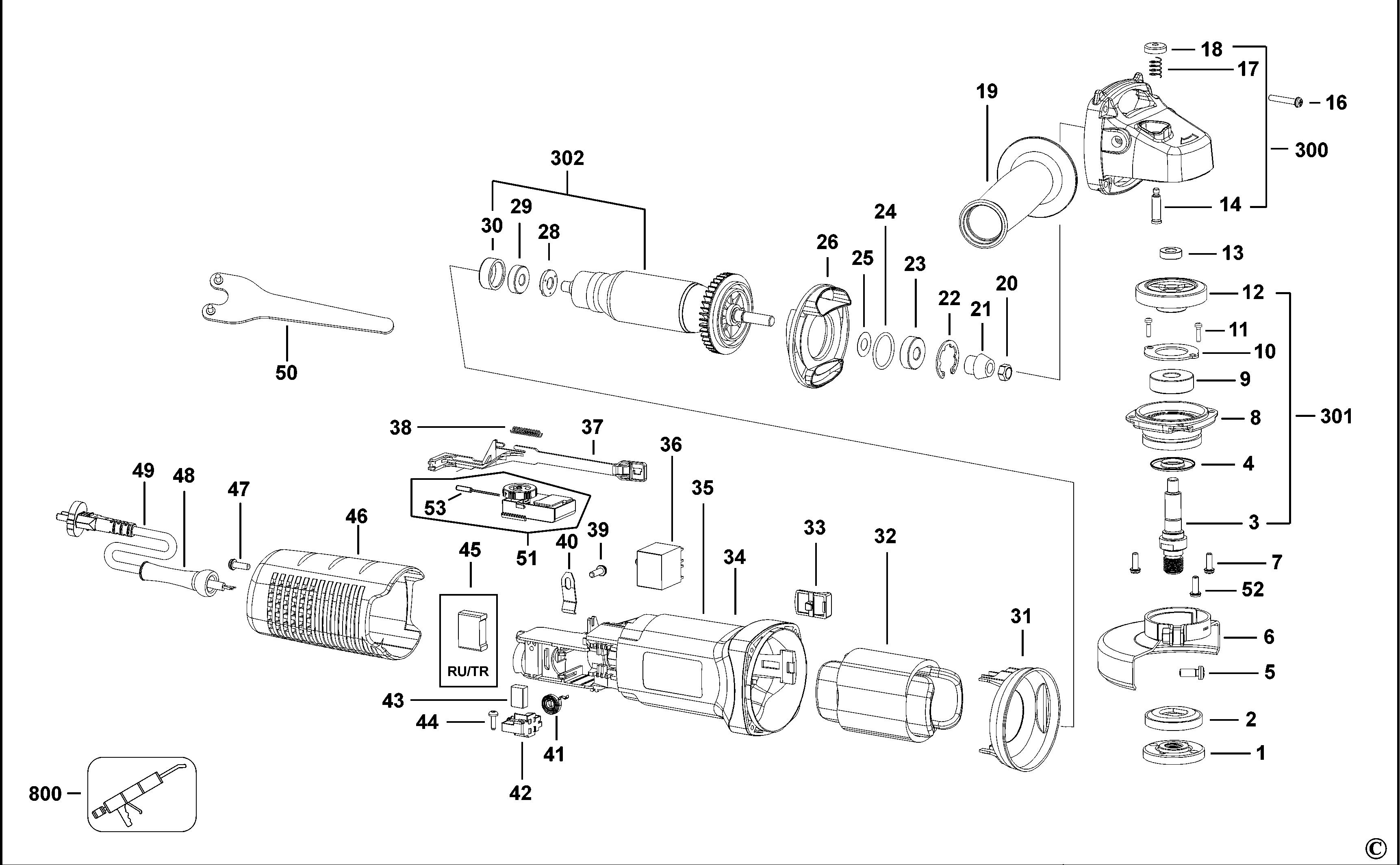

FMEG125V РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4145104008 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | RU |  |
||
| 2 | 4145104002 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 3 | N494771 | 1 | ШПИНДЕЛЬ | RU | |
||
| 4 | N494772 | 1 | КРЫШКА | RU |  |
||
| 5 | 49203052 | 1 | ВИНТ | RU | |
||
| 6 | N556162 | 1 | ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 7 | 49209042 | 3 | ВИНТ | RU | |
||
| 8 | N556329 | 1 | КРЫШКА | RU | |
||
| 9 | N494774 | 1 | ПОДШИПНИК | RU | |
||
| 10 | 4141404606 | 1 | ОПОРНАЯ ПЛИТА | RU | |
||
| 11 | 49203008 | 2 | ВИНТ | RU | |
||
| 12 | N494775 | 1 | ШЕСТЕРНЯ | RU | |
||
| 13 | N494778 | 1 | ПОДШИПНИК | RU | |
||
| 14 | N514297 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 16 | 49206022 | 4 | ВИНТ | RU | |
||
| 17 | 4140308003 | 1 | ПРУЖИНА | RU | |
||
| 18 | 4140301012 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | RU | |
||
| 19 | 4140401001 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | RU | |
||
| 20 | 49205017 | 1 | ГАЙКА | RU | |
||
| 21 | N494780 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 22 | 4141404607 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 23 | N175104 | 1 | ПОДШИПНИК | RU | |
||
| 24 | 4030203005 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 25 | 4090104003 | 1 | ШАЙБА | 8 x 15 x 0.2 mm; 8*15*0.2 | RU | |
|
| 26 | N494788 | 1 | ПРИЖИМНАЯ ПЛАНКА | RU | |
||
| 28 | N512210 | 1 | КОЛЬЦО | MAGNETIC | RU | |
|
| 29 | N494797 | 1 | ПОДШИПНИК | RU | |
||
| 30 | 4140303002 | 1 | ВТУЛКА ПОДШИПНИКА | RU | |
||
| 31 | N494795 | 1 | ОТРАЖАТЕЛЬ | RU | |
||
| 32 | N775245 | 1 | СТАТОР В СБОРЕ | INC. TEMP SENSOR | RU | |
|
| 33 | 4140301011 | 1 | КНОПКА | RU | |
||
| 34 | N644600 | 1 | КОРПУС СТАТОРА | RU | |
||
| 36 | 4140305605 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 37 | N494790 | 1 | ЗВЕНО | RU | |
||
| 38 | 4140308001 | 1 | ПРУЖИНА | RU | |
||
| 39 | 60302010 | 1 | СТАТОР В СБОРЕ | RU | |
||
| 40 | N514718 | 1 | ЗАЖИМ | RU | |
||
| 41 | N514753 | 1 | ПРУЖИНА | PAIR | RU | |
|
| 42 | N494796 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | RU | |
||
| 43 | N542174 | 1 | ПАРА ЩЁТОК | RU | |
||
| 44 | N507174 | 2 | ВИНТ | RU | |
||
| 45 | N551055 | 1 | КОНДЕНСАТОР | RU | |||
| 46 | N512598 | 1 | ЗАДНЯЯ ЧАСТЬ КОЖУХА | RU | |
||
| 47 | 49206016 | 1 | ВИНТ | self-tapping 4*12; self-tapping 4x12 mm | RU | |
|
| 48 | 49303605 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 49 | N542189 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 50 | 4140304608 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | RU | |
||
| 51 | N775281 | 1 | ВЫКЛЮЧАТЕЛЬ | SPEED | RU | |
|
| 52 | N555127 | 1 | ВИНТ | RU | |
||
| 53 | N689918 | 1 | ВЫВОД ОБМОТКИ СТАТОРА | TEMP SENSOR | RU | |
|
| 300 | N534105 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 301 | N534106 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | RU | |
||
| 302 | N566997 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 800 | N544392 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 15G | RU | |
