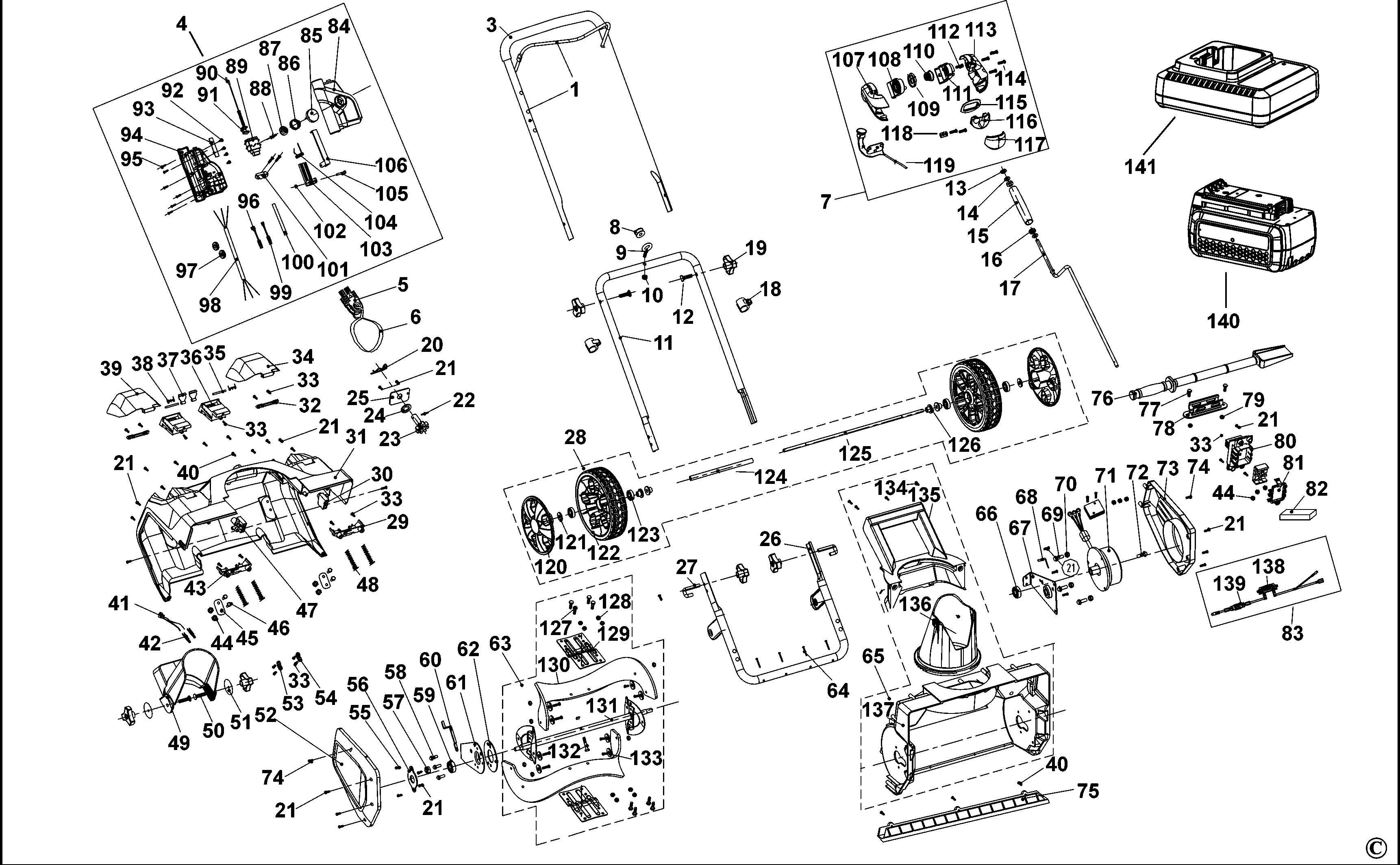

SNC3650L2 СНЕГОУБОРОЧНАЯ МАШИНА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5170016-85 | 1 | РУКОЯТКА ВЫКЛЮЧАТЕЛЯ | JP | |||
| 3 | 1004701-13 | 1 | ПЕНОМАТЕРИАЛ | Grip | JP | ||
| 4 | 5170016-86 | 1 | SWITCHBOX SA | JP | |||
| 5 | 1004701-14 | 1 | КЛЮЧ | JP | |||
| 6 | 1004701-15 | 1 | РЕМЕНЬ | Key | JP | ||
| 7 | 5170017-09 | 1 | ЛАМПА | JP | |||
| 8 | 1004701-16 | 1 | РЕЗИНА | JP | |||
| 9 | 1004701-17 | 1 | ПОСАДОЧНОЕ МЕСТО | Rod Fixing | JP | ||
| 10 | 1004695-25 | 1 | КОНТРГАЙКА | JP |  |
||
| 11 | 1004701-18 | 1 | СОЕДИНИТЕЛЬНАЯ ТЯГА | JP | |||
| 12 | 1004701-19 | 2 | БОЛТ | Square Neck | JP | |
|
| 13 | 1004701-20 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |||
| 14 | 1004701-21 | 2 | ШАЙБА | JP | |||
| 15 | 1004701-22 | 1 | ВТУЛКА | Rotation Rod | JP | ||
| 16 | 1004701-23 | 2 | КОЛЬЦО | Inner | JP | ||
| 17 | 1004701-24 | 1 | СТЕРЖЕНЬ | Rotation | JP | ||
| 18 | 1004701-25 | 2 | КАБЕЛЬНЫЙ ЗАЖИМ | JP | |||
| 19 | 1004701-26 | 6 | РУЧКА | JP | |
||
| 20 | 1004701-27 | 1 | ШТИФТ | JP | |||
| 21 | 1004701-28 | 25 | ВИНТ | JP | |||
| 22 | 1004701-29 | 1 | ШТИФТ | JP | |||
| 23 | 1004701-30 | 1 | ШЕСТЕРНЯ | Plastic | JP | ||
| 24 | 1004701-31 | 1 | ШАЙБА | JP | |||
| 25 | 1004701-32 | 1 | ПЛАСТИНА | JP | |||
| 26 | 1004701-33 | 1 | ТОЛКАТЕЛЬ | Lower | JP | |
|
| 27 | 1004701-34 | 2 | БОЛТ | JP | |||
| 28 | 1004701-35 | 1 | ОСЬ КОЛЕСА | SA | JP | ||
| 29 | 1004701-36 | 1 | РАЗЪЁМ АККУМУЛЯТОРНОЙ БАТАРЕИ | Right | JP | ||
| 30 | 5170017-22 | 1 | ДЕТАЛЬ | JP | |||
| 31 | 1004701-38 | 1 | КРЫШКА | Upper | JP | ||
| 32 | 1004701-39 | 2 | ЗАЖИМ | Transparent | JP | ||
| 33 | 1004701-40 | 15 | ВИНТ | JP | |
||
| 34 | 1004701-41 | 1 | КРЫШКА АККУМУЛЯТОРНОЙ БАТАРЕИ | left | JP | ||
| 35 | 1004701-42 | 2 | ШТИФТ | JP | |||
| 36 | 1004701-43 | 2 | РАЗЪЁМ АККУМУЛЯТОРНОЙ БАТАРЕИ | Clip Socket | JP | ||
| 37 | 1004701-44 | 2 | ЗАЖИМ | JP | |||
| 38 | 1004701-46 | 2 | ПРУЖИНА | JP | |||
| 39 | 1004701-47 | 1 | КРЫШКА | Right | JP | ||
| 40 | 1004701-48 | 5 | СПЕЦИНСТРУМЕНТ LOCKING SCREW | JP | |||
| 41 | 1004701-49 | 1 | ПРОВОД | JP | |||
| 42 | 1004701-50 | 2 | КЛЕММА | JP | |||
| 43 | 1004701-51 | 1 | РАЗЪЁМ АККУМУЛЯТОРНОЙ БАТАРЕИ | Left | JP | ||
| 44 | 1004701-52 | 7 | ГАЙКА | JP | |||
| 45 | 1004701-53 | 2 | ШАЙБА | JP | |||
| 46 | 1004701-54 | 4 | БОЛТ | JP | |||
| 47 | 5170017-23 | 1 | ДЕТАЛЬ | JP | |||
| 48 | 1004695-59 | 4 | ПРУЖИНА | JP | |
||
| 49 | 1004701-56 | 1 | НАСАДКА | JP | |||
| 50 | 1004701-57 | 2 | БОЛТ | JP | |||
| 51 | 1004701-58 | 2 | РЕЗИНОВАЯ ПОДУШКА | JP | |||
| 52 | 1004701-59 | 1 | КРЫШКА ПР. | JP | |||
| 53 | 1004701-60 | 2 | ЗАЖИМ | JP | |||
| 54 | 1004698-06 | 1 | ЗАЖИМ КАБЕЛЯ | JP | |
||
| 55 | 1004695-42 | 2 | ВИНТ | JP | |
||
| 56 | 1004701-61 | 1 | ШАЙБА | JP | |||
| 57 | 1004701-62 | 1 | ГАЙКА | Hex | JP | ||
| 58 | 1004701-63 | 3 | ВИНТ | Hexagonal head | JP | ||
| 59 | 1004701-64 | 1 | ПОДШИПНИК | JP | |||
| 60 | 1004701-65 | 1 | ПЛАСТИНА | JP | |||
| 61 | 1004701-66 | 1 | ПЛАСТИНА | JP | |||
| 62 | 1004701-67 | 1 | ПЛОСКАЯ КРЫШКА | JP | |||
| 63 | 1004701-68 | 1 | РОТОР В СБОРЕ | JP | |||
| 64 | 1004701-69 | 4 | ВИНТ | JP | |
||
| 65 | 1004701-70 | 1 | КОЖУХ В СБОРЕ | JP | |||
| 66 | 1004701-71 | 1 | ПОДШИПНИК 6002 2RS | JP | |||
| 67 | 1004701-72 | 1 | ПЛАСТИНА ЛЕВ. | JP | |||
| 68 | 5170017-24 | 1 | ПЛАСТИНА | JP | |||
| 69 | 1004701-74 | 3 | ВИНТ | Hex Socket head | JP | ||
| 70 | 1004701-75 | 3 | ГАЙКА | Hex | JP | ||
| 71 | 5170017-25 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | JP | |||
| 72 | 1004701-77 | 1 | БОЛТ | Hex | JP | ||
| 73 | 1004701-78 | 1 | КРЫШКА ЛЕВ. | JP | |||
| 74 | 1004701-79 | 2 | ВИНТ | 8SJAA50-18S | JP | ||
| 75 | 1004701-80 | 1 | ОПОРНАЯ ПЛИТА | Snow Shovel | JP | ||
| 76 | 1004701-81 | 1 | ИНСТРУМЕНТ | Snow Removal | JP | ||
| 77 | 1004701-82 | 2 | БОЛТ | JP | |||
| 78 | 1004701-83 | 1 | ЗАЖИМ | JP | |||
| 79 | 1004701-75 | 2 | ГАЙКА | Hex | JP | ||
| 80 | 5170017-26 | 1 | БЛОК ЭЛЕКТРОНИКИ В СБОРЕ | JP | |||
| 81 | 1004701-86 | 1 | КОЛПАЧОК В СБОРЕ | JP | |||
| 82 | 1004695-49 | 1 | РЕЗИСТОР | JP |  |
||
| 83 | 5170017-27 | 1 | КЛЕММА В СБОРЕ | JP | |||
| 84 | 5170016-87 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | JP | |||
| 85 | 5170016-88 | 1 | КНОПКА | JP | |||
| 86 | 5170016-89 | 1 | ПРУЖИНА | JP | |||
| 87 | 5170016-90 | 1 | НИЖНЯЯ ПЛИТА | JP | |||
| 88 | 5170016-91 | 1 | ВИНТ | JP | |
||
| 89 | 5170016-92 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 90 | 5170016-93 | 1 | КАБЕЛЬ | JP | |||
| 91 | 5170016-94 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |||
| 92 | 5170016-95 | 4 | БОЛТ | JP | |
||
| 93 | 5170016-96 | 1 | ЗАЖИМ | JP | |||
| 94 | 5170016-97 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | JP | |||
| 95 | 1004701-40 | 8 | ВИНТ | JP | |
||
| 96 | 5170016-98 | 1 | СОЕДИНИТЕЛЬНЫЙ ПРОВОД | JP | |||
| 97 | 5170016-99 | 2 | ВТУЛКА | JP | |||
| 98 | 5170017-00 | 1 | КАБЕЛЬ | JP | |||
| 99 | 5170017-01 | 1 | СОЕДИНИТЕЛЬНЫЙ ПРОВОД | JP | |||
| 100 | 5170017-02 | 1 | ТРУБА | JP | |||
| 101 | 5170017-03 | 1 | ЗАЖИМ КАБЕЛЯ | JP | |||
| 102 | 5170017-04 | 1 | ГАЙКА | JP | |||
| 103 | 5170017-05 | 1 | НАПРАВЛЯЮЩАЯ | JP | |||
| 104 | 5170017-06 | 1 | ПРУЖИНА | JP | |||
| 105 | 5170017-07 | 1 | ВИНТ | JP | |||
| 106 | 5170017-08 | 1 | ПЛАСТИНА | JP | |||
| 107 | 5170017-10 | 1 | КРЫШКА ПР. | JP | |||
| 108 | 5170017-11 | 1 | КРЫШКА ПР. | JP | |||
| 109 | 5170017-12 | 1 | ЗУБЧАТОЕ КОЛЕСО | JP | |||
| 110 | 5170017-13 | 1 | ПРУЖИНА | JP | |||
| 111 | 5170017-14 | 1 | КРЫШКА ЛЕВ. | JP | |||
| 112 | 5170017-15 | 1 | ВИНТ | JP | |||
| 113 | 5170017-16 | 1 | КРЫШКА ЛЕВ. | JP | |||
| 114 | 1004701-40 | 6 | ВИНТ | JP | |
||
| 115 | 5170017-17 | 1 | ПЛАСТИНА | JP | |||
| 116 | 5170017-18 | 1 | КОЛПАЧОК | JP | |||
| 117 | 5170017-19 | 1 | КРЫШКА | JP | |||
| 118 | 5170017-20 | 1 | ЗАЖИМ КАБЕЛЯ | JP | |||
| 119 | 5170017-21 | 1 | БЛОК ЭЛЕКТРОНИКИ В СБОРЕ | JP | |||
| 120 | 1004701-88 | 2 | КРЫШКА | Rear Wheel | JP | ||
| 121 | 1004701-89 | 2 | ШАЙБА | JP | |||
| 122 | 1004701-90 | 2 | ЗАДНЕЕ КОЛЕСО | 8" | JP | ||
| 123 | 1004701-91 | 4 | ВТУЛКА | JP | |||
| 124 | 1004701-92 | 1 | ТРУБА В СБОРЕ | JP | |||
| 125 | 1004701-93 | 1 | ОСЬ КОЛЕСА | JP | |||
| 126 | 1004701-94 | 4 | ВТУЛКА | JP | |||
| 127 | 1004701-82 | 16 | БОЛТ | JP | |||
| 128 | 1004701-75 | 17 | ГАЙКА | Hex | JP | ||
| 129 | 1004701-97 | 2 | ОПОРНАЯ ПЛИТА | JP | |||
| 130 | 1004701-98 | 2 | РЕЗИНОВАЯ ПОЛОСА | Blades | JP | ||
| 131 | 1004701-99 | 1 | ВАЛ В СБОРЕ | JP | |||
| 132 | 1004702-00 | 1 | БОЛТ | Hex | JP | ||
| 133 | 1004702-01 | 8 | ШАЙБА | JP | |||
| 134 | 1004701-28 | 1 | ВИНТ | JP | |||
| 135 | 1004702-03 | 1 | ЖЕЛОБ | JP | |||
| 136 | 1004702-04 | 1 | НАСАДКА | Lower | JP | ||
| 137 | 1004702-05 | 1 | КОЖУХ НИЖНИЙ | JP | |||
| 138 | 1004695-54 | 1 | КЛЕММА В СБОРЕ | JP | |
||
| 139 | 1004702-06 | 1 | ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ | JP | |||
| 140 | 5170017-28 | 1 | АККУМУЛЯТОРНАЯ БАТАРЕЯ | JP | |||
| 141 | 5170017-29 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | JP |
