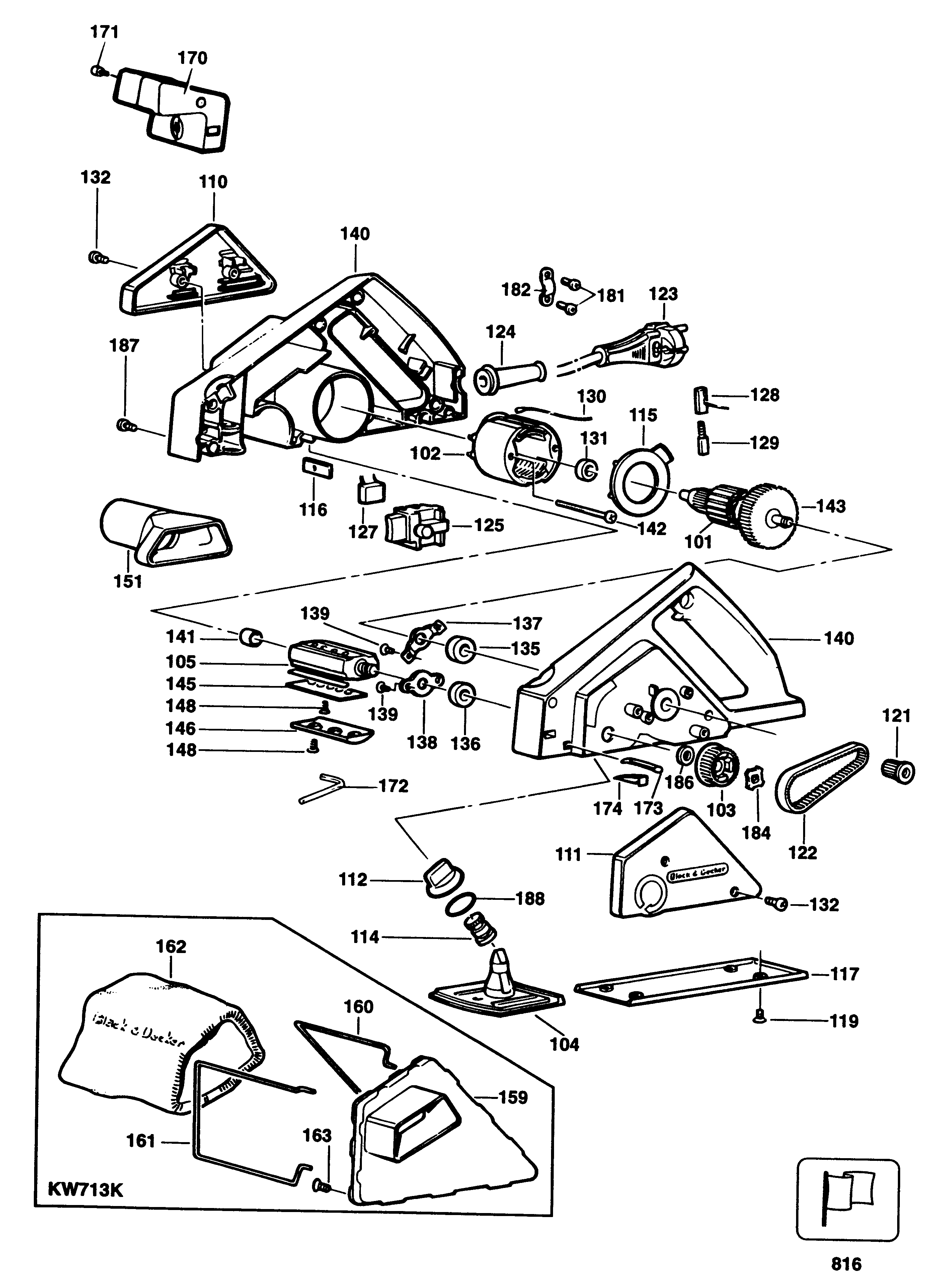

KW713 PLANER Type 2 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 102 | 878418 | 1 | FIELD | ZA |  |
||
| 103 | 324950-00 | 1 | PULLEY | ZA | |
||
| 105 | 325830-49 | 1 | BLADEDRUM SA | ZA | |
||
| 110 | 918595-01 | 1 | END CAP | ZA | |
||
| 111 | 325479-00 | 1 | COVER BELT | ZA | |
||
| 112 | 324856-00 | 1 | KNOB | ZA | |
||
| 114 | 870512 | 1 | NUT | ZA | |
||
| 115 | 917293 | 1 | COVER | ZA | |
||
| 116 | 918405 | 1 | PLATE | ZA | |
||
| 117 | 917294 | 1 | BASEPLATE | ZA | |
||
| 119 | 911216 | 4 | SCREW | ZA | |
||
| 121 | 324767-00 | 1 | PULLEY | ZA | |
||
| 122 | 324830-01 | 1 | BELT | ZA |  |
||
| 123 | 330080-03 | 1 | CORDSET | ZA | |
||
| 124 | 770235 | 1 | PROTECTOR | ZA | |
||
| 125 | 322001 | 1 | SWITCH | Lock-Off | ZA | |
|
| 127 | 321384 | 1 | CAPACITOR | ZA | |
||
| 128 | 877898 | 2 | BRUSH HOLDER | ZA | |
||
| 129 | 915068-01 | 2 | BRUSH & SPRING | SINGULAR | ZA | |
|
| 130 | 878846 | 2 | LEAD 360MM | ZA | |
||
| 131 | 878817 | 1 | BEARING SA | ZA | |
||
| 132 | 911060 | 4 | SCREW | ZA | |
||
| 135 | 330003-31 | 1 | BEARING | ZA | |
||
| 136 | 330003-39 | 1 | BEARING | ZA | |
||
| 137 | 916980 | 1 | PLATE | ZA | |
||
| 138 | 917307 | 1 | WASHER | ZA | |
||
| 139 | 911388 | 4 | SCREW | ZA | |
||
| 140 | 372937-05 | 1 | CLAMSHELL SET | ZA | |
||
| 141 | 330004-02 | 1 | BEARING NEEDLE | ZA | |
||
| 142 | 917424 | 2 | SCREW | ZA | |
||
| 143 | 917752 | 1 | FAN | ZA | |
||
| 145 | 878428 | 2 | HOLDER | ZA | |
||
| 146 | 918610 | 2 | COVER | ZA | |
||
| 148 | 325377-00 | 10 | SCREW.TEMP | ZA | |
||
| 151 | 917451 | 1 | ADAPTOR | ZA | |
||
| 170 | 325808-49 | 1 | HANDLE SA | ZA | |
||
| 171 | 911214 | 1 | SCREW | ZA | |
||
| 172 | 807043 | 1 | WRENCH | 4mm | ZA | |
|
| 173 | 870490 | 1 | SPRING | ZA | |
||
| 174 | 321327 | 1 | INSERT | ZA | |
||
| 184 | 325558-00 | 1 | SPACER | ZA | |
||
| 186 | 323830-02 | 1 | WASHER | ZA | |
||
| 187 | 911325 | 6 | SCREW | ZA | |
||
| 188 | 323711-03 | 1 | SEAL | ZA | |
||
| 189 | 325446-00 | 1 | LOCKING DEVICE | USE WITH A5511 | ZA | |
