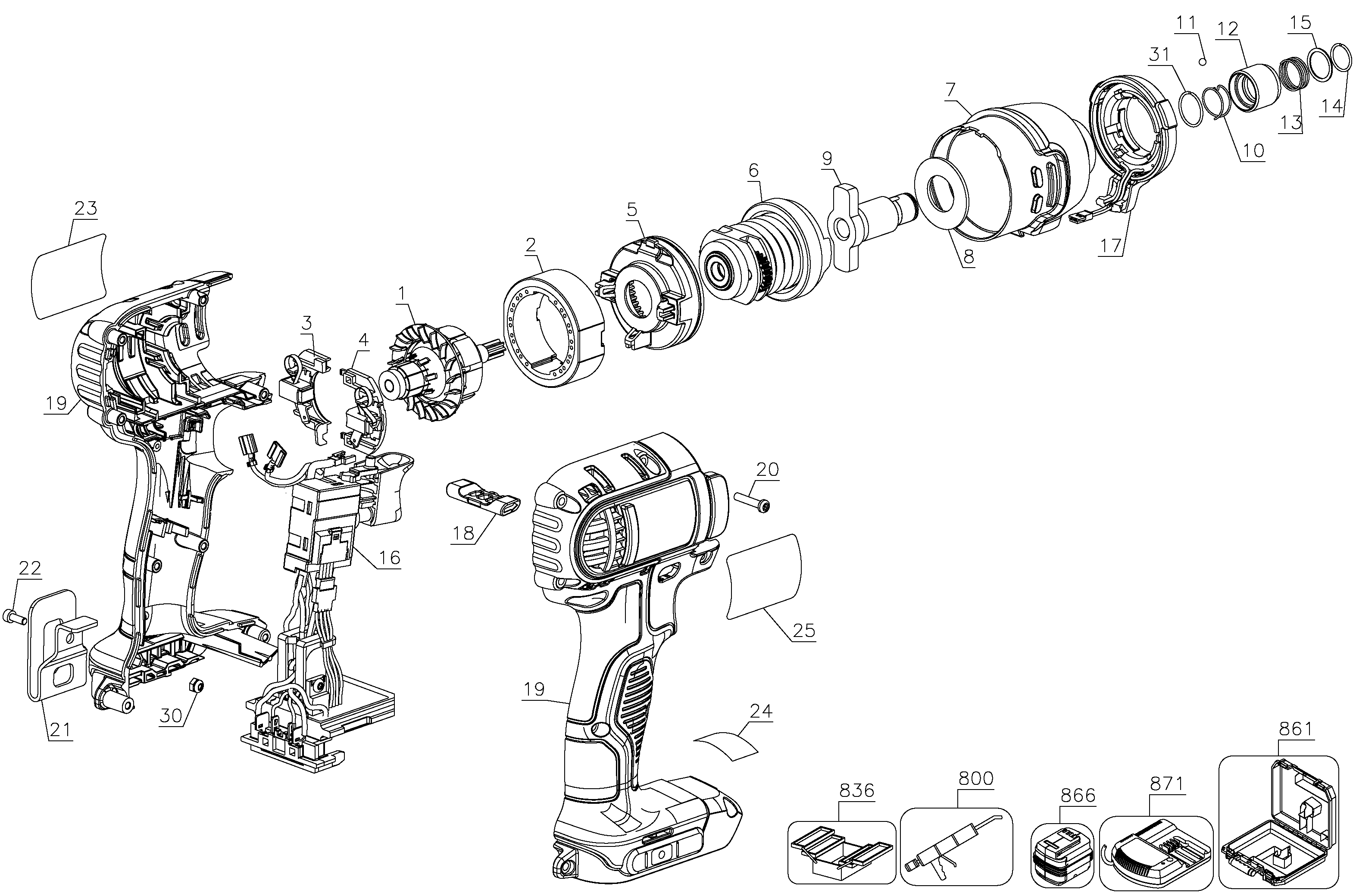

DCF885B IMPACT DRIVER Type 1 | Drawings
Documents

Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
---|---|---|---|---|---|---|---|
1 | N268382 | 1 | ARMATURE ASSEMBLY | B3 | |||
2 | N309481 | 1 | MAGNET RING | PKG'D N054555 | B3 | ||
3 | N093746 | 1 | BRUSH HOLDER SA | BLACK W/O PCB | B3 | ||
4 | N093746 | 1 | BRUSH HOLDER SA | BLACK W/O PCB | B3 | ||
5 | N268386 | 1 | RING GEAR MOUNT | INCL. RING GEAR | B3 | ||
6 | N268919 | 1 | MECHANISM ASSY | PKG'D N197132 | B3 | ||
7 | N268387 | 1 | NOSE CONE | PKG'D N056044 | B3 | ||
8 | 642883-00 | 1 | WASHER | B3 | |||
9 | N474539 | 1 | ANVIL ASSY. | Incl. 10-15, 31 | B3 | ||
10 | N078434 | 1 | SPRING | B3 | |||
11 | N089668 | 1 | BALL STEEL | B3 | |||
12 | N419129 | 1 | SLEEVE | B3 | |||
13 | N019351 | 1 | SPRING | B3 | |||
14 | N053863 | 1 | RING | Use #836 to install | B3 | ||
15 | N016823 | 1 | WASHER | B3 | |||
16 | N359999 | 1 | SWITCH ASSEMBLY | w/Weld terminals | B3 | ||
16 | N407455 | 1 | HANDLE/SWITCH KIT | w/ Weld Terminals | Units Prior to 2013-44 | B3 | |
17 | N073422 | 1 | LED LIGHT | B3 | |||
18 | N073265 | 1 | LEVER | B3 | |||
19 | N633132 | 1 | HOUSING | INCLUDES NUT | B3 | ||
20 | 682211-00 | 8 | SCREW | B3 | |||
21 | N268241 | 1 | HOOK SA | BELT HOOK, W/SCREW AND INSTRUCTIONS | B3 | ||
22 | N042665 | 1 | SCREW | B3 | |||
23 | N089231 | 1 | BRAND LABEL | B3 | |||
24 | N078823 | 1 | WARNING LABEL (SPA) | B3 | |||
25 | N114781 | 1 | NAME PLATE | B3 | |||
30 | 330021-11 | 1 | STOP NUT | B3 | |||
31 | N424032 | 1 | RING | USE ONLY w/REPLACEMENT ANVIL | B3 | ||
800 | 284778-00 | 1 | GREASE | MOLYKOTE G68 | B3 | ||
800 | 286436-00 | 1 | GREASE | NYE RHEOLUBE 380, 500 GRAM JAR | B3 | ||
836 | 233945-00 | 1 | SERVICE TOOL | B3 | |||
861 | N380212 | 1 | KITBOX | Not included with unit | B3 | ||
862 | N037466 | 1 | BAG | B3 | |||
866 | DCB201 | 1 | BATTERY PACK | 20vMax 1.5Ah Li-Ion | Not included with unit | B3 | |
866 | DCB200 | 1 | BATTERY PACK | 20V MAX 3.0Ah SOC | Not included with unit | B3 | |
871 | DCB115 | 1 | CHARGER | 12-20V 4 Amp | Not included with unit | B3 |
