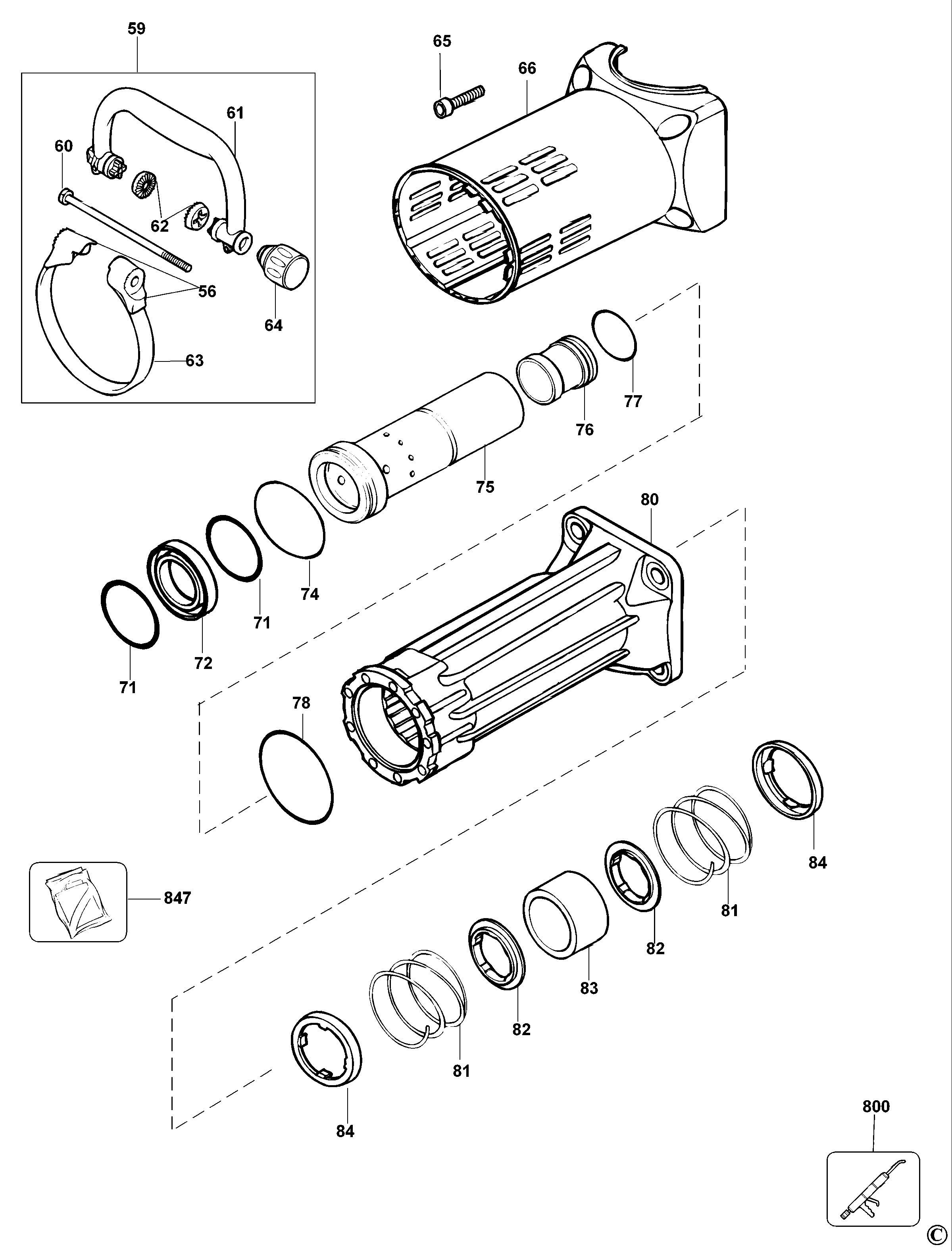

D25940K MÁY ĐỤC PHÁ BÊ TÔNG Type 2 | sơ đồ
Tài liệu
Danh sách phụ tùng
Lưu PDF
Xem toàn trang
| số thứ tự | Mã sản phẩm | Số lượng | Mô tả sản phẩm | Mô tả chung | Thông tin khác | Thị trường | Tình trạng sản phẩm |
|---|---|---|---|---|---|---|---|
| 1 | 579837-02 | 1 | ROTOR 230V | B1 | |||
| 2 | 579827-00 | 1 | STATOR 230V | B1 | |||
| 3 | 487266-02 | 1 | GIÁ ĐỠ CHỔI THAN 230V | B1 | |||
| 4 | 590191-00 | 1 | BỌC LÓT CÁCH ĐIỆN | B1 | |||
| 5 | 577745-00 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 7 | 1007800-00 | 1 | SEAL | B1 | |||
| 8 | 588698-00 | 1 | CHỔI THANPAIR 230V | B1 | |||
| 9 | 487377-00 | 2 | LÒ XO CHỔI THAN | B1 | |||
| 10 | 487252-00 | 1 | QUẠT NGUYÊN CỤM | B1 | |||
| 11 | 324119-02 | 1 | ỐC VÍT | B1 | |||
| 12 | 377374 | 1 | PIN | B1 | |||
| 13 | 487276-00 | 1 | TRIGGER | B1 | |||
| 14 | 487285-00 | 1 | ROD | B1 | |||
| 15 | 487286-00 | 1 | NÚT GẠT | B1 | |||
| 17 | 326467-00 | 2 | DETENT | B1 | |||
| 18 | 487326-00 | 1 | LEAD CÔNG TẮC SA | B1 | |||
| 19 | 487387-00 | 1 | HANDLE & COVER | B1 | |||
| 21 | 487388-00 | 1 | COVER | B1 | |||
| 22 | N485853 | 1 | CÔNG TẮC | B1 | |||
| 23 | 579093-01 | 1 | DÂY CÁP TIE | B1 | |||
| 23 | 579093-01 | 1 | DÂY CÁP TIE | B1 | |||
| 24 | 487378-00 | 1 | BRACKET | B1 | |||
| 25 | 821070 | 1 | CORD CLAMP | B1 | |||
| 26 | 330065-08 | 7 | ỐC VÍT | M4x18 T20 | B1 | ||
| 28 | 323091-01 | 1 | CORD PROTECTOR | B1 | |||
| 29 | 582319-00 | 1 | CORDSET (EURO) | Black - 4.2 mts | B1 | ||
| 30 | 487385-00 | 1 | COVER HỘP BÁNH RĂNG | B1 | |||
| 32 | 487224-00 | 1 | SEAL | B1 | |||
| 33 | 576387-00 | 1 | SEAL | B1 | |||
| 34 | 324821-04 | 1 | CIRCLIP | B1 | |||
| 35 | N570313 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 36 | 487209-01 | 1 | SEAL | B1 | |||
| 37 | 324821-03 | 1 | CIRCLIP | B1 | |||
| 38 | N533907 | 1 | CON ROD | B1 | |||
| 39 | 578452-00 | 1 | NÒNG ĐỆM | B1 | |||
| 40 | 578451-00 | 1 | NÒNG ĐỆM | B1 | |||
| 41 | 605040-26 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 42 | 582108-00 | 1 | GEAR NGUYÊN CỤM | B1 | |||
| 43 | 582109-00 | 1 | GEAR | B1 | |||
| 44 | 582110-00 | 1 | GEARBOX NGUYÊN CỤM | B1 | |||
| 45 | 582111-00 | 1 | CRANKSHAFT | B1 | |||
| 46 | 576451-00 | 1 | RING | B1 | |||
| 47 | 582387-00 | 1 | PIN | B1 | |||
| 48 | 581656-00 | 2 | PIN | B1 | |||
| 50 | 582112-00 | 1 | PISTON | B1 | |||
| 51 | 582113-01 | 1 | PISTON KIT | B1 | |||
| 52 | 323711-47 | 1 | VÒNG ĐỆM CAO SU | B1 | |||
| 53 | N147098 | 1 | COVER NGUYÊN CỤM | B1 | |||
| 54 | 584376-06 | 1 | ELECTRONIC 230V | B1 | |||
| 56 | 487284-00 | 1 | KẸP VÒNG ĐỆM | B1 | |||
| 57 | 487386-00 | 1 | VỎ CHE ĐỘNG CƠ | B1 | |||
| 58 | 324007-11 | 23 | ỐC VÍT | M5 X 18 | B1 | ||
| 59 | 584240-01 | 1 | TAY CẦM PHŨ NGUYÊN CỤM | B1 | |||
| 60 | 487343-00 | 1 | BOLT | B1 | |||
| 61 | 487277-00 | 1 | HANDLE | B1 | |||
| 62 | 487278-00 | 2 | VÒNG ĐỆM | B1 | |||
| 63 | 487393-00 | 1 | CLAMP | B1 | |||
| 64 | 487291-00 | 1 | NÚM VẶN NGUYÊN CỤM | B1 | |||
| 65 | 949886-32 | 4 | ỐC VÍT | B1 | |||
| 66 | 487283-00 | 1 | COVER HOUSING | B1 | |||
| 67 | 582369-00 | 1 | BEAT PIECE | B1 | |||
| 68 | 582388-00 | 1 | BUSH | B1 | |||
| 69 | 487321-00 | 1 | DAMPER | B1 | |||
| 70 | 582114-00 | 1 | BUSH | B1 | |||
| 71 | 487298-00 | 2 | VÒNG ĐỆM CAO SU | B1 | |||
| 72 | 487376-00 | 1 | BUSH | B1 | |||
| 74 | 323711-46 | 1 | VÒNG ĐỆM CAO SU | B1 | |||
| 75 | N075953 | 1 | CYLINDER | B1 | |||
| 76 | 582115-00 | 1 | RAM | B1 | |||
| 77 | 487287-00 | 3 | VÒNG ĐỆM CAO SU | B1 | |||
| 78 | 323711-56 | 1 | VÒNG ĐỆM CAO SU | B1 | |||
| 79 | 323711-55 | 3 | VÒNG ĐỆM CAO SU | B1 | |||
| 80 | 582372-00 | 1 | HOUSING FRONT | B1 | |||
| 81 | 487317-00 | 2 | LÒ XO | B1 | |||
| 82 | 578784-00 | 2 | GUIDE | B1 | |||
| 83 | 582373-00 | 1 | COUNTERWEIGHT | B1 | |||
| 84 | 487316-00 | 2 | SPRING GUIDE | B1 | |||
| 90 | 582374-00 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 92 | N014013 | 1 | SEAL | B1 | |||
| 93 | 487319-00 | 1 | SUPPORT | B1 | |||
| 94 | 582277-00 | 1 | TRỤC CỐT NGUYÊN CỤM | B1 | |||
| 95 | 323711-41 | 1 | VÒNG ĐỆM CAO SU | B1 | |||
| 96 | 487302-00 | 1 | DAMPER | B1 | |||
| 97 | 582375-00 | 1 | FLANGE | B1 | |||
| 98 | 918825-02 | 9 | ỐC VÍT | B1 | |||
| 99 | 487372-00 | 1 | SLEEVE | B1 | |||
| 100 | 487366-00 | 1 | SLEEVE NGUYÊN CỤM | B1 | |||
| 101 | 487370-00 | 1 | LÒ XO | B1 | |||
| 102 | 487365-00 | 1 | BUSHING | B1 | |||
| 103 | 487369-00 | 1 | LOCKING DEVICE | B1 | |||
| 105 | 582383-00 | 1 | DAMPER | B1 | |||
| 106 | 487309-00 | 1 | LÒ XO | B1 | |||
| 107 | N542444 | 1 | SLEEVE NGUYÊN CỤM | B1 | |||
| 107 | N542444 | 1 | SLEEVE NGUYÊN CỤM | B1 | |||
| 108 | 487373-00 | 1 | DAMPER | B1 | |||
| 109 | 487301-00 | 1 | VÒNG ĐỆM | B1 | |||
| 110 | 579399-00 | 1 | RING | B1 | |||
| 111 | 487375-00 | 1 | PHỚT CAO SU | B1 | |||
| 112 | 487392-00 | 1 | LABEL | B1 | |||
| 120 | 330003-68 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 130 | 330003-69 | 1 | VÒNG BI BẠC ĐẠN | B1 | |||
| 800 | 578970-06 | 1 | GREASE 150 GMS | 145gms | B1 | ||
| 801 | 328771-07 | 1 | GREASE | 50G, BIT GREASE | B1 | ||
| 802 | 870889-02 | 1 | GREASE | B1 | |||
| 821 | 569037-00 | 1 | RATING PLATE | B1 | |||
| 826 | 487395-01 | 1 | LABEL | B1 | |||
| 836 | 559617-99 | 1 | S.T.SUPPORT JIG | Crank Gear removal. | B1 | ||
| 837 | 559618-99 | 1 | S.T.SUPPORT JIG | Motor assembly jig | B1 | ||
| 838 | 559621-99 | 1 | SERVICE TOOL | Armature brg tool | B1 | ||
| 840 | 559629-99 | 1 | S.T.THÁO PHE | Snap ring SA kit | B1 | ||
| 845 | 559630-99 | 1 | SERVICE TOOLING KIT | Unique Kit parts, | B1 | ||
| 846 | 559628-99 | 1 | S.T.MANDREL | Seal insert tool | B1 | ||
| 847 | 588713-00 | 1 | SERVICE KIT 230V | 1st Kit 230v | B1 | ||
| 847 | 588720-02 | 1 | SERVICE KIT | Major | B1 | ||
| 855 | 351091-01 | 1 | MŨI VÍT | 400 mm Chisel Point | B1 | ||
| 861 | 487353-03 | 1 | KITBOX | B1 |
