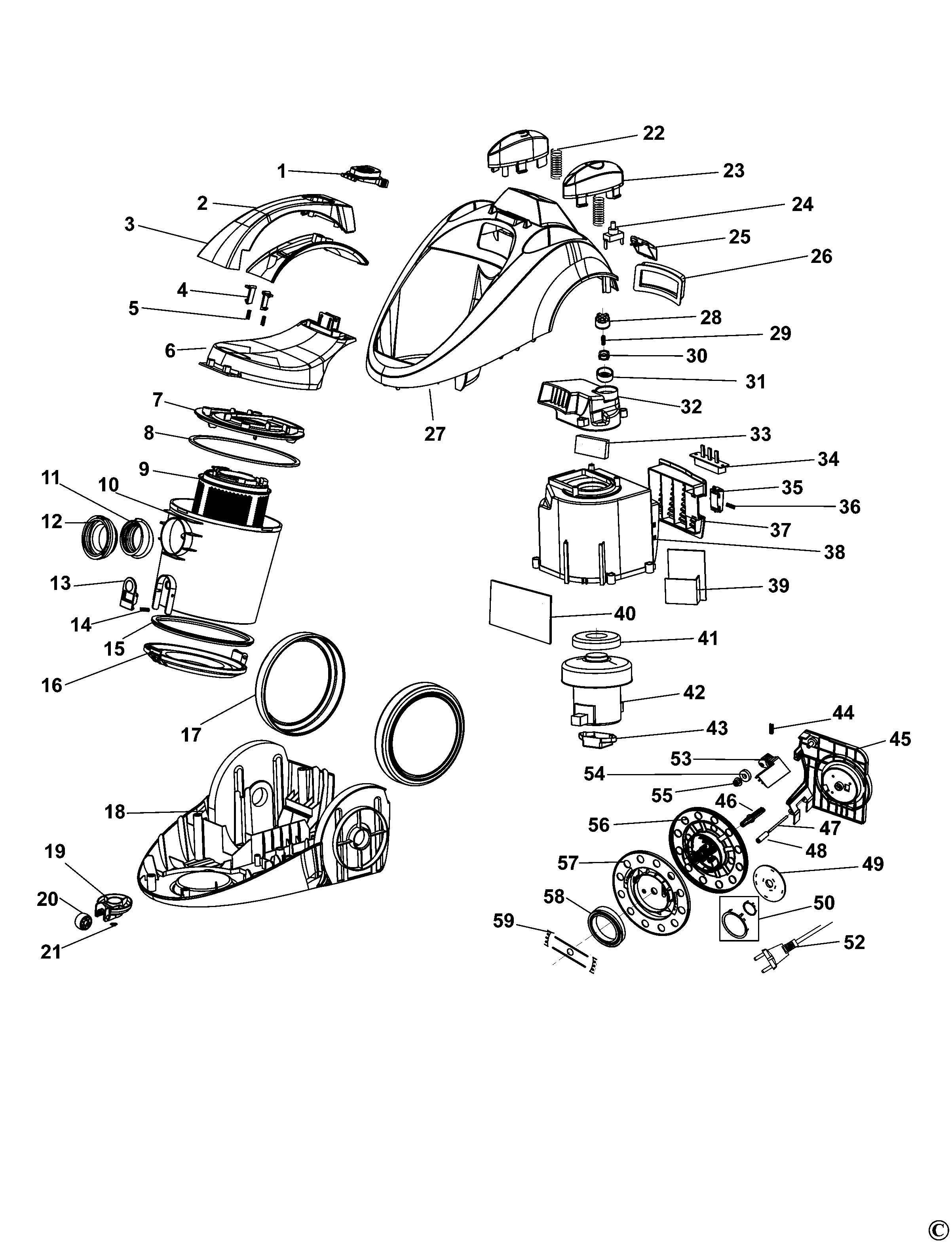

VM1450 VACUUM CLEANER Type 1 | Drawings
Documents

Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
---|---|---|---|---|---|---|---|
1 | 5170021-69 | 1 | BUTTON RELEASE | B1 | ![]() |
||
2 | 5170021-70 | 1 | HANDLE COVER | B1 | ![]() |
||
3 | 5170021-71 | 1 | HANDLE | B1 | ![]() |
||
4 | 5170021-72 | 2 | LOCK | B1 | ![]() |
||
5 | 5170021-73 | 2 | SPRING | B1 | ![]() |
||
6 | 5170021-74 | 1 | COVER-TOP | B1 | ![]() |
||
7 | 5170021-75 | 1 | HOLDER | B1 | ![]() |
||
8 | 5170021-76 | 1 | SEAL | B1 | ![]() |
||
9 | 5170021-77 | 1 | FILTER | B1 | ![]() |
||
10 | 5170021-78 | 1 | CUP | B1 | ![]() |
||
11 | 5170021-79 | 1 | CONNECTOR | B1 | ![]() |
||
12 | 5170021-80 | 1 | COVER | B1 | ![]() |
||
13 | 5170021-81 | 1 | BUTTON RELEASE | B1 | ![]() |
||
14 | 5170021-82 | 1 | SPRING | B1 | ![]() |
||
15 | 5170021-83 | 1 | SEAL | B1 | ![]() |
||
16 | 5170021-84 | 1 | COVER | B1 | ![]() |
||
17 | 5170021-85 | 2 | WHEEL | Big wheel | B1 | ![]() |
|
18 | 5170021-86 | 1 | BASE | B1 | ![]() |
||
19 | 5170021-87 | 1 | WHEEL | Small wheel | B1 | ![]() |
|
20 | 5170021-88 | 1 | BASE | Small wheel base | B1 | ![]() |
|
21 | 5170021-89 | 1 | BOARD | B1 | ![]() |
||
22 | 5170021-90 | 2 | SPRING | B1 | ![]() |
||
23 | 5170021-91 | 2 | BUTTON | B1 | ![]() |
||
24 | 5170021-92 | 1 | SWITCH | B1 | ![]() |
||
25 | 5170021-93 | 1 | KNOB | B1 | ![]() |
||
26 | 5170021-94 | 1 | SEAL | B1 | ![]() |
||
27 | 5170021-95 | 1 | COVER-TOP | B1 | ![]() |
||
28 | 5170021-96 | 1 | BASE | Air valve base | B1 | ![]() |
|
29 | 5170021-97 | 1 | SPRING | B1 | ![]() |
||
30 | 5170021-98 | 1 | VALVE | B1 | ![]() |
||
31 | 5170021-99 | 1 | COVER | Air valve cover | B1 | ![]() |
|
32 | 5170022-00 | 1 | VACUUM TUBE SA | B1 | ![]() |
||
33 | 5170022-01 | 1 | PRE-FILTER | B1 | ![]() |
||
34 | 5170022-02 | 1 | CONTROLLER | B1 | ![]() |
||
35 | 5170022-03 | 1 | LOCK | Air outlet grill loc | B1 | ![]() |
|
36 | 5170022-04 | 1 | SPRING | B1 | ![]() |
||
37 | 5170022-05 | 1 | GRILL | B1 | ![]() |
||
38 | 5170022-06 | 1 | MOTOR COVER | B1 | ![]() |
||
39 | 5170022-07 | 1 | PCB | B1 | ![]() |
||
40 | 5170022-08 | 1 | FILTER | B1 | ![]() |
||
41 | 5170022-09 | 1 | RING | B1 | ![]() |
||
42 | 5170022-10 | 1 | MOTOR | B1 | ![]() |
||
43 | 5170022-11 | 1 | RING | B1 | ![]() |
||
44 | 5170022-12 | 1 | SPRING | B1 | ![]() |
||
45 | 5170022-13 | 1 | PLATE | B1 | ![]() |
||
46 | 5170022-14 | 1 | SHAFT | B1 | ![]() |
||
47 | 5170022-15 | 1 | SHAFT | B1 | ![]() |
||
48 | 5170022-16 | 1 | WHEEL | B1 | ![]() |
||
49 | 5170022-17 | 1 | HOLDER | B1 | ![]() |
||
50 | 5170022-18 | 1 | RING | B1 | ![]() |
||
52 | 5170022-19 | 1 | CORDSET | B1 | ![]() |
||
53 | 5170022-20 | 1 | HOLDER | B1 | ![]() |
||
54 | 5170022-21 | 1 | STOP | B1 | ![]() |
||
55 | 5170022-22 | 1 | SHAFT | B1 | ![]() |
||
56 | 5170022-23 | 1 | WHEEL | B1 | ![]() |
||
57 | 5170022-24 | 1 | WHEEL | B1 | ![]() |
||
58 | 5170022-25 | 1 | SPRING | B1 | ![]() |
||
59 | 5170022-26 | 1 | BOARD | B1 | ![]() |
