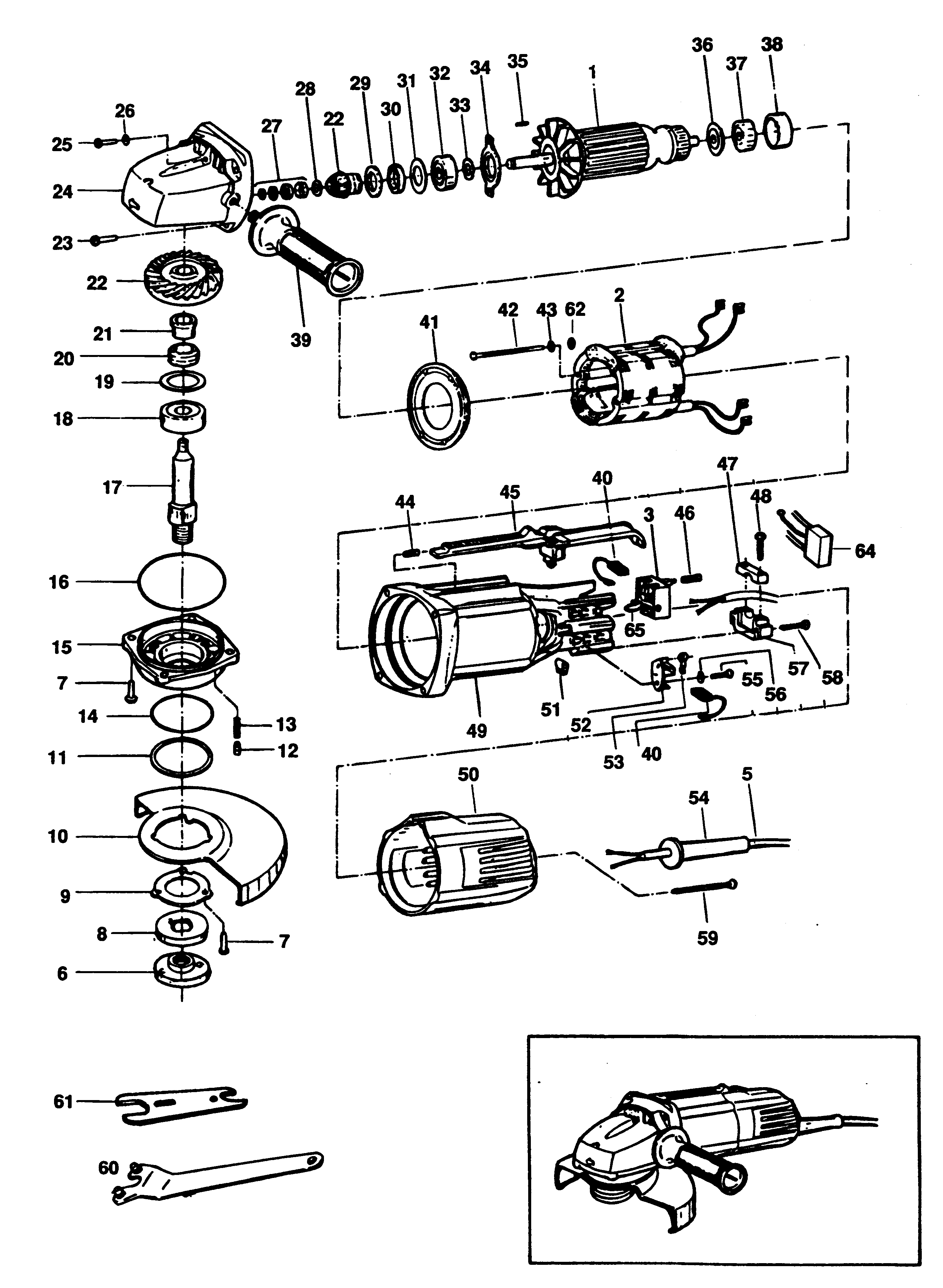

MAG101 SANDER/GRINDER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 949712-01 | 1 | ARMATURE | IT-48V | IL |  |
|
| 1 | 935079 | 1 | ARMATURE | IL | |
||
| 1 | 935079 | 1 | ARMATURE | GB 240V | IL | |
|
| 1 | 935080 | 1 | ARMATURE | IT-115V | IL | ||
| 1 | 935080 | 1 | ARMATURE | GB 115V | IL | ||
| 1 | 949712-02 | 1 | ARMATURE | IT-72V | IL | |
|
| 2 | 935082 | 1 | FIELD | GB 240V | IL | ||
| 2 | 935083 | 1 | FIELD | IT-115V | IL | |
|
| 2 | 935083 | 1 | FIELD | GB 115V | IL | |
|
| 2 | 949713-02 | 1 | FIELD | IT-72V | IL | |
|
| 2 | 935081 | 1 | FIELD | IL | |||
| 2 | 949713-01 | 1 | FIELD | IT-48V | IL | |
|
| 3 | 936257 | 1 | SWITCH | IL | |
||
| 3 | 936257 | 1 | SWITCH | GB 240V | IL | |
|
| 3 | 936257 | 1 | SWITCH | IT-115V | IL | |
|
| 3 | 936257 | 1 | SWITCH | GB 115V | IL | |
|
| 3 | 936257-01 | 1 | SWITCH | IT-48V | IL | |
|
| 3 | 936257-01 | 1 | SWITCH | IT-72V | IL | |
|
| 5 | 330061-04 | 1 | CORDSET (M/PLUG) | GB 115V | IL | |
|
| 5 | 330060-03 | 1 | CABLE & PLUG | GB 240V | IL | |
|
| 5 | 949843-10 | 1 | CABLE | IL | |||
| 5 | 933572 | 1 | CABLE | IT-115V | IL | |
|
| 5 | 937761 | 2 | CABLE | IT-48V | IL | |
|
| 5 | 937761 | 1 | CABLE | IT-72V | IL | |
|
| 6 | 403430-00 | 1 | OUTER FLANGE | IL | |
||
| 7 | 930770-00 | 7 | SCREW | IL | |
||
| 8 | 930771-00 | 1 | INNER FLANGE | IL | |
||
| 10 | 935019-00 | 1 | GUARD | IL | |
||
| 11 | 934515 | 1 | RING | IL | |
||
| 12 | 933521 | 1 | PIN | IL | |
||
| 13 | 933528 | 1 | SPRING | IL | |
||
| 14 | 933527 | 1 | SEAL | IL | |
||
| 15 | 935017-00 | 1 | GEARCASE COVER | IL | |
||
| 16 | 934505 | 1 | SEAL | IL | |
||
| 17 | 935013 | 1 | SPINDLE | IL | |
||
| 18 | 330003-11 | 1 | BEARING | IL |  |
||
| 19 | 933526 | 1 | WASHER | IL | |
||
| 20 | 934507 | 1 | SEAL | IL | |
||
| 21 | 935048 | 1 | SPACER | IL | |
||
| 22 | 935011 | 1 | GEAR & PINION | IL | |
||
| 23 | 935038 | 4 | SCREW | IL | |
||
| 25 | 930224-00 | 2 | SCREW | IL | |
||
| 26 | 932839-00 | 2 | WASHER | IL | |
||
| 27 | 937682 | 1 | SHOCK ABSORBER | IL | |
||
| 28 | 934513 | 1 | WASHER | IL | |
||
| 29 | 934511 | 1 | SEAL | IL | |||
| 30 | 934508 | 1 | SEAL | IL | |
||
| 31 | 933530 | 1 | WASHER | IL | |
||
| 32 | 577745-00 | 1 | BEARING | IL | |
||
| 33 | 933515 | 1 | WASHER | IL | |
||
| 34 | 935039 | 1 | FLANGE | IL | |
||
| 35 | 934504 | 3 | ROLLER | IL | |||
| 36 | 935046 | 1 | SPACER | IL | |
||
| 36 | 935046 | 1 | SPACER | GB 240V | IL | |
|
| 36 | 935046 | 1 | SPACER | IT-115V | IL | |
|
| 36 | 935046 | 1 | SPACER | GB 115V | IL | |
|
| 36 | 946209-00 | 1 | SPACER | IT-48V | IL | ||
| 36 | 946209-00 | 1 | SPACER | IT-72V | IL | ||
| 37 | 935029 | 1 | BEARING | IL | |
||
| 38 | 935030 | 1 | SLEEVE | IL | |
||
| 40 | 949827-01 | 2 | BRUSH | IT-48V | IL | |
|
| 40 | 949827-01 | 2 | BRUSH | IT-72V | IL | |
|
| 40 | 939878-03 | 2 | BRUSH CUT OFF | IT-115V | IL | |
|
| 40 | 939878-03 | 2 | BRUSH CUT OFF | GB 115V | IL | |
|
| 41 | 935009 | 1 | BAFFLE | IL | |
||
| 42 | 935040 | 2 | SCREW | IL | |
||
| 43 | 930562 | 2 | WASHER | IL | |
||
| 44 | 935049 | 1 | SPRING | IL | |
||
| 45 | 935008 | 1 | LEVER SA | IL | |
||
| 46 | 935028 | 1 | SPRING | IL | |
||
| 47 | 935027 | 1 | CORD CLAMP | IL | |
||
| 48 | 935026 | 2 | SCREW | IL | |
||
| 49 | 935041-00 | 1 | FIELDCASE | IL | |
||
| 50 | 935043 | 1 | COVER REAR | IL | |
||
| 50 | 935043 | 1 | COVER REAR | GB 240V | IL | |
|
| 50 | 935043 | 1 | COVER REAR | IT-115V | IL | |
|
| 50 | 935043 | 1 | COVER REAR | GB 115V | IL | |
|
| 50 | 946372-00 | 1 | HANDLE | IT-48V | IL | |
|
| 50 | 946372-00 | 1 | HANDLE | IT-72V | IL | |
|
| 51 | 934533 | 1 | CONNECTOR | IL | |
||
| 52 | 935020 | 2 | BRUSH HOLDER SA | IL | |
||
| 53 | 934859 | 2 | SPRING | IL | |
||
| 54 | 949835-01 | 1 | PROTECTOR | IL | |
||
| 54 | 949835-01 | 1 | PROTECTOR | GB 240V | IL | |
|
| 54 | 949835-01 | 1 | PROTECTOR | IT-115V | IL | |
|
| 54 | 949835-01 | 1 | PROTECTOR | GB 115V | IL | |
|
| 54 | 940258-00 | 1 | SLEEVE | IT-48V | IL | |
|
| 54 | 940258-00 | 1 | SLEEVE | IT-72V | IL | |
|
| 55 | 930251-00 | 2 | SCREW | IL | |
||
| 57 | 935024 | 1 | CORD CLAMP | IL | |
||
| 58 | 935025 | 2 | SCREW | IL | |
||
| 59 | 935047 | 2 | SCREW | IL | |
||
| 60 | 947830-06 | 1 | WRENCH SPECIAL | IL | |
||
| 61 | 931637 | 1 | SPANNER | IL | |
||
| 62 | 935353 | 1 | WASHER | IL | |
||
| 64 | 932476-00 | 1 | CAPACITOR | GB 240V | IL | |
|
| 64 | 932476-00 | 1 | CAPACITOR | IT-115V | IL | |
|
| 64 | 932476-00 | 1 | CAPACITOR | GB 115V | IL | |
|
| 64 | 932476-00 | 1 | CAPACITOR | IT-72V | IL | |
|
| 64 | 932476-00 | 1 | CAPACITOR | IL | |
||
| 65 | 935068 | 1 | LEAD SA | IL | |
||
| 65 | 935068 | 1 | LEAD SA | GB 240V | IL | |
|
| 65 | 935068 | 1 | LEAD SA | IT-115V | IL | |
|
| 65 | 935068 | 1 | LEAD SA | GB 115V | IL | |
|
| 65 | 949801-40 | 1 | LEAD SA | IT-48V | IL | ||
| 65 | 949801-40 | 1 | LEAD SA | IT-72V | IL |
