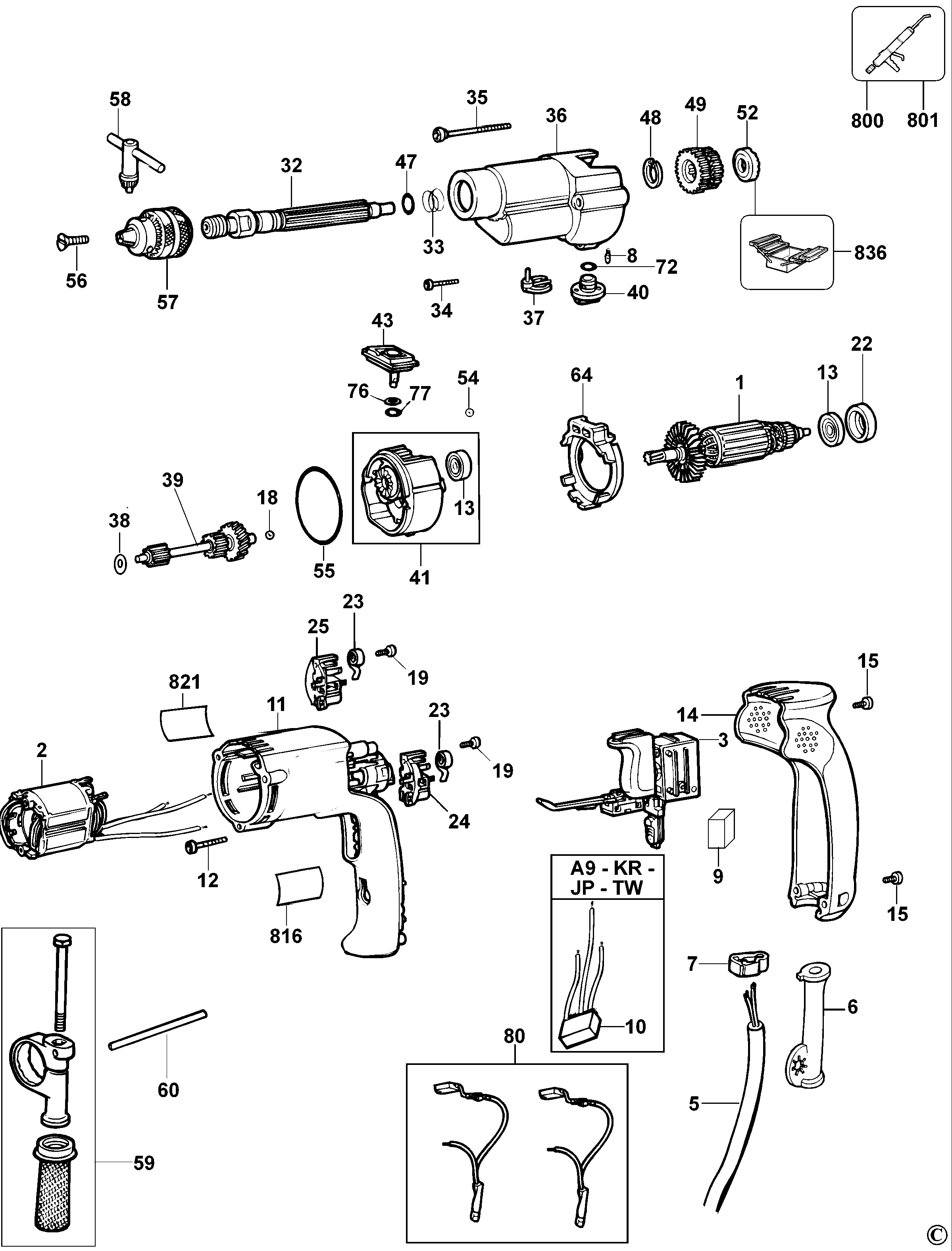

D21720 HAMMER DRILL Type 3 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status | Guide Price |
|---|---|---|---|---|---|---|---|---|
| 1 | 495835-00 | 1 | ARMATURE SA | 220 - 230V | A9 | |||
| 2 | 495833-00 | 1 | FIELD SA | 220 V | A9 | |||
| 3 | 616576-01 | 1 | SWITCH | A9 | ||||
| 5 | 330114-15 | 1 | CORDSET | A9 | ||||
| 6 | 401751-00 | 1 | CORD PROTECTOR | A9 | ||||
| 7 | 603255-00 | 1 | CORD CLAMP | A9 | ||||
| 8 | 326467-00 | 2 | DETENT | A9 | ||||
| 9 | 930026-01 | 1 | BUMPER | A9 | ||||
| 10 | 496516-00 | 1 | CAPACITOR | A9 | ||||
| 11 | N014399 | 1 | FIELD CASE | A9 | ||||
| 12 | 496932-00 | 2 | SCREW | A9 | ||||
| 13 | 605040-55 | 2 | BEARING 608 | A9 | ||||
| 14 | 610140-00 | 1 | HANDLE COVER | A9 | ||||
| 15 | 330019-13 | 3 | SCREW | M4X19 T20 | A9 | |||
| 18 | 936840-00 | 1 | BALL STEEL | A9 | ||||
| 19 | 330065-06 | 2 | SCREW | A9 | ||||
| 22 | 389824-00 | 1 | BOOT | A9 | ||||
| 23 | 402759-00 | 2 | BRUSH SPRING | A9 | ||||
| 24 | 401877-00 | 1 | BRUSH HOLDER SA | A9 | ||||
| 25 | 401878-00 | 1 | BRUSH HOLDER SA | A9 | ||||
| 33 | 931890 | 1 | SPRING | A9 | ||||
| 34 | 330019-45 | 1 | SCREW | A9 | ||||
| 35 | 396614-00 | 2 | SCREW | A9 | ||||
| 36 | 401842-00 | 1 | GEARCASE SA | A9 | ||||
| 37 | 401735-00 | 1 | SELECTOR FORK | A9 | ||||
| 38 | 176659-00 | 1 | WASHER | A9 | ||||
| 39 | 1005918-00 | 1 | PINION SA | A9 | ||||
| 40 | 401733-00 | 1 | CHANGE LEVER SA | A9 | ||||
| 41 | 578961-05 | 1 | GEARCASE COVER SA | A9 | ||||
| 43 | 401750-00 | 1 | SELECTOR SA | A9 | ||||
| 47 | 930028-00 | 1 | O RING | A9 | ||||
| 48 | 144803-00 | 1 | CIRCLIP | A9 | ||||
| 49 | 397239-01 | 1 | GEAR | A9 | ||||
| 52 | 945706-00 | 1 | RATCHET | A9 | ||||
| 54 | 000903-00 | 1 | BALL | A9 | ||||
| 55 | 401847-00 | 1 | SEAL | A9 | ||||
| 56 | 148204-00 | 1 | SCREW | 1/4 - 28 UNF (LH) | A9 | |||
| 57 | 584925-02 | 1 | CHUCK 13MM | A9 | ||||
| 58 | N022653 | 1 | CHUCK KEY | A9 | ||||
| 59 | 939794-02 | 1 | HANDLE SIDE SA | A9 | ||||
| 60 | 940357-00 | 1 | DEPTH STOP | A9 | ||||
| 64 | 176811-00 | 1 | BAFFLE | A9 | ||||
| 72 | 061145-00 | 1 | SEAL | A9 | ||||
| 76 | 050050-00 | 1 | RING | A9 | ||||
| 77 | 176659-00 | 1 | WASHER | A9 | ||||
| 80 | 578393-02 | 1 | BRUSH KIT 230V | A9 | ||||
| 800 | 429911-00 | 1 | GREASE 40 GMS | A9 | ||||
| 801 | 583534-00 | 1 | GREASE | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |||
| 816 | 149474-00 | 1 | BRAND LABEL | A9 | ||||
| 821 | 496894-00 | 1 | RATING PLATE | A9 | ||||
| 836 | 559596-99 | 1 | S.T.PULLER | A9 |
