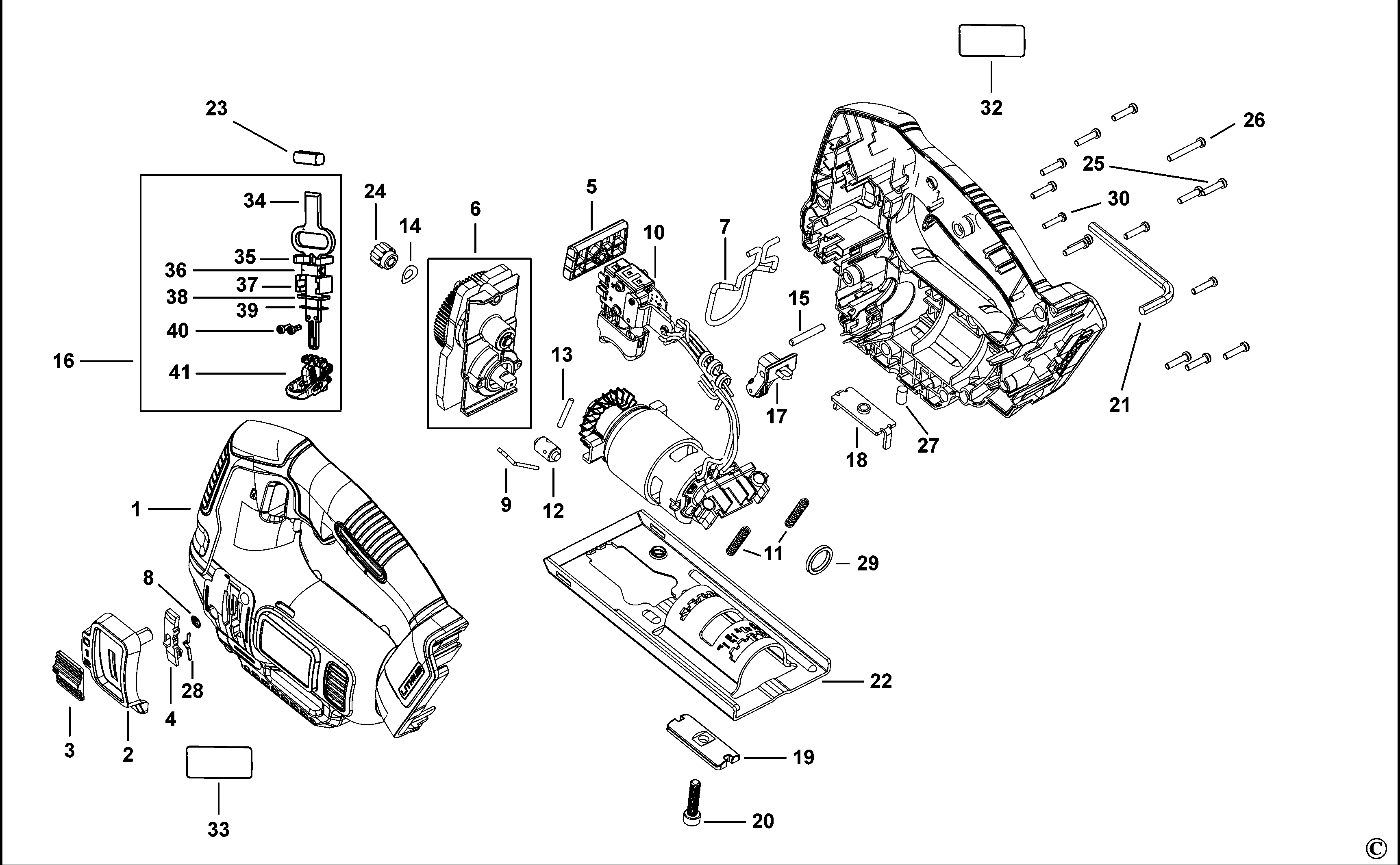

BDCJS18 ЛОБЗИК Type H1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90622482 | 1 | КОРПУС В КОМПЛЕКТЕ | KR |  |
||
| 2 | 90593630-01 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | KR |  |
||
| 3 | 90593631-02 | 1 | ПОЛЗУН | KR | |
||
| 4 | 90594596 | 1 | ПЛАСТИНА | KR | |
||
| 5 | 90592209-01 | 1 | БЛОКИРОВКА ШИНЫ | KR | |
||
| 6 | 90593856 | 1 | РЕДУКТОР | KR | |
||
| 7 | 90605828 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 8 | 5145994-00 | 1 | КОЛЬЦО | KR | |
||
| 9 | 90597489 | 1 | СТЕРЖЕНЬ | KR | |
||
| 10 | 90622917-01 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 11 | 5100035-03 | 2 | ПРУЖИНА | KR | |
||
| 12 | 5146003-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |
||
| 13 | 5146004-00 | 1 | ИГЛА | KR | |
||
| 14 | 5146006-00 | 1 | ШАЙБА | KR | |
||
| 15 | 5146349-00 | 1 | ШТИФТ | KR | |
||
| 16 | N925371 | 1 | ВАЛ В СБОРЕ | KR | |||
| 16 | 5146350-02 | 1 | ВАЛ В СБОРЕ | KR | |
||
| 17 | 90549292 | 1 | ОПОРА РЕЖУЩЕГО ДИСКА В СБОРЕ | KR | |
||
| 18 | 90592123 | 1 | ЗАМОК ПЛАСТИНЫ | KR | |
||
| 19 | 90592125-01 | 1 | ЗАМОК ПЛАСТИНЫ | KR | |
||
| 20 | 098121-25 | 1 | БОЛТ | KR | |
||
| 21 | 90592650 | 1 | КЛЮЧ | KR | |
||
| 22 | 90619519-01 | 1 | БАШМАК | KR | |
||
| 23 | 810893 | 1 | ПОДШИПНИК | KR | |
||
| 24 | 795688-00 | 1 | РОЛИК | KR | |
||
| 25 | 5106167-00 | 12 | ВИНТ | KR | |
||
| 26 | 498099-00 | 2 | ВИНТ | KR | |
||
| 27 | 5149025-00 | 1 | ПРОБКА | KR | |
||
| 28 | 5145989-00 | 1 | СТОПОР | KR | |
||
| 29 | 90578553 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 30 | 5101046-01 | 1 | ВИНТ | KR | |||
| 32 | N553540 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 33 | 90622481 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 34 | 582653-00 | 1 | ВАЛ | KR | |
||
| 35 | 5146865-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | KR | |
||
| 36 | 582719-00 | 1 | ПОДШИПНИК | KR | |
||
| 37 | 795645 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 38 | 5146353-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 39 | 5146352-00 | 1 | ПЛАСТИНА | KR | |
||
| 40 | 5146354-00 | 2 | ВИНТ | KR | |||
| 41 | 582593-02 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | KR | |
