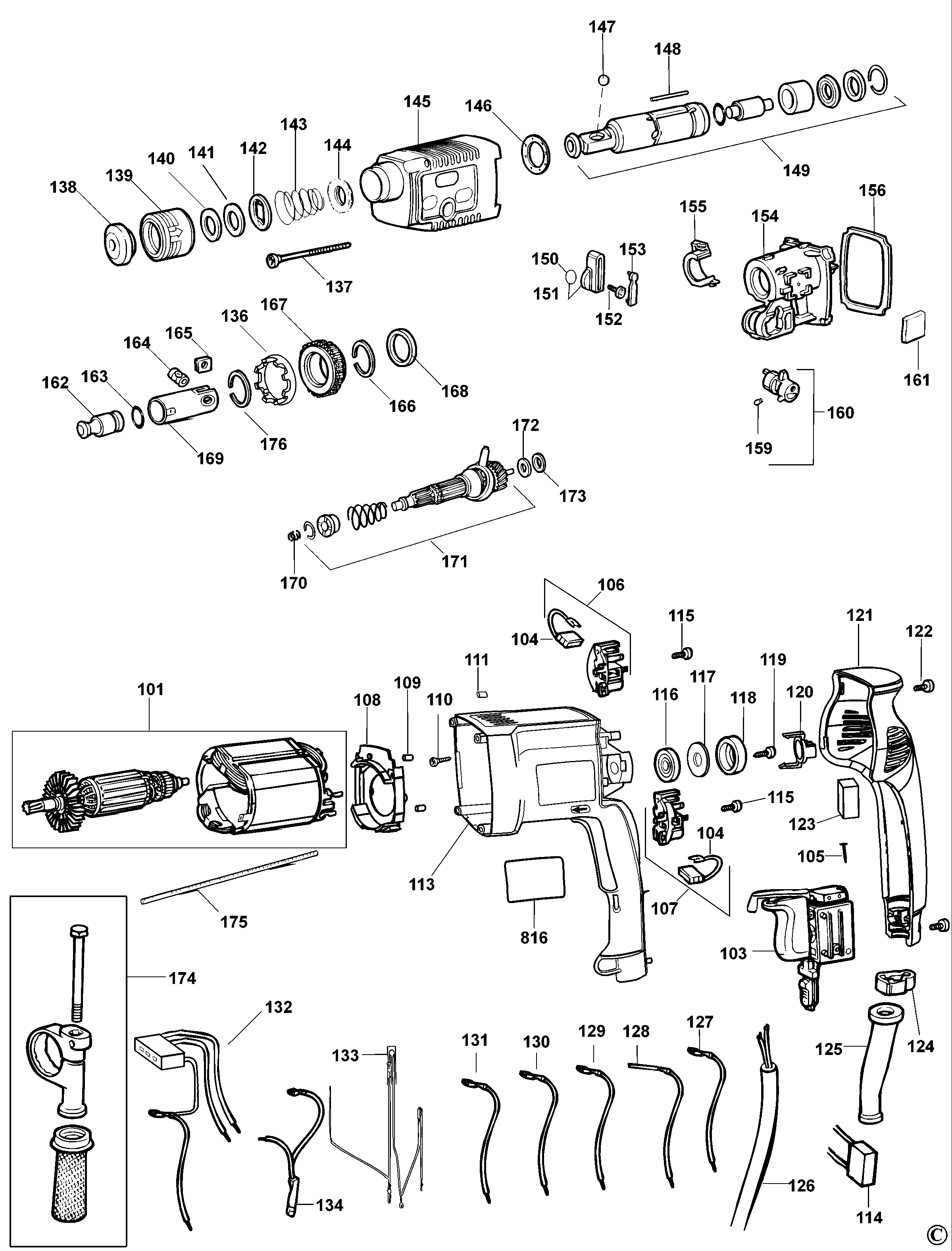

P8020 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 3 - AS | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 1005202-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | A9 |  |
||
| 102 | 1005202-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | A9 | |
||
| 103 | 577857-02 | 1 | SWITCH KIT 230V | A9 |  |
||
| 104 | 401853-01 | 2 | ЩЁТКА 230В | A9 | |
||
| 105 | 402760-01 | 1 | ШТИФТ | A9 | |
||
| 106 | 401845-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |||
| 107 | 401845-04 | 1 | BRUSH HOLDER 240V | A9 | |
||
| 108 | 327293-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 109 | 949638-01 | 2 | АМОРТИЗАТОР | A9 | |
||
| 110 | 747329 | 2 | ВИНТ | A9 | |
||
| 111 | 949638-02 | 1 | АМОРТИЗАТОР | A9 | |
||
| 113 | 327290-08 | 1 | КОЖУХ ДВИГАТЕЛЯ | A9 | |||
| 114 | 949877-01 | 1 | КОНДЕНСАТОР | A9 | |
||
| 115 | 330065-06 | 2 | ВИНТ | A9 | |
||
| 116 | 330003-19 | 1 | ПОДШИПНИК | A9 | |
||
| 117 | 949876-25 | 1 | ШАЙБА | A9 | |||
| 118 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 119 | 911276 | 1 | ВИНТ | A9 | |
||
| 120 | 327296-00 | 1 | КОЛПАЧОК | A9 | |
||
| 121 | 574589-01 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 122 | 330065-07 | 3 | ВИНТ | A9 | |
||
| 123 | 930026-01 | 1 | УПОР | A9 | |
||
| 124 | 402648-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 125 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 125 | N918736 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 126 | 329471-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 127 | 949801-85 | 1 | LEAD BLACK 90MM | A9 | |
||
| 128 | 949801-86 | 1 | LEAD BLACK 90MM | A9 | |
||
| 132 | 328101-00 | 1 | ПРОВОД И РАЗЪЕМ В СБОРЕ | A9 | |
||
| 133 | 578985-00 | 1 | ДРОССЕЛЬ В СБОРЕ | A9 | |
||
| 134 | 945402-19 | 1 | ДРОССЕЛЬ В СБОРЕ | A9 | |||
| 136 | 327110-00 | 1 | ПРОСТАВКА | A9 | |
||
| 137 | 324044-02 | 4 | ВИНТ | A9 | |
||
| 138 | 323489-00 | 1 | КОЛПАЧОК | A9 | |
||
| 139 | 576756-00 | 1 | ФЛАНЕЦ | A9 | |
||
| 140 | 323480-00 | 1 | ПРОСТАВКА | A9 | |||
| 141 | 323492-00 | 1 | ШАЙБА | A9 | |
||
| 142 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 143 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 144 | 324432-00 | 1 | УПЛОТНЕНИЕ В СБОРЕ | A9 | |
||
| 145 | 329968-07 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 146 | 329907-00 | 1 | ШАЙБА | A9 | |
||
| 147 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 148 | 325880-03 | 1 | ШТИФТ | A9 | |||
| 149 | 577080-01 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 150 | 916323 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 151 | 327104-00 | 1 | РЫЧАГ | A9 | |||
| 152 | 323924-08 | 1 | ВИНТ | A9 | |
||
| 153 | 327092-00 | 1 | КРЫШКА | A9 | |||
| 154 | 327100-00 | 1 | ОТЛИВКА В СБОРЕ | A9 | |||
| 155 | 328507-00 | 1 | ЭКРАН | A9 | |||
| 156 | 323572-00 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 159 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 160 | 327094-01 | 1 | КУЛАЧОК | A9 | |
||
| 161 | 327093-00 | 1 | ФИЛЬТР | A9 | |
||
| 162 | N032136 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |||
| 163 | 577168-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 164 | 487143-00 | 1 | ОСЬ | A9 | |
||
| 165 | 327072-00 | 1 | КЛИН | A9 | |
||
| 166 | 323762-02 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 167 | 327101-01 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 168 | 327074-00 | 1 | КОЛЬЦО | A9 | |||
| 169 | 487067-00 | 1 | ПОРШЕНЬ | A9 | |
||
| 170 | 323395-33 | 1 | ПРУЖИНА | A9 | |
||
| 171 | 327101-01 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 172 | 324430-03 | 1 | УПОРНЫЙ ПОДШИПНИК | A9 | |
||
| 173 | 324431-03 | 1 | WASHER 7 | A9 | |
||
| 174 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 175 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 176 | 323762-08 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 816 | 574571-01 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 |
