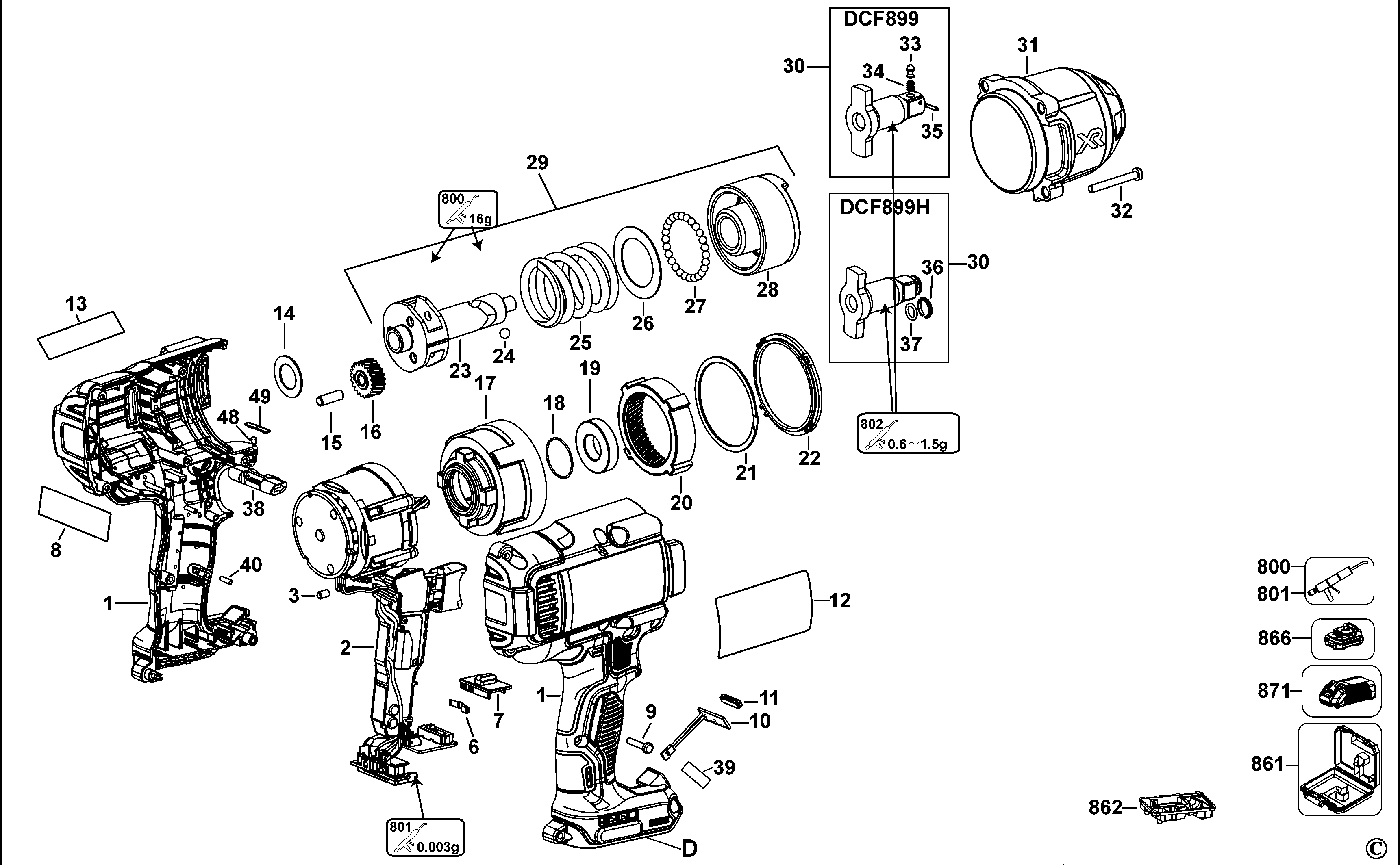

DCF899 УДАРНЫЙ ГАЙКОВЕРТ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N371919 | 1 | КОРПУС В КОМПЛЕКТЕ | EURO | JP |  |
|
| 2 | N578553 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 3 | N186764 | 4 | РЕЗИНОВАЯ ПОДУШКА | JP |  |
||
| 6 | N392855 | 1 | СТОПОР | JP | |
||
| 7 | N393603 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | JP | |
||
| 8 | N404526 | 1 | ЭТИКЕТКА | BRUSHLESS | JP | |
|
| 9 | 330019-04 | 9 | ВИНТ | JP | |
||
| 10 | N231799 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | JP | |
||
| 11 | N394333 | 1 | ЛИНЗА | JP | |
||
| 13 | N237999 | 1 | ЭТИКЕТКА | 18V | JP | |
|
| 14 | N114027 | 1 | ШАЙБА | ID 17.14 OD 28 x 1.0 | JP | |
|
| 15 | N194994 | 3 | ШТИФТ | JP | |
||
| 16 | N389396 | 3 | ШЕСТЕРНЯ | HELICAL | JP | |
|
| 17 | N363283 | 1 | КОРПУС РЕДУКТОРА | JP | |
||
| 18 | N411414 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 25.12 x 1.78 | JP | |
|
| 19 | N158641 | 1 | ПОДШИПНИК | 17.0 x 35.0 x 8.0 | JP | |
|
| 20 | N389398 | 1 | ШЕСТЕРНЯ | HELICAL | JP | |
|
| 21 | N389400 | 1 | КОЛЬЦО | JP | |
||
| 22 | N410641 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 23 | N456898 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 24 | 618844-00 | 2 | ШАРИК СТАЛЬНОЙ | 1/4 INCH | JP | |
|
| 25 | N377938 | 1 | ПРУЖИНА | JP | |
||
| 26 | N377515 | 1 | УПОРНАЯ ШАЙБА | JP | |
||
| 27 | 000475-00 | 27 | ШАРИК СТАЛЬНОЙ | JP | |||
| 28 | N684018 | 1 | УДАРНЫЙ УЗЕЛ | MAC | JP | |
|
| 29 | N882712 | 1 | УДАРНЫЙ УЗЕЛ | JP | |
||
| 30 | N880093 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | DCF899 | JP | |
|
| 30 | N415875 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | Hog Ring 1/2in | DCF899H | JP | |
| 31 | N880093 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | JP | |
||
| 32 | 330019-16 | 4 | ВИНТ | JP | |
||
| 33 | N020802 | 1 | СТОПОР | DCF899 | JP | |
|
| 34 | 038769-00 | 1 | ПРУЖИНА | DCF899 | JP | |
|
| 35 | 99205-07 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | DCF899 | JP | ||
| 36 | 086947-00 | 1 | СТОПОРНОЕ КОЛЬЦО | DCF899H | JP | |
|
| 37 | 050056-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | DCF899H | JP | |
|
| 38 | N137055 | 1 | ПРИВОД ВПЕР. / НАЗ. | JP | |
||
| 39 | N408083 | 1 | ЭТИКЕТКА | JP | |
||
| 40 | N071836 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | JP | |
||
| 48 | N403227 | 1 | СТОПОР | JP | |
||
| 49 | N419514 | 1 | СТОПОР | FWD/REV | JP | |
|
| 800 | N017298 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | G-2008 Molykote | 0.016g | JP | |
| 801 | N108694 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE Nyogel 760G 30ml | battery terminals | JP | |
| 861 | N279261 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP | |
||
| 862 | N414769 | 1 | ВСТАВКА | JP | |
||
| 866 | DCB182-JP | 1 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | JP | |||
| 871 | DCB115-JP | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | JP |
