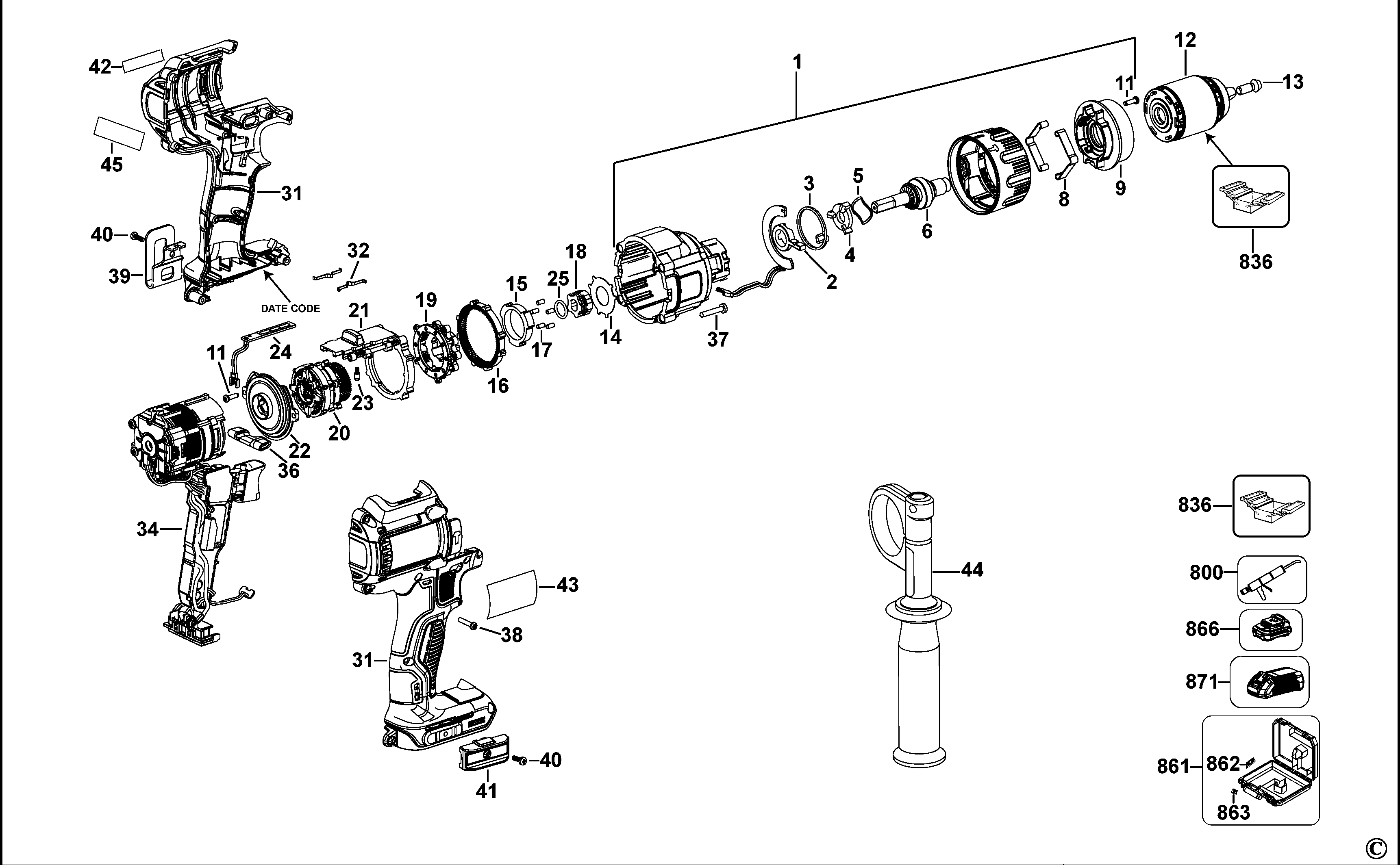

DCD995 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N416199 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 2 | N146719 | 1 | РЫЧАГ | A9 |  |
||
| 3 | N316079 | 1 | ПРУЖИНА | A9 | |
||
| 4 | N149367 | 1 | ШЕСТЕРНЯ | A9 |  |
||
| 5 | N269741 | 1 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 6 | N336167 | 1 | ШПИНДЕЛЬ В СБОРЕ | HDD | A9 | |
|
| 8 | N165352 | 2 | СТОПОР | A9 | |
||
| 9 | N826901 | 1 | ТОРЦЕВАЯ КРЫШКА | >=WK29 2020 | A9 | ||
| 9 | N826871 | 1 | ТОРЦЕВАЯ КРЫШКА В СБОРЕ | INC SCREWS | | A9 |
| |
| 11 | N826871 | 1 | ТОРЦЕВАЯ КРЫШКА В СБОРЕ | INC SCREWS | | A9 |
| |
| 11 | N691339 | 5 | ВИНТ | M3 X 9 | >=WK29 2020 | A9 | |
| 12 | N242399 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | A9 | |
||
| 13 | N243859 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | T20 1/4 28 UNF LH | A9 | |
|
| 14 | 652378-00 | 1 | ПЛАСТИНА | A9 | |
||
| 15 | N375852 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 16 | N375864 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 17 | 654110-00 | 5 | РОЛИК | A9 | |
||
| 18 | N375869 | 1 | УДАРНЫЙ УЗЕЛ | A9 | |
||
| 19 | N375865 | 1 | ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 20 | N375866 | 1 | ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 21 | N375867 | 1 | ПОЛЗУН В СБОРЕ | A9 | |
||
| 22 | N375868 | 1 | ОТРАЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 23 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 24 | N376089 | 1 | ДАТЧИК | SPEED | A9 | ||
| 25 | N309119 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 10.82 ID - 1.78 DIA | A9 | |
|
| 31 | N157789 | 1 | КОРПУС В КОМПЛЕКТЕ | 18V | A9 | |
|
| 32 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | A9 | |
||
| 36 | N167664 | 1 | ПРИВОД ВПЕР. / НАЗ. | A9 | |
||
| 37 | 330019-52 | 4 | ВИНТ | A9 | |
||
| 38 | 682211-00 | 8 | ВИНТ | A9 | |
||
| 39 | N086039 | 1 | КРЮК | A9 | |
||
| 40 | N042665 | 2 | ВИНТ | A9 | |
||
| 41 | N095778 | 1 | ДЕРЖАТЕЛЬ БИТ | A9 | |
||
| 42 | N237999 | 1 | ЭТИКЕТКА | 18V | A9 | |
|
| 43 | N397972 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 44 | N221312 | 1 | БОКОВАЯ РУЧКА | PLASTIC | A9 | |
|
| 45 | N317859 | 1 | ЭТИКЕТКА | BRUSHLESS | A9 | |
|
| 800 | N017298 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | G-2008 Molykote | A9 | |
|
| 836 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | A9 | |
||
| 836 | N354959 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | DIAGNOSTICS | A9 | |
|
| 836 | 596004-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | A9 | |
||
| 861 | N200697 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |||
| 866 | DCB182-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | XR Li-Ion | A9 | ||
| 871 | DCB115-A9 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В - 18В | A9 |
