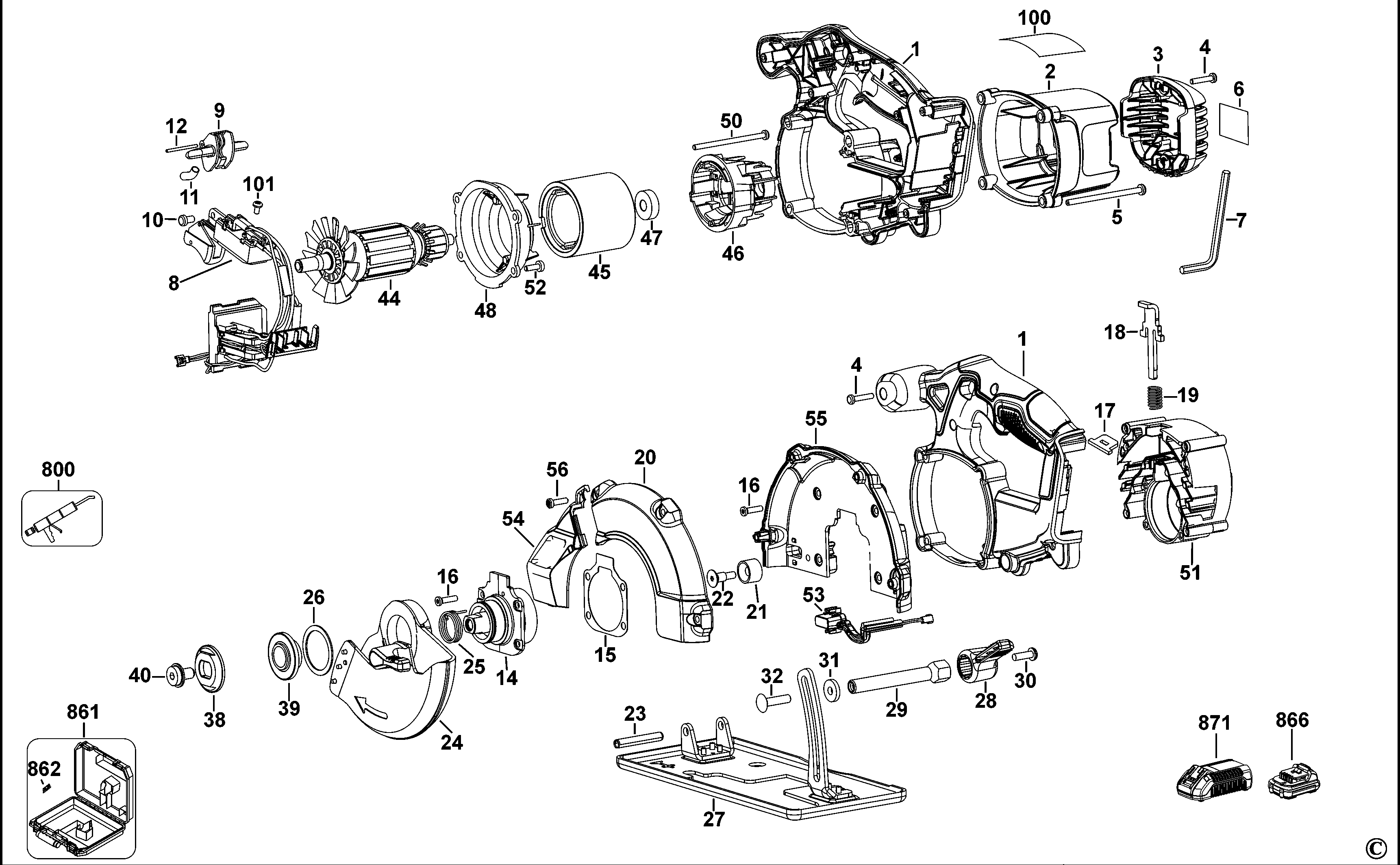

DCS373 АККУМУЛЯТОРНАЯ ДИСКОВАЯ ПИЛА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N064324 | 1 | КОРПУС В КОМПЛЕКТЕ | KR |  |
||
| 2 | N054423 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | KR | |
||
| 3 | N173219 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 4 | 330019-04 | 8 | ВИНТ | KR |  |
||
| 5 | 398987-00 | 4 | ВИНТ | KR | |
||
| 6 | N094673 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 7 | 098000-11 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | KR | |||
| 8 | N414113 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 9 | 605107-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KR | |
||
| 10 | 330019-40 | 1 | ВИНТ | KR | |
||
| 11 | 389120-00 | 1 | ПРУЖИНА | KR | |
||
| 12 | 388531-00 | 1 | ШТИФТ | KR | |
||
| 14 | 659417-00SV | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 15 | 605081-01 | 1 | ПРОКЛАДКА | KR | |
||
| 16 | 613783-00 | 8 | ВИНТ | KR | |
||
| 17 | 605094-00 | 1 | СТЕКЛООЧИСТИТЕЛЬ | KR | |
||
| 18 | 629444-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KR | |
||
| 19 | 58698-00 | 1 | ПРУЖИНА | KR | |
||
| 20 | N095981 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 21 | N248899 | 1 | УПОР | KR | |||
| 22 | 610134-00 | 1 | ВИНТ | KR | |
||
| 23 | 614048-00 | 1 | РЕССОРНЫЙ ШТИФТ | KR | |
||
| 24 | N275619 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 25 | N035365 | 1 | ПРУЖИНА | KR | |
||
| 26 | 150383-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 27 | N132583 | 1 | БАШМАК В СБОРЕ | KR | |
||
| 28 | 605105-00 | 1 | РЫЧАГ | KR | |
||
| 29 | 618901-00 | 1 | ВАЛ | KR | |
||
| 30 | 330045-14 | 1 | ВИНТ | KR | |
||
| 31 | 142013-00 | 1 | ШАЙБА | KR | |
||
| 32 | 098128-85 | 1 | ВАГОННЫЙ БОЛТ | KR | |
||
| 38 | N621119 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KR | |
||
| 39 | 610046-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 40 | 648697-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | KR | |
||
| 44 | N415903 | 1 | ЯКОРЬ В СБОРЕ | INCL 47 | KR | |
|
| 45 | N436044 | 1 | МАГНИТ | KR | |
||
| 46 | N412223 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 47 | N330639 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 48 | N333139 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 50 | N389143 | 4 | ВИНТ | KR | |
||
| 51 | N225696 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |
||
| 52 | 330045-45 | 4 | ВИНТ | KR | |
||
| 53 | N148981 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |
||
| 54 | N218112 | 1 | ОКНО | KR | |
||
| 55 | N095980 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 56 | 330045-06 | 4 | ВИНТ | KR | |
||
| 100 | N408660 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DCS373KR TY2 | KR | ||
| 101 | 384127-01 | 4 | ВИНТ | KR | |
||
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | KR | |
|
| 861 | N153976 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | DCS373M2 | KR | |
|
| 862 | 605265-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | KR | |
||
| 866 | DCB182-KR | 2 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | DCS373M2 | KR | ||
| 871 | DCB115-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | DCS373M2 | KR |
