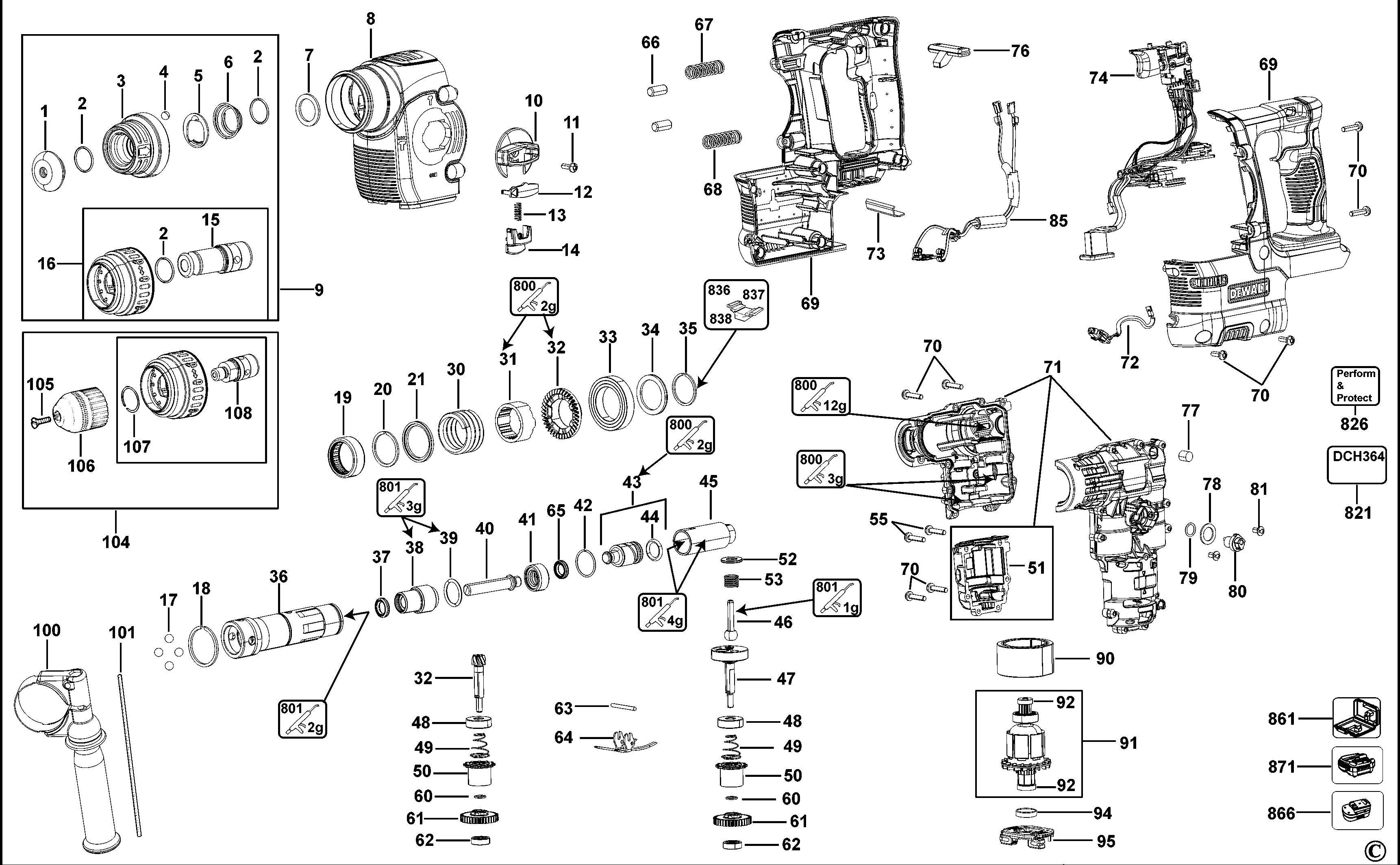

DCH364 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | КОЛПАЧОК | KR |  |
||
| 2 | 579212-00 | 1 | КОЛЬЦО | KR | |
||
| 3 | N774198 | 1 | ТРУБА В СБОРЕ | KR |  |
||
| 4 | 583890-00 | 1 | ШАРИК | KR | |
||
| 5 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 6 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 7 | 590306-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 8 | N137915 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 9 | 584558-00 | 1 | ПАТРОН | KR | |
||
| 10 | N190510 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |
||
| 11 | 324006-16 | 1 | ВИНТ | KR | |
||
| 12 | N034134 | 1 | КРЫШКА | KR | |
||
| 13 | N074923 | 1 | ПРУЖИНА | KR | |
||
| 14 | N190511 | 1 | КНОПКА ОТПИРАНИЯ | KR | |
||
| 15 | N031254 | 1 | ШПИНДЕЛЬ | QCC | KR | |
|
| 16 | 584431-00 | 1 | ВТУЛКА В СБОРЕ | QCC | KR | |
|
| 17 | 583890-00 | 4 | ШАРИК | KR | |
||
| 18 | 323762-07 | 1 | КОЛЬЦО | KR | |
||
| 19 | N149956 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 20 | 488105-00 | 1 | ЗАЖИМ | KR | |
||
| 21 | N043423 | 1 | ШАЙБА | KR | |
||
| 30 | N060009 | 1 | ПРУЖИНА | KR | |
||
| 31 | N072203 | 1 | КОЛЬЦО | KR | |
||
| 32 | N290001 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 33 | 479478-00 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 34 | N043424 | 1 | ШАЙБА | KR | |
||
| 35 | 488390-00 | 1 | ЗАЖИМ | SW26 1.5mm | KR | |
|
| 36 | N288225 | 1 | ШПИНДЕЛЬ | 19mm QCC | KR | |
|
| 37 | 577139-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 38 | 493676-00 | 1 | ВТУЛКА ПОДШИПНИКА | QCC | KR | |
|
| 39 | 590299-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 18.5 X 2.5 | KR | |
|
| 40 | 493675-00 | 1 | БОЁК | QCC | KR | |
|
| 41 | 493677-00 | 1 | НАПРАВЛЯЮЩАЯ ВТУЛКА | QCC | KR | |
|
| 42 | 323762-07 | 1 | КОЛЬЦО | KR | |
||
| 43 | N178363 | 1 | ПЛУНЖЕР В СБОРЕ | 19mm; Inc 222+223 | KR | |
|
| 44 | N114827 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | Dynamic 13x3 | KR | |
|
| 45 | 492822-00 | 1 | ПОРШЕНЬ | KR | |
||
| 46 | 492823-00 | 1 | ШАРОВЫЙ ШПИНДЕЛЬ | KR | |
||
| 47 | N288223 | 1 | КОЛЕНЧАТЫЙ ВАЛ | KR | |
||
| 48 | 477133-00 | 2 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 49 | N466046 | 2 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 50 | N150085 | 1 | ФЛАНЕЦ | KR | |
||
| 51 | N307379 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | KR | |||
| 52 | N108992 | 1 | ШАЙБА | KR | |
||
| 53 | 490286-00 | 1 | ПРУЖИНА | KR | |
||
| 55 | 330019-81 | 2 | ВИНТ | KR | |
||
| 60 | 323763-10 | 2 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 61 | N450704 | 2 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 62 | 330003-40 | 2 | ПОДШИПНИК | KR | |
||
| 63 | 590312-00 | 1 | ШТИФТ | KR | |
||
| 64 | 575022-00 | 1 | ПЛАСТИНА | KR | |
||
| 65 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 66 | 575032-00 | 2 | ШТИФТ | KR | |
||
| 67 | 575030-00 | 1 | ПРУЖИНА | KR | |
||
| 68 | 479313-00 | 1 | ПРУЖИНА | KR | |
||
| 69 | N392850 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | KR | |
||
| 70 | 330019-80 | 16 | ВИНТ | KR | |
||
| 71 | N392851 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | Inc 51 | KR | ||
| 72 | N280480 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |||
| 73 | N269419 | 1 | ФИКСАТОР | KR | |||
| 74 | N392852 | 1 | БЛОК ЭЛЕКТРОНИКИ И ВЫКЛЮЧАТЕЛЬ | KR | |||
| 76 | N072124 | 1 | РЫЧАГ | KR | |
||
| 77 | 582865-00 | 1 | ФИЛЬТР | KR | |
||
| 78 | 1006725-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | 12x18x1.2 | KR | |
|
| 79 | 323711-34 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 80 | 575025-00 | 1 | РЫЧАГ | KR | |
||
| 81 | 330065-04 | 2 | ВИНТ | KR | |
||
| 85 | N335499 | 1 | SET OF LEAD WIRES | KR | |||
| 90 | N230576 | 1 | МАГНИТ | 26mm | KR | |
|
| 91 | N392853 | 1 | ЯКОРЬ В СБОРЕ | Inc 92x2 | KR | |
|
| 92 | N217452 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | 695 | KR | |
|
| 94 | N076342 | 1 | КРЫШКА | KR | |
||
| 95 | N384037 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |
||
| 100 | N112156 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 101 | N290613 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 104 | N591847 | 1 | ЗАЖИМНОЙ ПАТРОН И ШПИНДЕЛЬ В СБОРЕ | Dewalt | KR | |
|
| 105 | 605256-02 | 1 | ВИНТ | KR | |
||
| 106 | 582512-02 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KR | |
||
| 107 | 579212-00 | 1 | КОЛЬЦО | KR | |
||
| 108 | 584676-00 | 1 | ШПИНДЕЛЬ | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | KR | |
|
| 821 | N384627 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
||
| 826 | N196274 | 1 | ЭТИКЕТКА | PERFORM & PROTECT | KR | |
|
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 837 | 596006-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 838 | 596007-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | KR | |
||
| 861 | N383257 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |||
| 866 | DCB360-KR | 2 | АККУМУЛЯТОРНАЯ БАТАРЕЯ, 36 В - 4,0 Ач - 144WH | KR | |||
| 871 | DE9000 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 28В - 36В | Li-Ion | KR |
