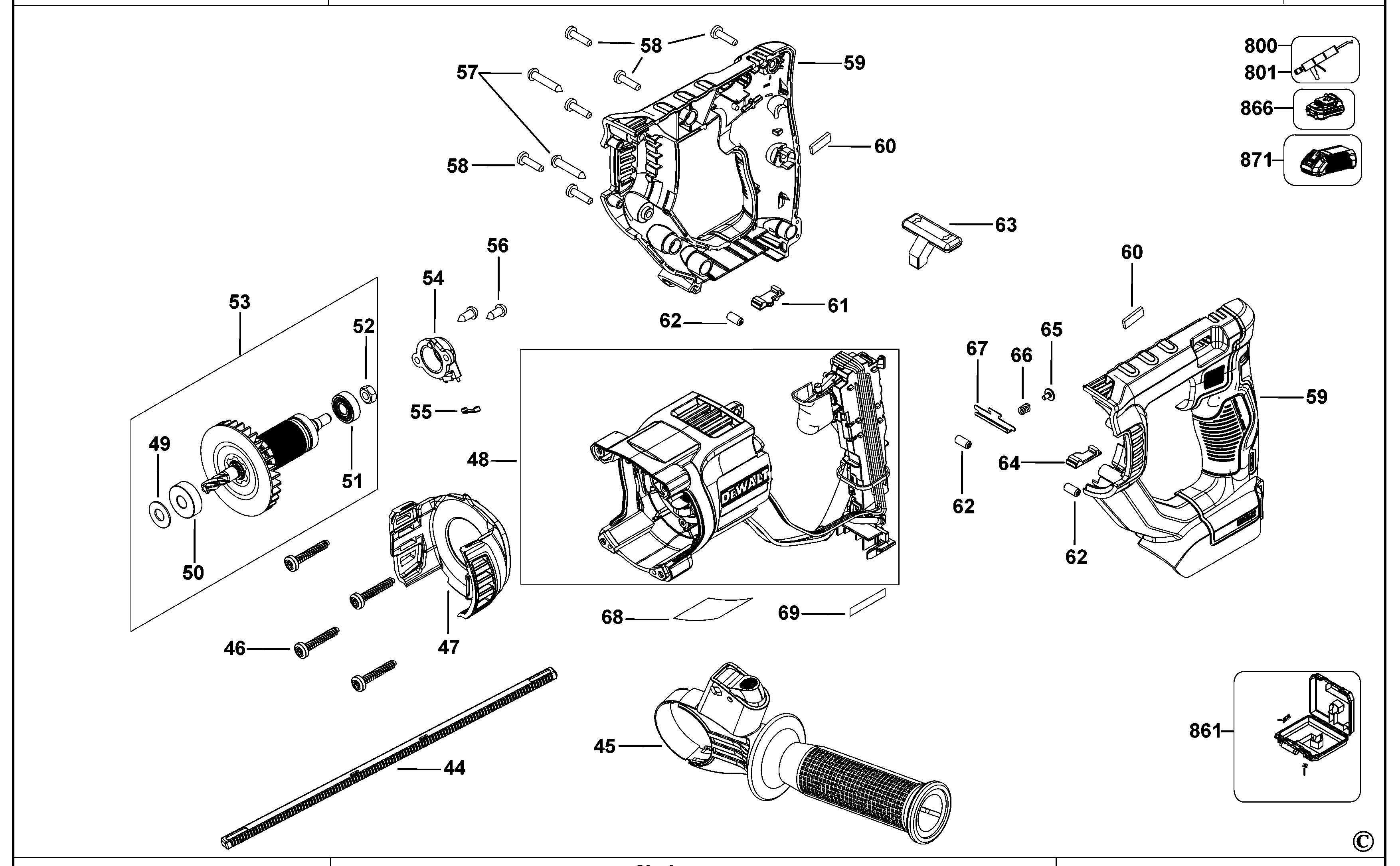

DCH133 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | КОЛПАЧОК | A9 |  |
||
| 2 | 579212-00 | 1 | КОЛЬЦО | A9 | |
||
| 3 | N720573 | 1 | ТРУБА | A9 | |
||
| 4 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 5 | N629539 | 1 | ШАРИК | A9 | |||
| 6 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 7 | N417731 | 1 | КОЖУХ В СБОРЕ | A9 | |
||
| 8 | N496180 | 1 | УПЛОТНЕНИЕ | A9 |  |
||
| 9 | N020023 | 1 | ПОДШИПНИК ШПИНДЕЛЯ | A9 | |
||
| 10 | N424934 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 11 | N394276 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 12 | N417744 | 1 | БОЁК | A9 | |
||
| 13 | N470388 | 1 | НАПРАВЛЯЮЩАЯ ТРУБА | A9 | |
||
| 14 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 15 | N531681 | 1 | ШАЙБА | A9 | |
||
| 16 | N294259 | 1 | КОЛЬЦО | A9 | |
||
| 17 | 589350-00 | 1 | ШАЙБА | A9 | |
||
| 18 | N264677 | 1 | ПРУЖИНА | A9 | |
||
| 19 | N427169 | 1 | КОЛЬЦО | A9 | |||
| 20 | N417737 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 21 | N406151 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 22 | N418035 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |
||
| 23 | N264642 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 24 | N425231 | 1 | ПОРШЕНЬ | A9 | |
||
| 25 | 1005842-00 | 1 | ШАЙБА | A9 | |
||
| 26 | N325041 | 1 | ПОДШИПНИК ШПИНДЕЛЯ | A9 | |
||
| 27 | 1005788-00 | 1 | ШАЙБА | A9 | |
||
| 28 | N267565 | 1 | КОЛЬЦО | A9 | |
||
| 29 | 324006-15 | 3 | ВИНТ | A9 | |
||
| 30 | N417745 | 1 | ПОДШИПНИК | A9 | |
||
| 31 | N264672 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 32 | N495931 | 1 | КОРПУС ПОДШИПНИКА | A9 | |
||
| 33 | N264673 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 34 | 1005812-00 | 1 | ВОЙЛОК | A9 | |
||
| 35 | 1005844-00 | 1 | ШАЙБА | A9 | |
||
| 36 | N417859 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 37 | N417853 | 1 | ФЛАНЕЦ | A9 | |
||
| 38 | N445171 | 2 | ВИНТ | A9 | |
||
| 39 | N418018 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 40 | N493869 | 1 | ПЛАСТИНА | A9 | |
||
| 41 | 1005795-00 | 1 | ПРУЖИНА | A9 | |
||
| 42 | N417861 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 43 | N091381-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 44 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 45 | 1005896-00 | 1 | БОКОВАЯ РУЧКА | A9 | |
||
| 46 | 330065-13 | 4 | ВИНТ | A9 | |
||
| 47 | N356759 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 48 | N485558 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 49 | N554533 | 1 | ШАЙБА | A9 | |||
| 50 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 51 | 1005895-00 | 1 | ПОДШИПНИК | A9 | |
||
| 52 | N467767 | 1 | ГАЙКА | A9 | |
||
| 53 | N485568 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 54 | N467131 | 1 | КРЫШКА ПОДШИПНИКА | A9 | |
||
| 55 | N261987 | 1 | КОЛПАЧОК | A9 | |
||
| 56 | 330065-06 | 2 | ВИНТ | A9 | |
||
| 57 | 330065-09 | 2 | ВИНТ | A9 | |
||
| 58 | 330065-07 | 6 | ВИНТ | A9 | |
||
| 59 | N535834 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 | |
||
| 60 | N328740 | 2 | РЕЗИНОВАЯ ПОДУШКА | A9 | |
||
| 61 | N728013 | 1 | ВСТАВКА | A9 | |
||
| 62 | N487311 | 3 | РЕЗИНА | A9 | |
||
| 63 | N465408 | 1 | ПРИВОД ВПЕР. / НАЗ. | A9 | |
||
| 64 | N728012 | 1 | ВСТАВКА | A9 | |
||
| 65 | N091479 | 1 | КРЕПЛЕНИЕ | A9 | |||
| 66 | N102647 | 1 | ПРУЖИНА | A9 | |
||
| 67 | N467560 | 1 | ПЛАСТИНА | A9 | |
||
| 68 | N548352 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 69 | N476687 | 1 | ЭТИКЕТКА | A9 | |||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | A9 | |
|
| 836 | 1003960-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |
||
| 836 | 1003959-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 846 | N491563 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | A9 | |
||
| 861 | N482081 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
||
| 866 | DCB203-A9 | 2 | BATTERY PACK | A9 |
