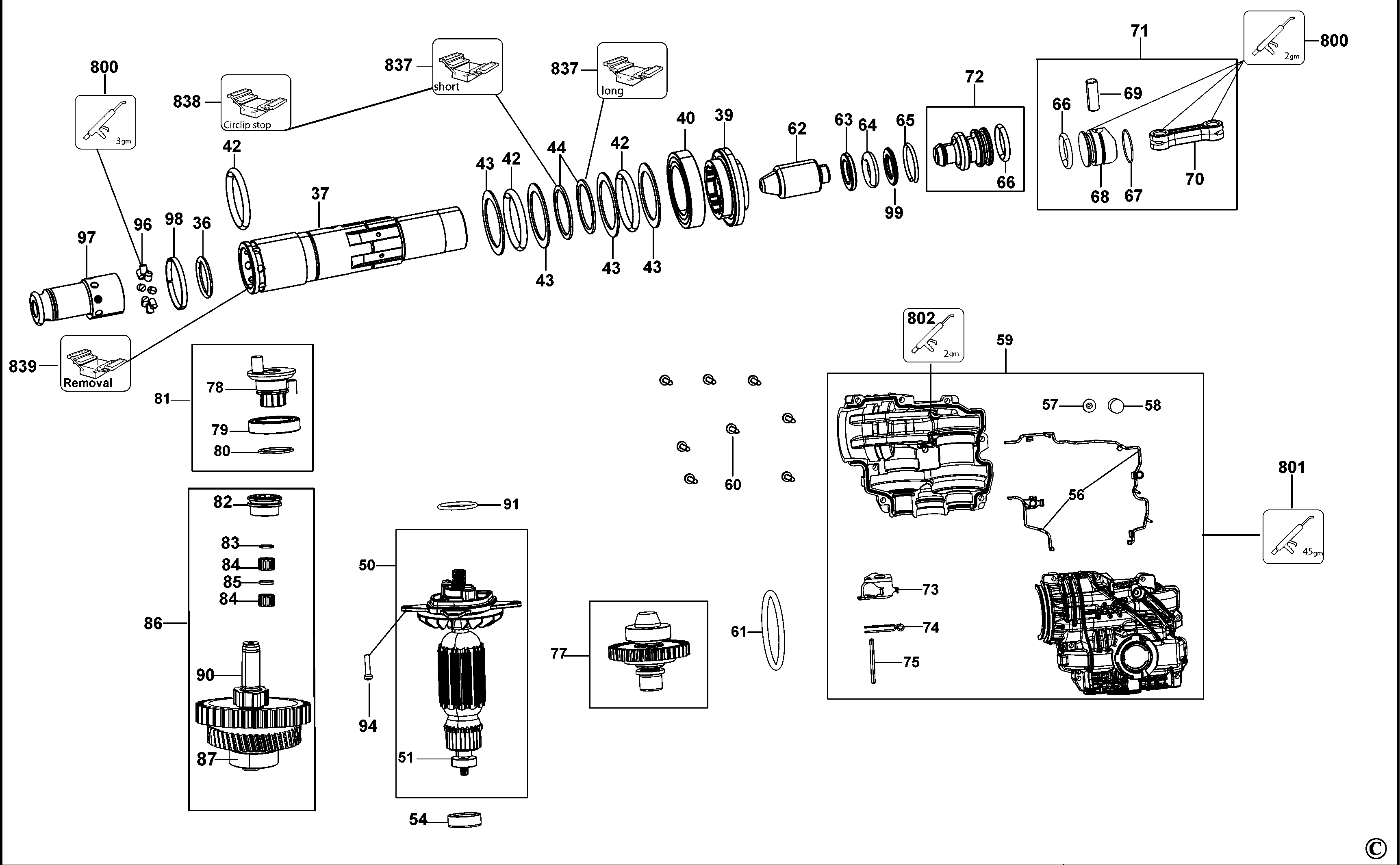

D25333K УДАРНАЯ ДРЕЛЬ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | КОЛПАЧОК | A9 |  |
||
| 2 | 579212-00 | 1 | КОЛЬЦО | A9 | |
||
| 3 | N910599 | 1 | ТРУБА | A9 |  |
||
| 4 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 5 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 6 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 8 | N544044 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | + Seal + Bearing | A9 | |
|
| 10 | 329471-15 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 18 | N544046 | 1 | РУЧКА В СБОРЕ | Pair | A9 | |
|
| 19 | 330019-80 | 5 | ВИНТ | A9 | |
||
| 20 | N106188 | 1 | ПРУЖИНА СЖАТИЯ | A9 | |
||
| 22 | N152623 | 1 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 23 | N544064 | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | Pair | A9 | |
|
| 24 | N106221-01 | 1 | СИЛЬФОН | A9 | |
||
| 26 | 330019-20 | 4 | ВИНТ | A9 | |
||
| 27 | 330019-80 | 11 | ВИНТ | A9 | |
||
| 28 | N267567 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | BLACK | A9 | |
|
| 29 | N091381-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 30 | N364920 | 1 | ВЫКЛЮЧАТЕЛЬ 240В | NON LOCK ON | A9 | |
|
| 31 | N106222 | 1 | СИЛЬФОН | A9 | |
||
| 32 | N159443 | 1 | ОСЬ | A9 | |
||
| 33 | 330019-80 | 2 | ВИНТ | A9 | |
||
| 34 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 35 | 584090-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 36 | N412167 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 20x3 | A9 | |
|
| 37 | N561701 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 38 | N466472 | 1 | ЖГУТ ПРОВОДОВ | A9 | |
||
| 39 | N406771 | 1 | КОНИЧЕСКАЯ ШЕСТЕРНЯ | A9 | |
||
| 40 | 479478-00 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | 6906 | A9 | |
|
| 42 | N421627 | 3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 30X4 | A9 | |
|
| 43 | N395027 | 4 | ШАЙБА | A9 | |
||
| 44 | N422601 | 2 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 45 | N231636 | 1 | ОПОРА | A9 | |
||
| 46 | N453264 | 1 | РЫЧАГ | FR/REV | A9 | |
|
| 47 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 48 | N544178 | 1 | КОМПЛЕКТ ЩЁТОК | A9 | |
||
| 49 | N544068 | 1 | МОСТ | ROTATING BRUSH | A9 | |
|
| 50 | N584772 | 1 | ЯКОРЬ 230В | + MOTOR PLATE | A9 | |
|
| 51 | 605040-02 | 1 | ПОДШИПНИК | A9 | |
||
| 52 | N544427 | 1 | СТАТОР 230В | A9 | |
||
| 53 | N588464 | 1 | ОТРАЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 54 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 56 | N433272 | 1 | УПЛОТНЕНИЕ В СБОРЕ | A9 | |
||
| 57 | N374339 | 1 | ВСТАВКА | A9 | |
||
| 58 | N038257 | 1 | ВОЙЛОК | A9 | |
||
| 59 | N616792 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 60 | 324006-15 | 8 | ВИНТ | A9 | |
||
| 61 | N423558 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | O-RING 43x3.5 | A9 | |
|
| 62 | N459693 | 1 | БОЁК | A9 | |
||
| 63 | N388939 | 1 | ШАЙБА | 14mm | A9 | |
|
| 64 | N412168 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 12x5 | A9 | |
|
| 65 | N413186 | 1 | СТОПОРНОЕ КОЛЬЦО | 23x2 | A9 | |
|
| 66 | N394408 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 17x3 | A9 | |
|
| 67 | N415558 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 19x1 | A9 | |
|
| 68 | N510098 | 1 | ПОРШЕНЬ | A9 | |||
| 69 | N123257 | 1 | ШТИФТ | A9 | |
||
| 70 | N390874 | 1 | ШАТУН | A9 | |
||
| 71 | N505552 | 1 | ПОРШНЕВОЙ КОМПЛЕКТ | A9 | |
||
| 72 | N505553 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |
||
| 73 | N431392 | 1 | ПЛАСТИНА | Switch | A9 | |
|
| 74 | 1005795-00 | 1 | ПРУЖИНА | A9 | |
||
| 75 | N433763 | 1 | ШТИФТ | A9 | |
||
| 77 | N605730 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 78 | N452829 | 1 | КОЛЕНЧАТЫЙ ВАЛ | A9 | |
||
| 79 | N427179 | 1 | ПОДШИПНИК | A9 | |
||
| 80 | N453028 | 1 | ЗАЖИМ | A9 | |
||
| 81 | N505555 | 1 | КОЛЕНЧАТЫЙ ВАЛ | 3KG | A9 | |
|
| 82 | N264669 | 1 | ФЛАНЕЦ | A9 | |
||
| 83 | 323763-10 | 1 | СТОПОРНОЕ КОЛЬЦО | 8; | A9 | |
|
| 84 | N427177 | 2 | СЕПАРАТОР ПОДШИПНИКА | A9 | |
||
| 85 | N433668 | 1 | ВТУЛКА | A9 | |
||
| 86 | N593071 | 1 | РЕДУКТОР В СБОРЕ | A9 | |
||
| 87 | N168103 | 1 | ПОДШИПНИК | A9 | |
||
| 88 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 89 | N413662 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 90 | N513678 | 1 | ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 91 | N512476 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 94 | 324006-14 | 4 | ВИНТ | A9 | |
||
| 96 | N468472 | 8 | ШТИФТ | 4X6 | A9 | |
|
| 97 | N783458 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 98 | N467014 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 99 | N502900 | 1 | ШАЙБА | A9 | |
||
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 801 | 870889-03 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | RENOLIT PARAGON EP ½ - 20 GRAMS | A9 | |
|
| 802 | N770138 | 1 | УПЛОТНЕНИЕ | HYLOMAR ADVANCED | A9 | |
|
| 821 | N581595 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |
||
| 837 | 1003969-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | 3KG | Short | A9 | |
| 837 | 1003968-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | 3KG | Long | A9 | |
| 838 | 1003967-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | 3KG | Limit Stop | A9 | |
| 839 | 1003970-99 | 1 | СПЕЦИНСТРУМЕНТ DIS-ASSEMBLY JIG | 3KG | A9 | ||
| 861 | N519127 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
