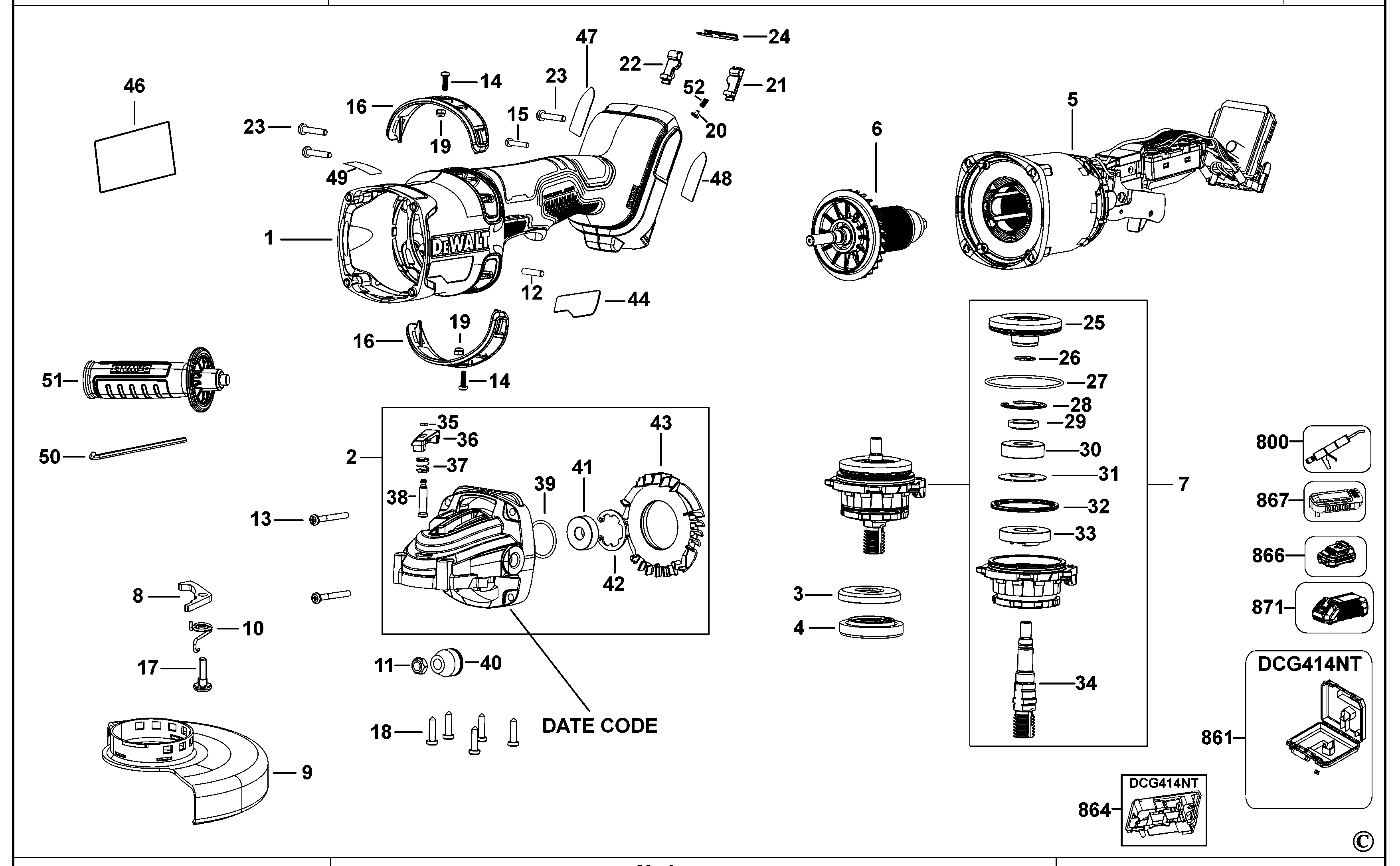

DCG418 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N575277 | 1 | КОРПУС В КОМПЛЕКТЕ | KR |  |
||
| 2 | N557578 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 3 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | KR | ||
| 4 | 659109-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M10 | KR | ||
| 5 | N872949 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |||
| 6 | N825073 | 1 | ЯКОРЬ | KR | |||
| 7 | N557580 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KR | |||
| 8 | N637725 | 1 | РЫЧАГ | KR |  |
||
| 9 | N487790 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 10 | N465886 | 1 | ПРУЖИНА | KR | |
||
| 11 | N372039 | 1 | ГАЙКА | M7 | KR | |
|
| 12 | N071836 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | KR | |
||
| 13 | N412210 | 4 | ВИНТ | M3.63 x 31.75 mm T15 | KR | |
|
| 14 | N575500 | 2 | ВИНТ | KR | |||
| 15 | 330019-03 | 1 | ВИНТ | KR | |
||
| 16 | N436965 | 2 | ОТДУШИНА | KR | |
||
| 17 | N297219 | 1 | ВИНТ | M4 | KR | |
|
| 18 | 330045-06 | 5 | ВИНТ | KR | |
||
| 19 | 330015-00 | 2 | ГАЙКА | KR | |
||
| 20 | N091479 | 1 | КРЕПЛЕНИЕ | KR | |||
| 21 | N728013 | 1 | ВСТАВКА | KR | |
||
| 22 | N728012 | 1 | ВСТАВКА | KR | |
||
| 23 | 330019-04 | 7 | ВИНТ | KR | |
||
| 24 | N467560 | 1 | ПЛАСТИНА | KR | |
||
| 25 | N449470 | 1 | ШЕСТЕРНЯ | KR | |
||
| 26 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 27 | N307625 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 28 | N481950 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 29 | N390307 | 1 | ПРОСТАВКА | KR | |
||
| 30 | 605040-24 | 1 | ПОДШИПНИК | KR | |
||
| 31 | N390308 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 32 | N390307 | 1 | ПРОСТАВКА | KR | |
||
| 33 | N448927 | 1 | ШАЙБА | M14 | KR | |
|
| 34 | N494070 | 1 | ШПИНДЕЛЬ | M10 | KR | ||
| 35 | N263699 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 36 | N278899 | 1 | КНОПКА | SPINDLE | KR | |
|
| 37 | N263579 | 1 | ПРУЖИНА | KR | |
||
| 38 | N481683 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 39 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 40 | N461411 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 10T | KR | |
|
| 41 | N175104 | 1 | ПОДШИПНИК | KR | |
||
| 42 | N453031 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 43 | N401958 | 1 | ДЕФЛЕКТОР | KR | |
||
| 44 | N865169 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 46 | N871424 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 47 | N870781 | 1 | ЭТИКЕТКА | LEFT FOOT; LH | KR | ||
| 48 | N870783 | 1 | ЭТИКЕТКА | RH; RIGHT FOOT | KR | ||
| 49 | N456231 | 1 | ЭТИКЕТКА | KR | |
||
| 50 | N107295 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 6 mm | KR | |
|
| 51 | N382311 | 1 | БОКОВАЯ РУЧКА | KR | |
||
| 52 | N461735 | 1 | ПРУЖИНА | KR | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KR | |
|
| 861 | N279261 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
||
| 864 | N846780 | 1 | ВСТАВКА | KR | |||
| 866 | DCB609-KR | 2 | BATTERY PACK | DCG418X2 | KR | ||
| 867 | N462141 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | KR | |
||
| 871 | DCB118-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | 54V 8A | DCG418X2 | KR |
