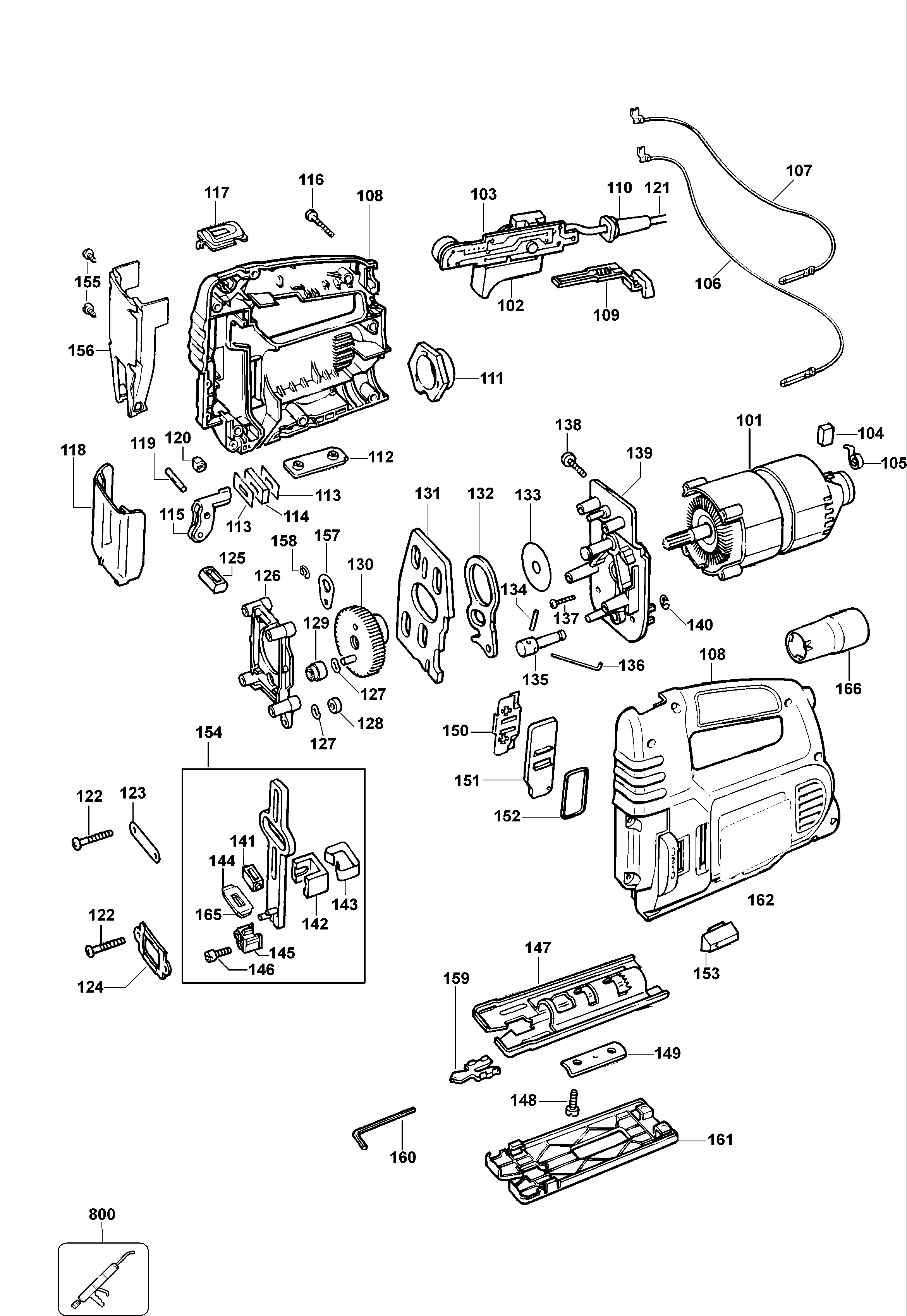

DW319 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 478142-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ 230В | KR | |||
| 101 | 574751-08 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | TYPE 1A 230V | KR | ||
| 102 | 795668-02 | 1 | ВЫКЛЮЧАТЕЛЬ | KR |  |
||
| 103 | 795690-01 | 1 | БЛОК ЭЛЕКТРОНИКИ В СБОРЕ | KR | |||
| 104 | 832998-07 | 2 | ЩЁТКА | BK07 | KR | |
|
| 105 | 747634 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 106 | 811562 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 107 | 811563 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 108 | 368600-11 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | KR | |||
| 109 | 795876-00 | 1 | КНОПКА В СБОРЕ | KR | |||
| 110 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 111 | 805156 | 1 | РОЗЕТКА | KR | |||
| 112 | 795666 | 1 | ПЛАСТИНА | KR | |
||
| 113 | 795656 | 2 | ПЛАСТИНА | KR | |||
| 114 | 795653 | 1 | УПЛОТНЕНИЕ | KR | |||
| 115 | 795670 | 1 | ОПОРА РЕЖУЩЕГО ДИСКА В СБОРЕ | KR | |
||
| 116 | 809961 | 7 | ВИНТ | KR | |
||
| 117 | 795877-00 | 1 | ВСТАВКА | KR | |||
| 118 | 795881 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 119 | 795699 | 1 | ШТИФТ | KR | |||
| 120 | 795673 | 2 | ВТУЛКА | KR | |
||
| 121 | 330120-86 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR |  |
||
| 122 | 807025 | 4 | ВИНТ | KR | |
||
| 123 | 795647 | 1 | ЗАЖИМ | KR | |
||
| 124 | 795682 | 1 | ЗАЖИМ | KR | |
||
| 125 | 795680 | 1 | ПОДШИПНИК | KR | |||
| 126 | 795651 | 1 | ОТЛИВКА | KR | |||
| 127 | 823954 | 2 | ШАЙБА | KR | |
||
| 128 | 795708-01 | 1 | ПРОСТАВКА | KR | |
||
| 129 | 795688-01 | 1 | РОЛИК | TY 1 DC FROM 9607 | KR | ||
| 129 | 795688-00 | 1 | РОЛИК | TYPE 1A | KR | |
|
| 129 | 806315 | 1 | РОЛИК В СБОРЕ | TY 1 DC UPTO 9607 | KR | ||
| 130 | 478142-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ 230В | TYPE 1 | KR | ||
| 130 | 374289 | 1 | ШЕСТЕРНЯ | TYPE 1A | KR | |
|
| 131 | 805623-03 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | KR | |||
| 132 | 795679 | 1 | ВИЛКА | KR | |||
| 133 | 795648 | 1 | ШАЙБА | KR | |||
| 134 | 795650 | 1 | ШТИФТ | KR | |||
| 135 | 375357 | 1 | ВАЛ | TYPE 1A | KR | ||
| 135 | 795674 | 1 | ВАЛ | TYPE 1 | KR | ||
| 136 | 795675 | 1 | СТЕРЖЕНЬ | KR | |
||
| 137 | 747329 | 4 | ВИНТ | KR | |
||
| 138 | 849256 | 2 | ВИНТ | KR | |
||
| 139 | 584392-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TYPE 1A | KR | |
|
| 139 | 795677-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TYPE 1 | KR | ||
| 140 | 795678 | 1 | СТОПОРНОЕ КОЛЬЦО | TYPE 1 | KR | ||
| 141 | 795644 | 1 | ПОДШИПНИК | TYPE 1 | KR | ||
| 142 | 795645 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 143 | 795646 | 1 | ПРУЖИНА | KR | |||
| 144 | 874151 | 1 | ПЛАСТИНА | TYPE 1 | KR | ||
| 145 | 368382-01 | 1 | ЗАЖИМ | TYPE 1A | KR | |
|
| 145 | 806316 | 1 | ЗАЖИМ | TYPE 1 | KR | ||
| 146 | 571055-00 | 2 | ВИНТ | KR | |||
| 147 | 795639 | 1 | БАШМАК В СБОРЕ | KR | |||
| 148 | 571056-00 | 1 | ВИНТ | TYPE 1A | KR | |
|
| 148 | 571056-00 | 1 | ВИНТ | TYPE 1 | KR | |
|
| 149 | 805981-00 | 1 | ОПОРА | KR | |||
| 150 | 795687 | 1 | ПРУЖИНА | KR | |||
| 151 | 795685-00 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 152 | 795684 | 1 | УПЛОТНЕНИЕ | KR | |||
| 153 | 795686-00 | 1 | РУЧКА | KR | |||
| 154 | 376752-01 | 1 | ВАЛ В СБОРЕ | KR | |||
| 155 | 821057 | 4 | ВИНТ | No 6 x 12.7mm | KR | |
|
| 156 | 795880-01 | 1 | КРЫШКА | KR | |||
| 157 | 372617 | 1 | ПРОСТАВКА | TY 1 DC FROM 9607 | KR | ||
| 157 | 795708-01 | 1 | ПРОСТАВКА | TYPE 1A | KR | |
|
| 157 | 806321 | 1 | ПРОСТАВКА | TY 1 DC UPTO 9607 | KR | ||
| 158 | 806324 | 1 | СТОПОРНОЕ КОЛЬЦО | TYPE 1 | KR | ||
| 159 | 795710 | 3 | УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСЩЕПЛЕНИЯ | KR | |||
| 160 | 571057-01 | 1 | TORX 50 WRENCH | TYPE 1 | KR | |
|
| 160 | 571057-01 | 1 | TORX 50 WRENCH | TYPE 1A | KR | |
|
| 161 | 806485 | 1 | КРЫШКА | KR | |||
| 162 | 578744-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 165 | 795694 | 1 | УПЛОТНЕНИЕ | TYPE 1 | KR | |
|
| 166 | 798010 | 1 | АДАПТЕР ПЫЛЕУДАЛЕНИЯ | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
