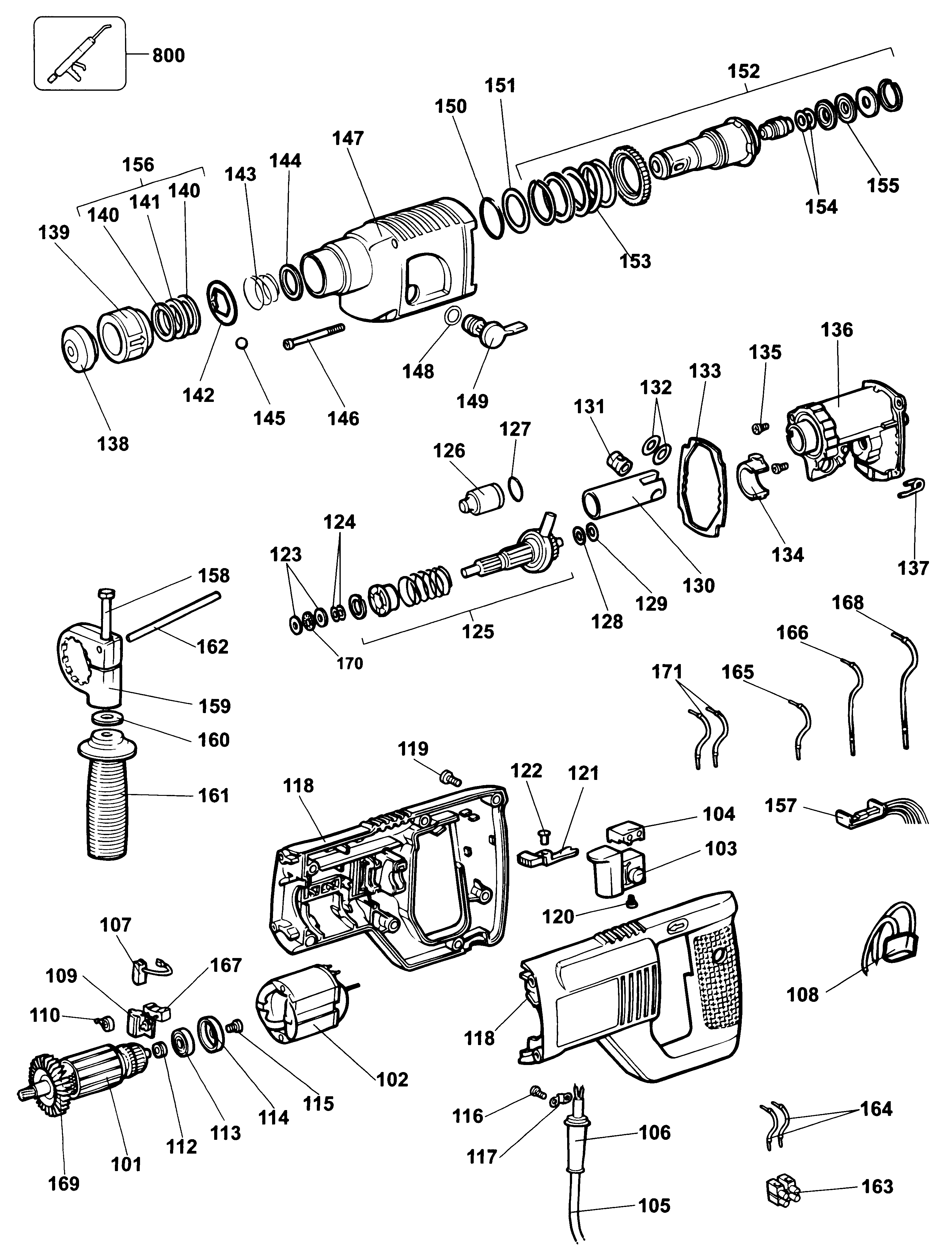

DW550 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 873874-01 | 1 | ARMATURE 115V | 115/120 V | A9 | ||
| 101 | 879424-01 | 1 | ЯКОРЬ | 220/240 V | A9 | ||
| 102 | 320032 | 1 | СТАТОР | 220/240 V | A9 | ||
| 102 | 873875 | 1 | FIELD 115V | 115/120 V | A9 | ||
| 103 | 324556-49 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 |  |
||
| 104 | 324400-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | A9 | |||
| 105 | 321529 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 106 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 107 | 323660-01 | 2 | ЩЁТКА 230В | A9 | |
||
| 109 | 323496-01 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |||
| 110 | 872843 | 2 | ПРУЖИНА | A9 | |||
| 112 | 918687 | 1 | ПРОСТАВКА | A9 | |||
| 113 | 330003-19 | 1 | ПОДШИПНИК | A9 |  |
||
| 114 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 115 | 911276 | 1 | ВИНТ | A9 | |
||
| 116 | D911324 | 4 | ВИНТ | A9 | |
||
| 117 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 118 | 323503-02 | 1 | СОСТАВНОЙ КОРПУС | A9 | |||
| 119 | 911325 | 7 | ВИНТ | A9 | |||
| 120 | 911026 | 3 | ВИНТ | A9 | |
||
| 121 | 323490-08 | 1 | РЫЧАГ | A9 | |||
| 122 | 324165-03 | 1 | ВСТАВКА | 220/240 V | A9 | ||
| 123 | 324431-02 | 2 | ШАЙБА | A9 | |||
| 124 | 323794-00 | 2 | ПРУЖИНА | A9 | |||
| 125 | 874592 | 1 | ВАЛ | A9 | |||
| 126 | 870621 | 1 | ПЛУНЖЕР | A9 | |||
| 127 | 577168-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 128 | 324431-03 | 1 | WASHER 7 | A9 | |
||
| 129 | 324430-03 | 1 | УПОРНЫЙ ПОДШИПНИК | A9 | |
||
| 130 | 875345 | 1 | ПОРШЕНЬ | A9 | |||
| 131 | 487143-00 | 1 | ОСЬ | A9 | |
||
| 132 | 870875 | 2 | ШАЙБА | A9 | |||
| 133 | 870882 | 1 | ПРОКЛАДКА | A9 | |||
| 134 | 871987 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 135 | 872745 | 2 | ВИНТ | A9 | |||
| 136 | 324937-00 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 137 | 870471 | 1 | ПРУЖИНА | A9 | |||
| 138 | 871469 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 139 | 870954 | 1 | ВТУЛКА | A9 | |||
| 140 | 323492-00 | 2 | ШАЙБА | A9 | |
||
| 141 | 323480-00 | 1 | ПРОСТАВКА | A9 | |||
| 142 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 143 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 144 | 871670 | 1 | ШАЙБА | A9 | |||
| 145 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 146 | 911517 | 4 | ВИНТ | A9 | |||
| 147 | 325745-49 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 148 | 870907 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 149 | 321948 | 1 | РЫЧАГ | A9 | |||
| 150 | 870881 | 1 | ШАЙБА | A9 | |||
| 151 | 870880 | 1 | ШАЙБА | A9 | |||
| 152 | 870950-01 | 1 | ШПИНДЕЛЬ | A9 | |||
| 153 | 918782 | 1 | ПРУЖИНА | A9 | |||
| 154 | 873012 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 155 | N451068 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 156 | 327354-00 | 1 | ШАЙБА В СБОРЕ | A9 | |||
| 157 | 324552-04 | 1 | ELECTRONIC 115V | 115/120 V | A9 | ||
| 157 | 324552-00 | 1 | БЛОК ЭЛЕКТРОНИКИ 220В | 220/240 V | A9 | ||
| 158 | 813918 | 1 | ВИНТ | A9 | |
||
| 159 | 870911 | 1 | ЗАЖИМ | A9 | |||
| 160 | 916861 | 1 | ШАЙБА | A9 | |||
| 161 | 872712 | 1 | HANDLE | A9 | |||
| 162 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 163 | 323534-00 | 1 | РАЗЪЁМ | A9 | |||
| 164 | 323635-10 | 2 | LEAD 70MM | A9 | |||
| 165 | 877357 | 2 | LEAD 160MM BLACK | A9 | |||
| 166 | 879870 | 1 | LEAD 220MM RED | A9 | |||
| 168 | 878846 | 1 | LEAD 360MM | A9 | |
||
| 169 | 324401-00 | 1 | ВЕНТИЛЯТОР | A9 | |||
| 170 | 324430-02 | 1 | УПОРНЫЙ ПОДШИПНИК | A9 | |||
| 171 | 877357 | 2 | LEAD 160MM BLACK | A9 | |||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
