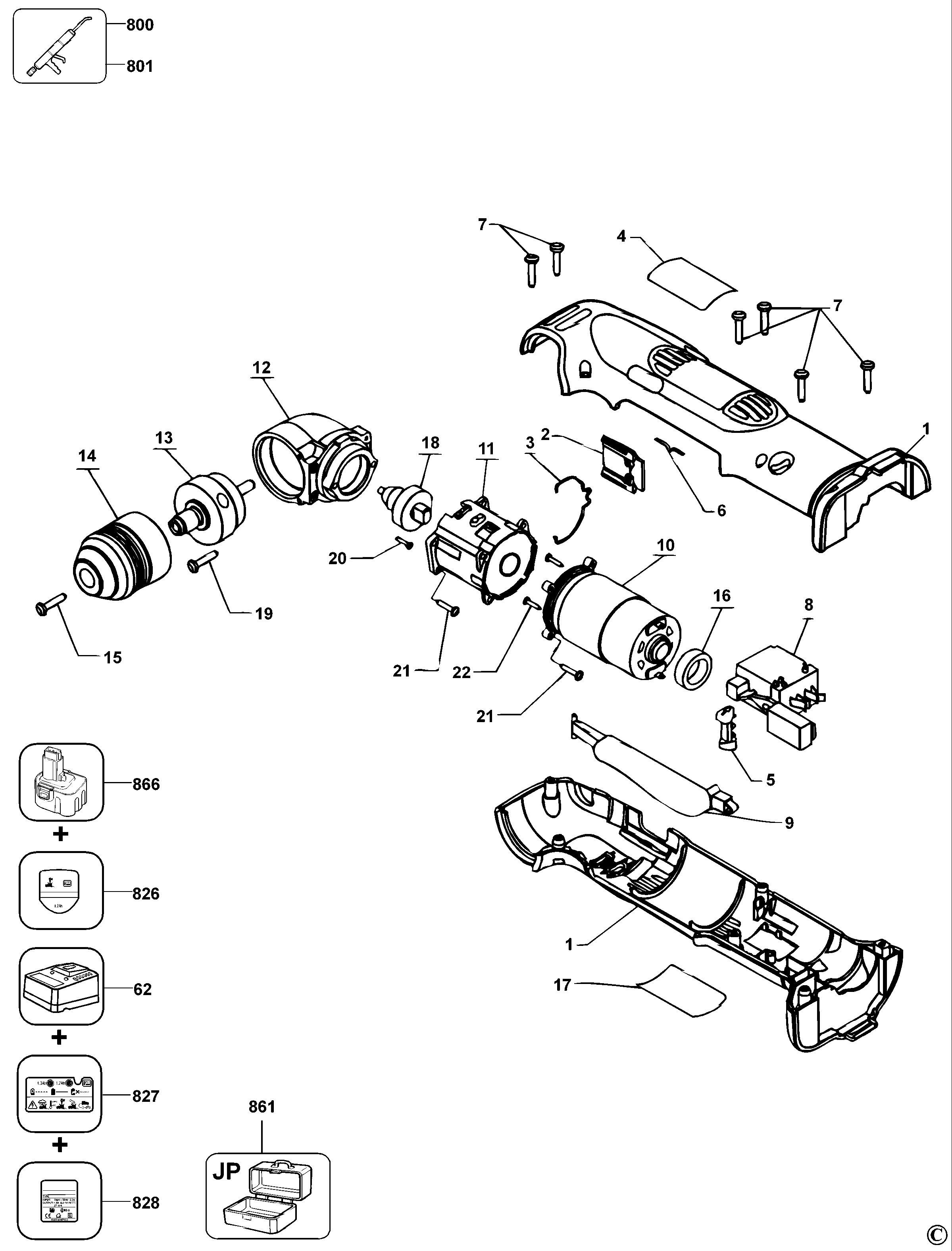

DW955 УГЛОВАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 383841-08 | 1 | КОРПУС В КОМПЛЕКТЕ | JP |  |
||
| 2 | 383842-00 | 1 | ПРИВОД | JP | |||
| 3 | 383184-00 | 1 | ПРУЖИНА | JP | |
||
| 4 | 149490-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |
||
| 5 | 383843-00 | 1 | ПОЛЗУН | JP | |||
| 6 | 144658-00 | 1 | ПРУЖИНА | JP | |||
| 7 | 330019-00 | 6 | ВИНТ | M3x16 T10 PLASTITE | JP |  |
|
| 7 | 682211-00 | 6 | ВИНТ | JP | |
||
| 8 | 152274-13 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |
||
| 9 | 383844-00 | 1 | ЛОПАТКА | JP | |||
| 10 | 391886-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | JP | |
||
| 11 | 383839-00 | 1 | РЕДУКТОР В СБОРЕ | JP | |||
| 12 | 383837-00 | 1 | КОРПУС РЕДУКТОРА | JP | |||
| 13 | 383840-00 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | JP | |||
| 14 | 330075-46 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | JP | |
||
| 15 | 605256-02 | 1 | ВИНТ | JP | |
||
| 16 | 387740-00 | 1 | АМОРТИЗАТОР | JP | |||
| 16 | 391564-00 | 1 | ПРОСТАВКА | JP | |
||
| 17 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 18 | 386492-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ И РЕДУКТОР В СБОРЕ | JP | |||
| 19 | 80164-00 | 1 | ВИНТ | JP | |
||
| 20 | 55206-00 | 1 | ВИНТ | JP | |
||
| 21 | 98091-10 | 8 | ВИНТ | JP | |
||
| 22 | 156179-00 | 2 | ВИНТ | JP | |
||
| 62 | 572576-01 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | JP | |
||
| 62 | 388683-06 | 1 | CHARGER 100V | JP | |||
| 62 | 572576-00 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | JP | |
||
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | JP | |
|
| 800 | 761995-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 180 Grams | JP | ||
| 801 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | JP | |
|
| 826 | 578763-01 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | JP | |||
| 827 | 643500-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |
||
| 828 | 583471-05 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | JP | |
||
| 861 | 383876-00 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP | |||
| 866 | 398908-03 | 1 | АККУМ. БАТАРЕЯ, 9,6В-1,3А*ч-12,48Вт*ч | Ni-Cad - DE9062 | JP | ||
| 866 | 582803-00 | 1 | BATTERY 9.6V - 2.0AH | Ni-Cad - DE9061 | JP | |
