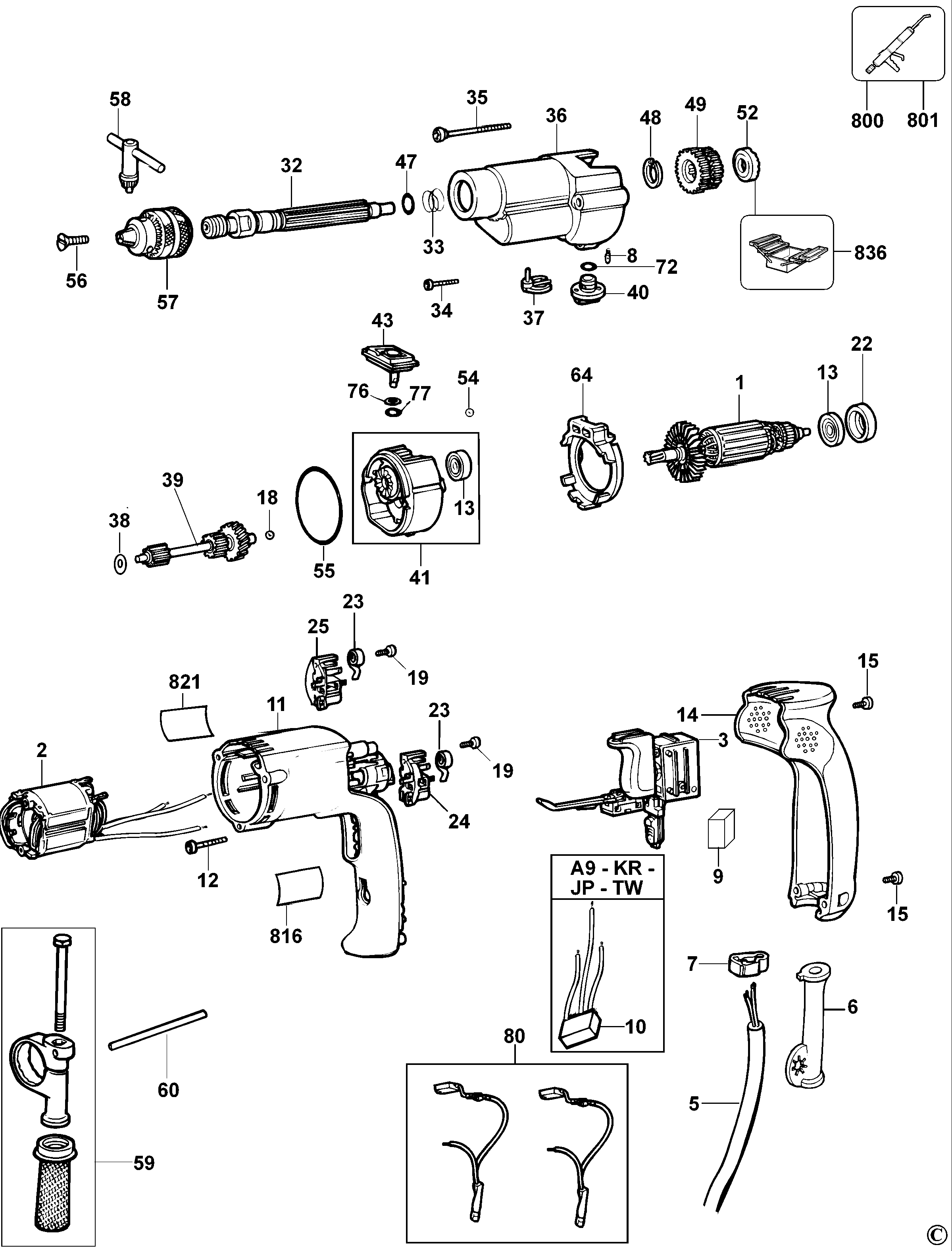

D21720 УДАРНАЯ ДРЕЛЬ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 495835-02 | 1 | ЯКОРЬ В СБОРЕ | 100 V | JP | ||
| 2 | 495833-02 | 1 | СТАТОР В СБОРЕ | 100 V | JP | ||
| 3 | 586469-01 | 1 | SWITCH 115V | JP |  |
||
| 5 | 330120-65 | 1 | КОМПЛЕКТ ПРОВОДОВ | 100 V | JP | ||
| 6 | 401751-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |||
| 7 | 494960-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |||
| 8 | 326467-00 | 2 | СТОПОР | JP |  |
||
| 9 | 930026-01 | 1 | УПОР | JP | |
||
| 10 | 496516-00 | 1 | КОНДЕНСАТОР | JP | |||
| 11 | N014399 | 1 | КОРПУС СТАТОРА | JP | |
||
| 12 | 496932-00 | 2 | ВИНТ | JP | |||
| 13 | 605040-55 | 2 | ПОДШИПНИК 608 | JP | |
||
| 14 | 610140-00 | 1 | КРЫШКА РУЧКИ | JP | |||
| 15 | 330019-13 | 3 | ВИНТ | M4X19 T20 | JP | |
|
| 18 | 936840-00 | 1 | ШАРИК СТАЛЬНОЙ | JP | |
||
| 19 | 330065-06 | 2 | ВИНТ | JP | |
||
| 22 | 389824-00 | 1 | ЧЕХОЛ | JP | |
||
| 23 | 402759-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | JP | |
||
| 24 | 401877-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 25 | 401878-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 32 | 628831-00 | 1 | ШПИНДЕЛЬ | JP | |||
| 33 | 931890 | 1 | ПРУЖИНА | JP | |
||
| 34 | 330019-14 | 1 | ВИНТ | JP | |
||
| 34 | 330019-45 | 1 | ВИНТ | JP | |
||
| 35 | 396614-00 | 2 | ВИНТ | JP | |||
| 36 | 401842-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |||
| 37 | 401735-00 | 1 | ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ | JP | |
||
| 38 | 176659-00 | 1 | ШАЙБА | JP | |
||
| 39 | 1005918-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | JP | |||
| 40 | 401733-00 | 1 | РЫЧАГ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ | JP | |||
| 41 | 578961-05 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | JP | |||
| 43 | 401750-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 47 | 930028-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 48 | 144803-00 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 49 | 397239-01 | 1 | ШЕСТЕРНЯ | JP | |
||
| 52 | 945706-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ | JP | |
||
| 54 | 000903-00 | 1 | ШАРИК | JP | |
||
| 55 | 401847-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 56 | 605256-02 | 1 | ВИНТ | JP | |
||
| 57 | 584925-02 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | JP | |
||
| 58 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | JP | |
||
| 59 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | JP | |
||
| 60 | 940357-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | JP | |
||
| 64 | 176811-00 | 1 | ОТРАЖАТЕЛЬ | JP | |
||
| 72 | 061145-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 76 | 050050-00 | 1 | КОЛЬЦО | JP | |
||
| 77 | 176659-00 | 1 | ШАЙБА | JP | |
||
| 80 | N081423 | 1 | BRUSH PAIR 115V | JP | |||
| 800 | 429911-00 | 1 | GREASE 40 GMS | JP | |
||
| 801 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | JP | |
|
| 816 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |
||
| 821 | 495998-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 836 | 559596-99 | 1 | СПЕЦИНСТРУМЕНТ PULLER | JP |
