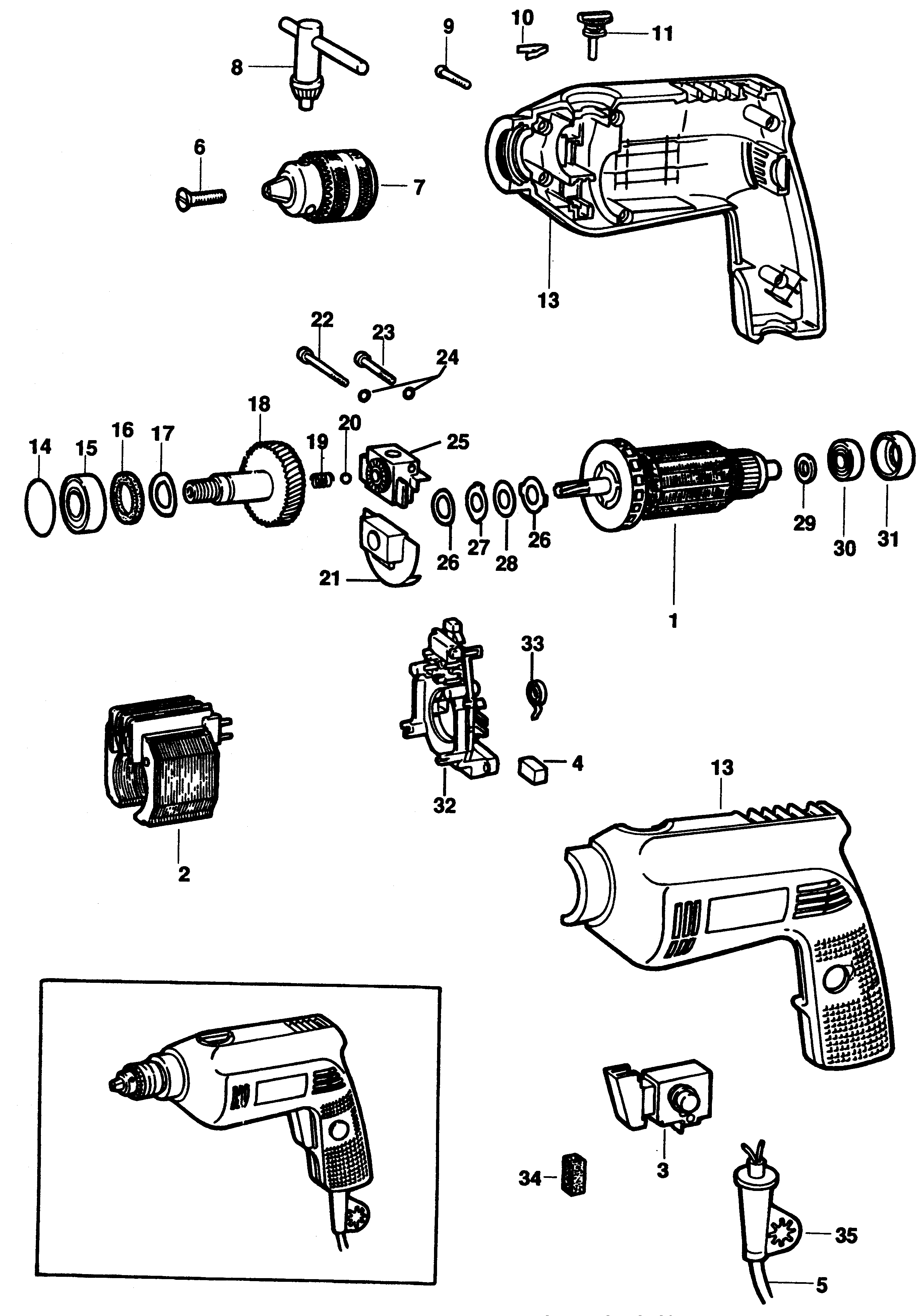

P2169 ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 940289 | 1 | ЯКОРЬ | AE-MX-PA-SG-VE 115V | KR | ||
| 1 | 940289 | 1 | ЯКОРЬ | GB 115V | KR | ||
| 1 | 949819-01 | 1 | ЯКОРЬ | KP-SG 100V | KR | ||
| 1 | 939817 | 1 | ЯКОРЬ | KR | |||
| 1 | 939817 | 1 | ЯКОРЬ | AU-2269 | KR | ||
| 1 | 939817 | 1 | ЯКОРЬ | PT | KR | ||
| 1 | 939817 | 1 | ЯКОРЬ | GB 240V | KR | ||
| 2 | 939818-03 | 1 | СТАТОР | KP-SG 100V | KR | ||
| 2 | 939818-02 | 1 | СТАТОР | AE-MX-PA-SG-VE 115V | KR | ||
| 2 | 939818-02 | 1 | СТАТОР | GB 115V | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | KR | |||
| 2 | 939818-00 | 1 | СТАТОР | AU-2269 | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | PT | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | GB 240V | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | AU-2269 | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | PT | KR | ||
| 2 | 939818-00 | 1 | СТАТОР | GB 240V | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | AU-2269 | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | PT | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | GB 240V | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | AE-MX-PA-SG-VE 115V | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | GB 115V | KR | ||
| 3 | 949731-02 | 1 | ВЫКЛЮЧАТЕЛЬ | KP-SG 100V | KR | ||
| 4 | 932047 | 2 | ЩЁТКА | AE-MX-PA-SG-VE 115V | KR | ||
| 4 | 932047 | 2 | ЩЁТКА | GB 115V | KR | ||
| 4 | 932047 | 2 | ЩЁТКА | KP-SG 100V | KR | ||
| 4 | 931235-00 | 2 | ЩЁТКА 230В | KR | |||
| 4 | 931235-00 | 2 | ЩЁТКА 230В | GB 240V | KR | ||
| 4 | 931235-00 | 2 | ЩЁТКА 230В | AU-2269 | KR | ||
| 4 | 931235-00 | 2 | ЩЁТКА 230В | PT | KR | ||
| 5 | 949843-02 | 1 | КАБЕЛЬ | KR | |||
| 5 | 949843-02 | 1 | КАБЕЛЬ | PT | KR | ||
| 5 | 949843-33 | 1 | КАБЕЛЬ | KP-SG 100V | KR | ||
| 5 | 330060-03 | 1 | КАБЕЛЬ И ШТЕПСЕЛЬНАЯ ВИЛКА | GB 240V | KR | ||
| 5 | 949843-19 | 1 | КАБЕЛЬ | AU-2269 | KR | ||
| 5 | 949843-26 | 1 | КАБЕЛЬ | AE-MX-PA-SG-VE 115V | KR | ||
| 5 | 330061-04 | 1 | CORDSET (M/PLUG) | GB 115V | KR |  |
|
| 6 | 949890-01 | 1 | ВИНТ | KR | |||
| 7 | 330033-18 | 1 | CHUCK 10MM | KR | |
||
| 8 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR |  |
||
| 9 | 930079-01 | 6 | ВИНТ | KR | |
||
| 10 | 933021 | 1 | ПРУЖИНА | KR | |||
| 11 | 937775-01 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | KR | |||
| 13 | 940454-01 | 1 | КОРПУС СТАТОРА | KR | |||
| 14 | 938133-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 15 | 605040-25 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 16 | 939570 | 1 | ВОЙЛОК | KR | |||
| 17 | 930028-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 18 | 939153-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 19 | 934962 | 1 | ПРУЖИНА | KR | |||
| 20 | 930012 | 1 | ШАРИК | KR | |
||
| 21 | 934932 | 1 | БЛОК | KR | |||
| 22 | 938146 | 1 | ВИНТ | KR | |||
| 23 | 938140 | 1 | ВИНТ | KR | |||
| 24 | 932839-00 | 2 | ШАЙБА | KR | |
||
| 25 | 937776 | 1 | БЛОК | KR | |||
| 26 | 934951 | 2 | СПЕЦИАЛЬНАЯ ШАЙБА | KR | |||
| 27 | 939564 | 1 | ШАЙБА | KR | |||
| 28 | 931249 | 1 | ШАЙБА | KR | |||
| 29 | 931245 | 1 | ПРОСТАВКА | KR | |||
| 30 | 330003-02 | 1 | ПОДШИПНИК | KR | |
||
| 31 | 930029-00 | 1 | HOLDER BEARING | KR | |
||
| 32 | 936678 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | AE-MX-PA-SG-VE 115V | KR | ||
| 32 | 936678 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | GB 115V | KR | ||
| 32 | 936678 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KP-SG 100V | KR | ||
| 32 | 938046 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |||
| 32 | 938046 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | AU-2269 | KR | ||
| 32 | 938046 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | PT | KR | ||
| 32 | 938046 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | GB 240V | KR | ||
| 33 | 931221-00 | 2 | ПРУЖИНА | KR | |||
| 34 | 930026 | 1 | ПЕНОМАТЕРИАЛ | KR | |||
| 35 | 934961-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | AU-2269 | KR | ||
| 35 | 934961-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | PT | KR | ||
| 35 | 934961-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 35 | 934961-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | GB 240V | KR | ||
| 35 | 934961-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | AE-MX-PA-SG-VE 115V | KR | ||
| 35 | 934961-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | GB 115V | KR | ||
| 35 | 934961-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KP-SG 100V | KR |
