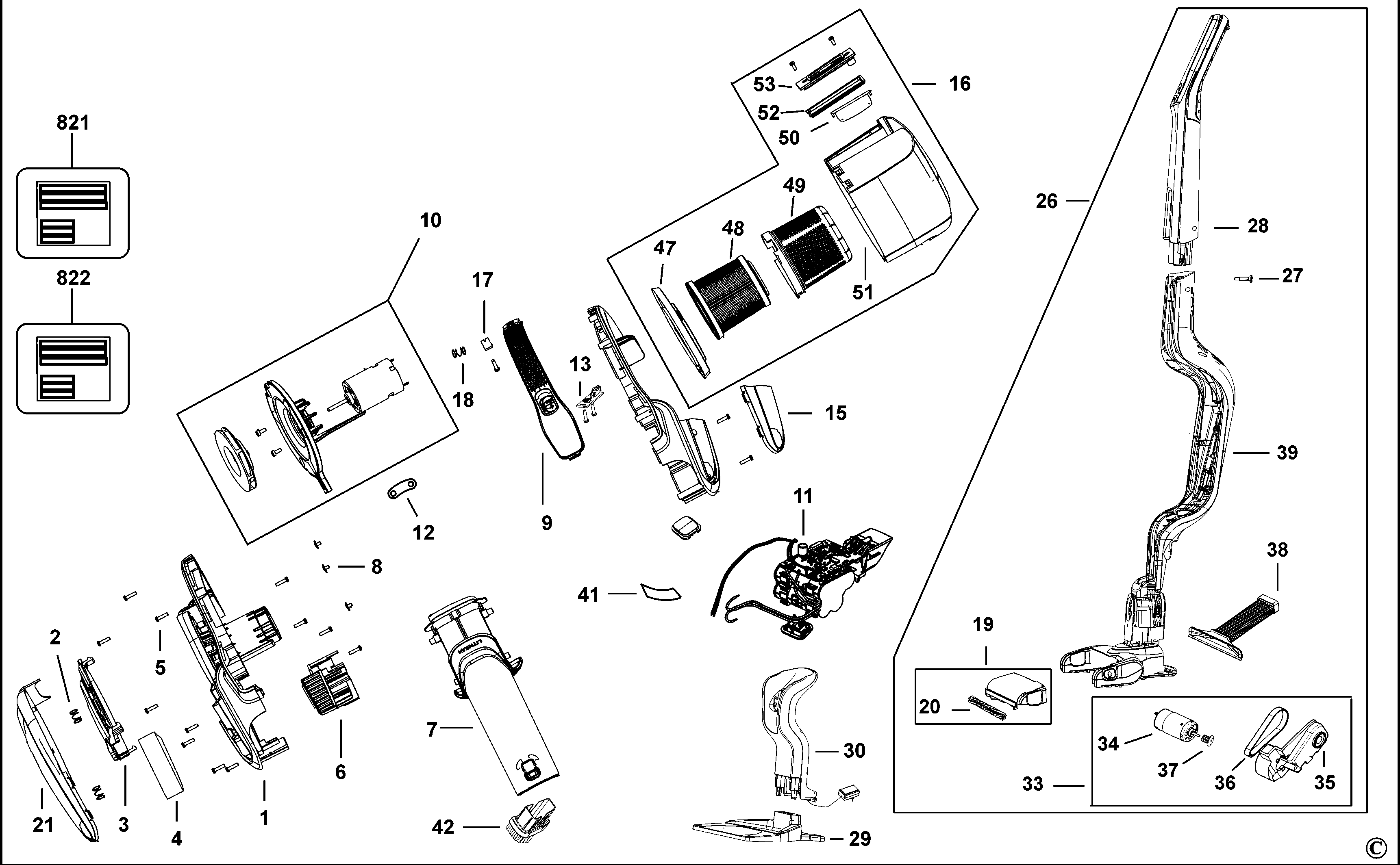

CS1830B ПЫЛЕСОС-РУЧКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90621185-15 | 1 | КОЖУХ В СБОРЕ | JP | |||
| 2 | 90627528 | 2 | ПРУЖИНА | JP |  |
||
| 3 | 90606955-05 | 1 | РЫЧАГ ВЫСВОБОЖДЕНИЯ | JP | |||
| 4 | 90605950 | 1 | ВЫПУСК | JP | |
||
| 5 | 90571477-01 | 16 | ВИНТ | JP | |
||
| 6 | 90605947-05 | 1 | ОТДУШИНА | JP | |||
| 7 | 90621181-06 | 1 | НАСАДКА | JP | |||
| 8 | 90627524 | 8 | ВИНТ | JP | |
||
| 9 | 90632373-04 | 1 | HANDLE | JP | |||
| 10 | 90621178-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕНТИЛЯТОР | JP | |||
| 11 | 90628055-01 | 1 | ЭЛЕМЕНТ АККУМУЛЯТОРНОЙ БАТАРЕИ | REPLACE BY SERVICE | JP | ||
| 12 | 90626425 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |
||
| 13 | 90620562-01 | 1 | ПЕЧАТНАЯ ПЛАТА | JP | |
||
| 15 | 90620997 | 1 | КРЫШКА | JP | |
||
| 16 | 90621435-03 | 1 | РЕЗЕРВУАР | JP | |||
| 17 | 90624626 | 1 | РАЗЪЕДИНИТЕЛЬ | JP | |
||
| 18 | 90627526 | 1 | ПРУЖИНА | JP | |||
| 19 | 90608572-01 | 1 | ГОЛОВКА В СБОРЕ | JP | |||
| 20 | 90600922 | 1 | ШИНА В СБОРЕ | JP | |||
| 21 | 90614011 | 1 | КРЫШКА | JP | |
||
| 26 | 90621194-02 | 1 | ШАССИ В СБОРЕ | JP | |||
| 27 | 90601722 | 1 | ВИНТ | JP | |
||
| 28 | 90603258-13 | 1 | РУЧКА В СБОРЕ | JP | |||
| 29 | 90602829-01 | 1 | ОПОРНАЯ ПЛИТА | JP | |
||
| 30 | 90641205 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | JP | |||
| 33 | 90608509-06 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | JP | |||
| 34 | 90613453-06 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | JP | |||
| 35 | 90591875 | 1 | КРЕПЛЕНИЕ | JP |  |
||
| 36 | 90592224 | 1 | ПРИВОДНОЙ РЕМЕНЬ | JP | |
||
| 37 | 90592211-01 | 1 | ШЕСТЕРНЯ | JP | |||
| 38 | 90608567 | 1 | КАНАЛ | JP | |
||
| 39 | N876223 | 1 | ШАССИ В СБОРЕ | JP | |||
| 41 | 90624380 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 42 | 90627690 | 1 | ЩЁТКА | JP | |
||
| 47 | N519708 | 1 | РАМА | JP | |
||
| 48 | N718969 | 1 | ФИЛЬТР | JP | |||
| 49 | 90606057 | 1 | ФИЛЬТР ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ | JP | |
||
| 50 | 90615870 | 1 | СТВОРКА | JP | |
||
| 51 | 90609645 | 1 | РЕЗЕРВУАР | JP | |||
| 52 | 90624959 | 1 | УПЛОТНЕНИЕ | JP | |||
| 53 | 90617324-01 | 1 | ПЛАСТИНА | JP | |||
| 821 | 90637690 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 822 | 90637697 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
