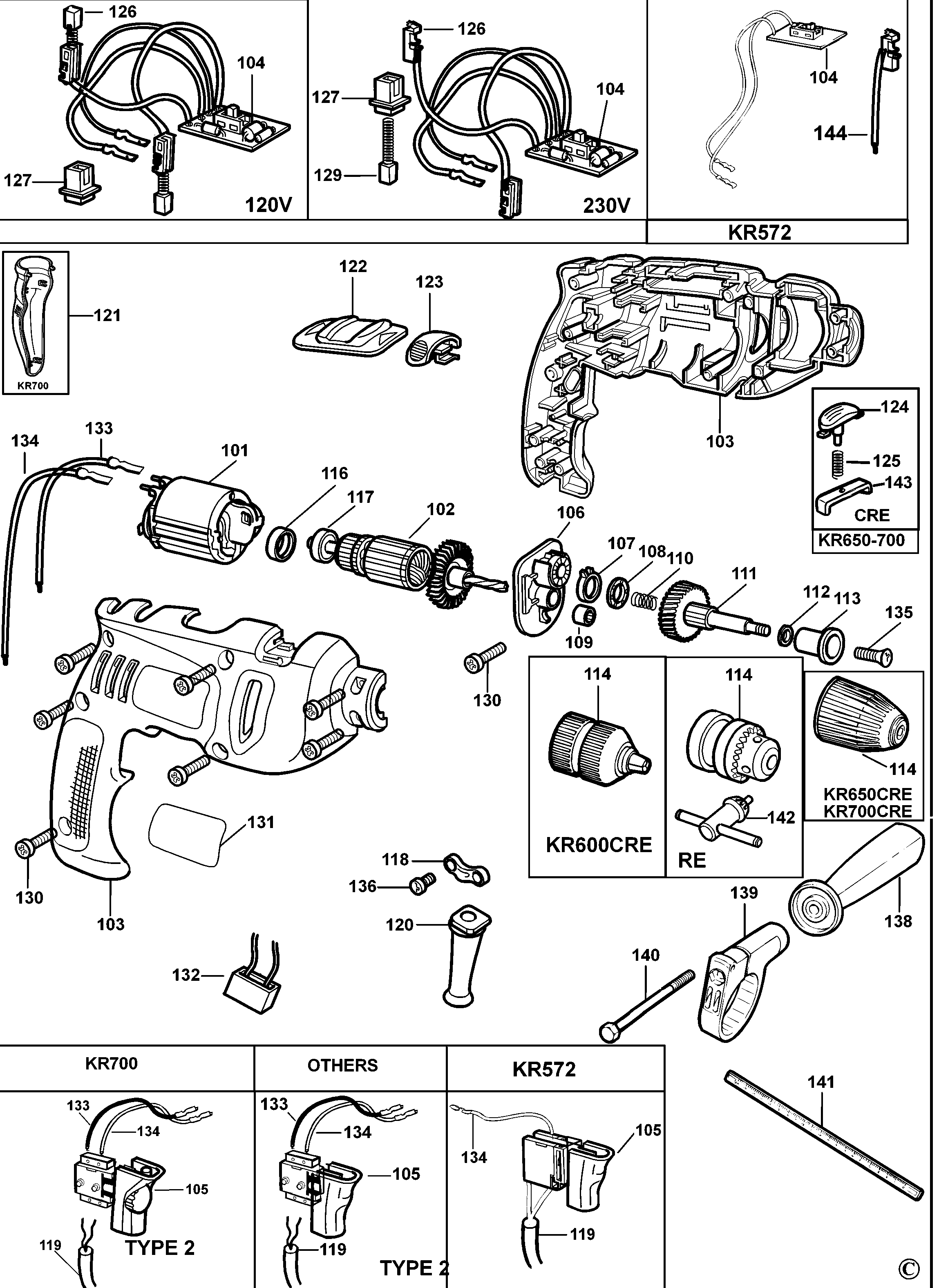

KR700RE ДРЕЛЬ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR |  |
||
| 102 | 580813-02 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 103 | 374275-11 | 1 | КОРПУС В КОМПЛЕКТЕ | KR | |||
| 104 | 374217-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |
||
| 105 | 375127-07 | 1 | РЕГУЛИРУЕМЫЙ ВЫКЛЮЧАТЕЛЬ | KR | |||
| 106 | 374216-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |
||
| 107 | 374189-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |||
| 108 | 892261 | 1 | ПОДШИПНИК | KR | |
||
| 109 | 330004-18 | 1 | ПОДШИПНИК | KR | |||
| 110 | 821986 | 1 | ПРУЖИНА | KR | |||
| 111 | 579634-04 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 112 | 374194-00 | 1 | УПОРНАЯ ШАЙБА | KR | |||
| 113 | 374193-00 | 1 | ПОДШИПНИК | KR | |
||
| 114 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR | |
||
| 116 | 812970 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | KR | |
||
| 117 | 330003-02 | 1 | ПОДШИПНИК | KR | |
||
| 118 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR |  |
||
| 119 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 120 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 121 | 374278-01 | 1 | ЗАХВАТ | KR | |||
| 122 | 374218-01 | 1 | ПРИВОД | KR | |||
| 123 | 374226-00 | 1 | ПРИВОД | KR | |||
| 127 | 875735 | 2 | ВСТАВКА | KR | |
||
| 129 | 570544-00 | 2 | ЩЁТКА С ПРУЖИНОЙ | KR | |
||
| 130 | 809961 | 11 | ВИНТ | KR | |
||
| 131 | 579627-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 132 | 807745 | 1 | КОНДЕНСАТОР | KR | |
||
| 133 | 573030-00 | 1 | ПРОВОД КРАСНЫЙ | KR | |||
| 134 | 573030-01 | 1 | LEAD BLACK | KR | |||
| 135 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 136 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | KR | |
|
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR | |||
| 139 | 376552-03 | 1 | ЗАЖИМ | KR | |
||
| 140 | 813918 | 1 | ВИНТ | KR | |
||
| 141 | 372814-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 142 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR | |
