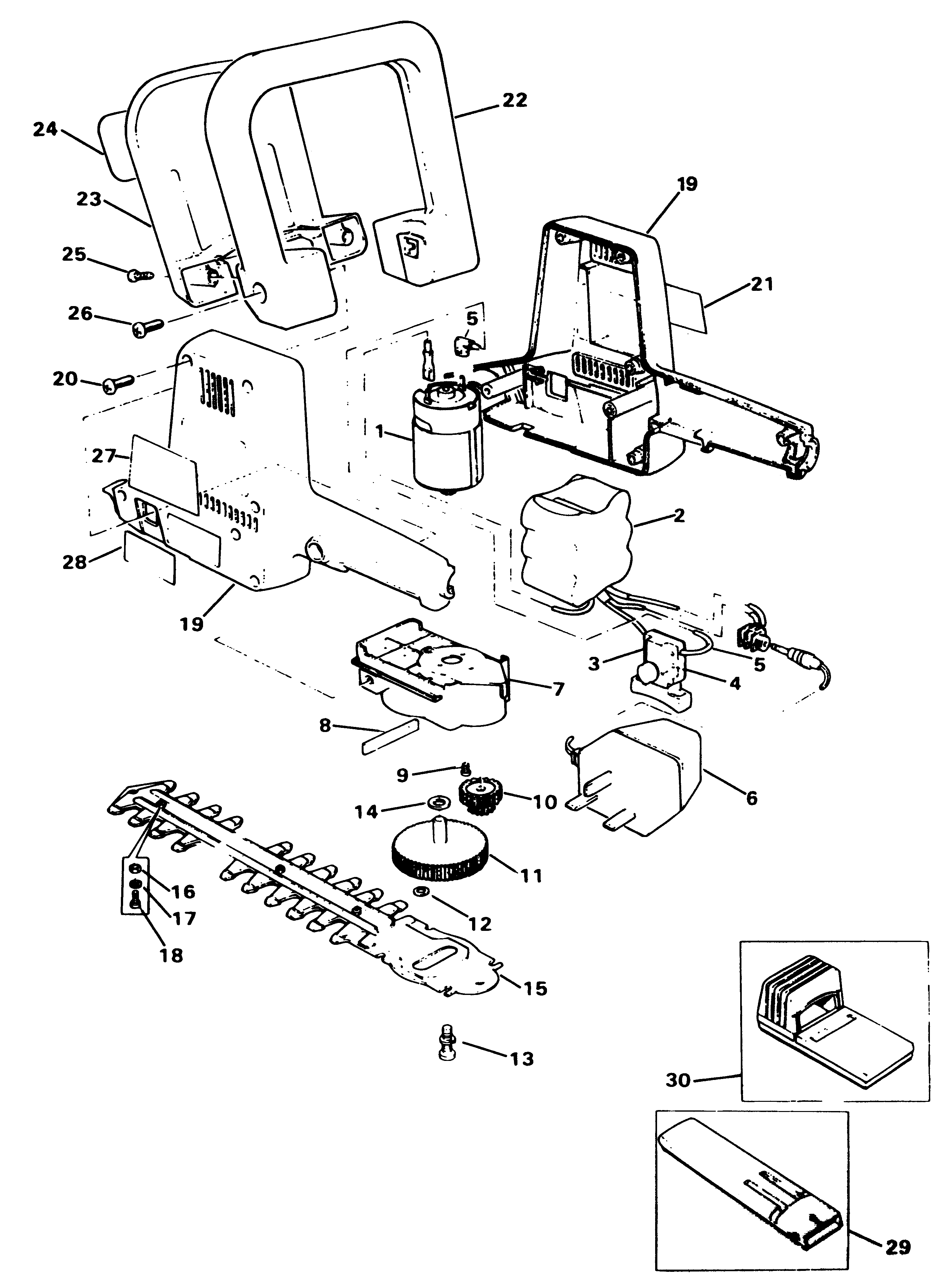

GT900 HEDGECLIPPER Type 1 | Drawings
Documents

Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
---|---|---|---|---|---|---|---|
1 | 828409-49 | 1 | MOTOR SA | GB | ![]() |
||
3 | 794167 | 1 | SWITCH | GB | ![]() |
||
4 | 990735 | 2 | SCREW | GB | ![]() |
||
5 | 828896 | 1 | LEAD SA | GB | ![]() |
||
7 | 828410 | 1 | GEARCASE SA | GB | ![]() |
||
8 | 828970 | 1 | PAD | GB | ![]() |
||
9 | 827758 | 2 | SCREW | GB | ![]() |
||
10 | 794764 | 1 | GEAR | GB | ![]() |
||
11 | 828407-49 | 1 | GEAR | GB | ![]() |
||
12 | 827279 | 1 | ROLLER | GB | ![]() |
||
13 | 830932 | 4 | SCREW | GB | ![]() |
||
14 | 893388 | 1 | WASHER | GB | ![]() |
||
15 | 828406-49 | 1 | BLADE SA 13" | GB | ![]() |
||
16 | 892153 | 4 | NUT | GB | ![]() |
||
17 | 827288 | 4 | WASHER SPACER | GB | ![]() |
||
18 | 845040 | 4 | SCREW | GB | ![]() |
||
20 | 812170 | 7 | SCREW | GB | ![]() |
||
21 | 746163 | 1 | WARNING LABEL | GB | ![]() |
||
22 | 821834 | 1 | HANDLE SA | GB | ![]() |
||
23 | 813139 | 1 | GUARD | GB | ![]() |
||
25 | 849256 | 2 | SCREW | GB | ![]() |
||
26 | 812412 | 2 | SCREW | GB | ![]() |
||
29 | 828969 | 1 | SHEATH | GB | ![]() |
