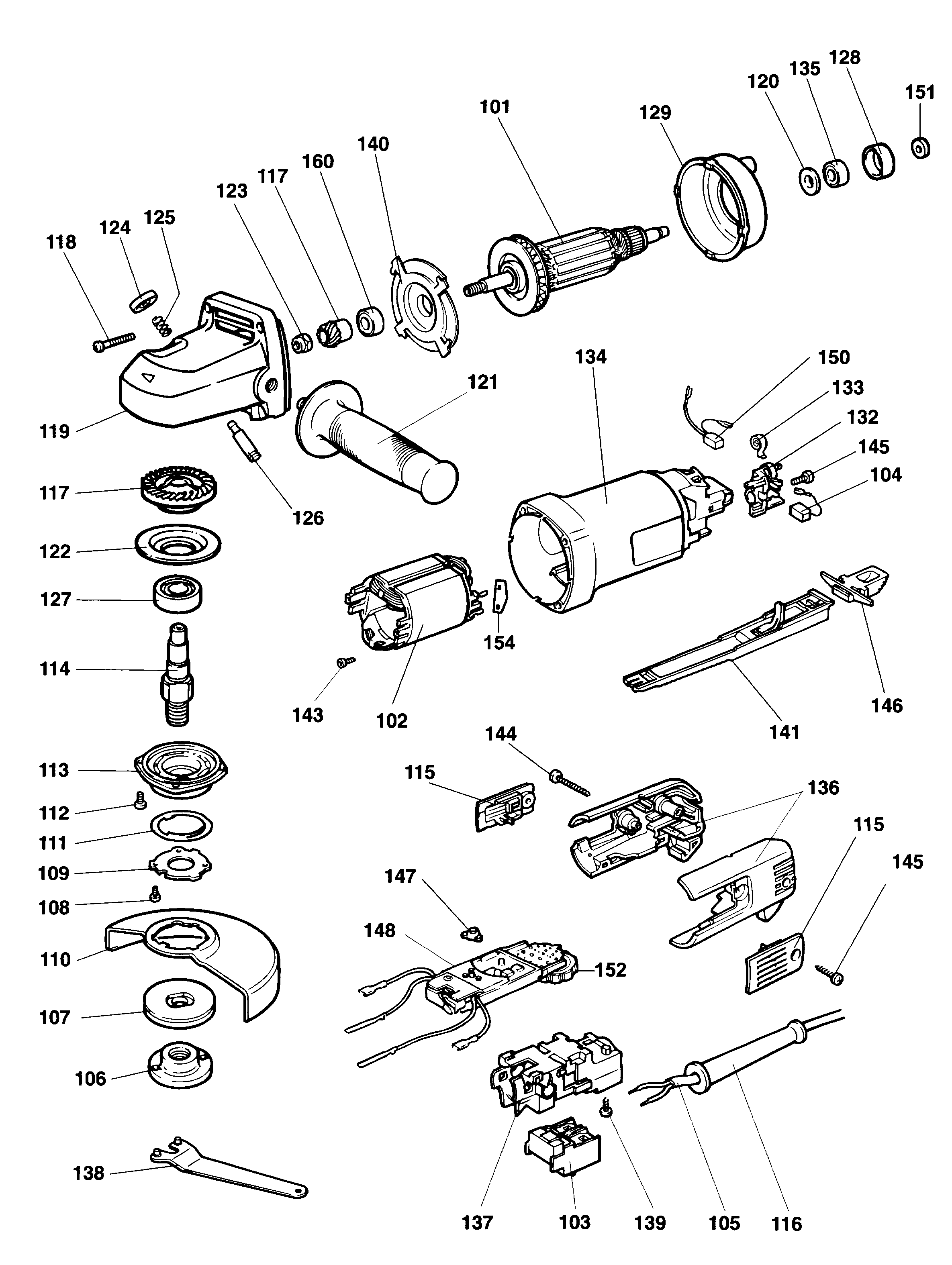

WS14V ANGLE GRINDER Type 2 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 401702-11 | 1 | ARMATURE 115V | IL |  |
||
| 101 | 393921-04 | 1 | ARMATURE SA | IL |  |
||
| 102 | 569577-05 | 1 | FIELD 115V | IL | |
||
| 103 | 945614-00 | 1 | SWITCH | IL | |
||
| 104 | 939539-01 | 1 | BRUSH CUT OFF | IL | |
||
| 104 | 939539-00 | 1 | BRUSH CUT OFF | IL | |
||
| 105 | 949770-39 | 1 | CABLE | IL | |
||
| 105 | 949738-07 | 1 | CABLE | IL | |
||
| 106 | 622613-02 | 1 | OUTER FLANGE | M14 | IL | |
|
| 107 | 930771-00 | 1 | INNER FLANGE | IL | |
||
| 108 | 562160-00 | 3 | SCREW | IL | |
||
| 109 | 605415-00 | 1 | RETAINING PLATE | IL | |
||
| 110 | 944586-00 | 1 | GUARD | IL | |
||
| 111 | 393576-00 | 1 | RING | IL | |
||
| 112 | 562160-01 | 4 | SCREW | IL | |
||
| 113 | 945298-00 | 1 | GEARCASE COVER | IL | |
||
| 114 | 945297-00 | 1 | SPINDLE | IL | |||
| 115 | 945578-00 | 2 | COVER BRUSH | IL | |
||
| 116 | N542553 | 1 | CORD PROTECTOR | IL | |
||
| 116 | N542553 | 1 | CORD PROTECTOR | IL | |
||
| 116 | 401088-00 | 1 | PROTECTOR | IL | |
||
| 117 | 661243-00 | 1 | GEAR & PINION | IL | |
||
| 118 | 562097-01 | 4 | SCREW | IL | |
||
| 119 | 610704-01 | 1 | SERVICE KIT | IL | |
||
| 120 | 945287-00 | 1 | SPACER | IL | |
||
| 121 | 945597-00 | 1 | HANDLE SIDE SA | IL | |
||
| 122 | 945299-00 | 1 | FLANGE | IL | |
||
| 123 | 945292-00 | 1 | NUT | IL | |
||
| 124 | 944574-00 | 1 | BUTTON | IL | |||
| 125 | 562210-00 | 1 | SPRING | IL | |
||
| 126 | 944571-00 | 1 | SPINDLE LOCK | IL | |
||
| 127 | 605040-22 | 1 | BEARING | IL | |
||
| 128 | 949721-02 | 1 | SLEEVE | IL | |
||
| 129 | 401623-00 | 1 | BAFFLE | IL | |
||
| 132 | 949880-05 | 2 | BRUSH HOLDER SA | INCL. SPRING | IL | |
|
| 133 | 930090-00 | 2 | BRUSH SPRING | IL | |||
| 134 | 401637-00 | 1 | FIELDCASE | IL | |
||
| 135 | 949625-01 | 1 | BEARING | 8 x 19 x 9 | IL | |
|
| 136 | 402744-00 | 1 | HANDLE SA | IL | |
||
| 137 | 401595-00 | 1 | SWITCH SUPPORT | IL | |
||
| 138 | 401680-00 | 1 | WRENCH | IL | |
||
| 139 | 562097-04 | 1 | SCREW | IL | |
||
| 140 | 401622-01 | 1 | FLANGE | IL | |
||
| 141 | 947815-01 | 1 | LEVER SA | IL | |
||
| 143 | 390198-00 | 2 | SCREW | IL | |
||
| 144 | 562097-06 | 2 | SCREW | IL | |
||
| 145 | 562097-00 | 4 | SCREW | IL | |
||
| 146 | 401259-00 | 1 | BUTTON ON | Blue | IL | |
|
| 147 | 945586-00 | 1 | LENS | IL | |
||
| 148 | 402751-01 | 1 | ELECTRONIC 115V | IL | |
||
| 148 | 402751-00 | 1 | ELECTRONIC 230V | IL | |
||
| 150 | 949637-01 | 1 | BRUSH LED | IL | |
||
| 150 | 949637-02 | 1 | BRUSH LED | IL | |||
| 151 | 945893-00 | 1 | PICK UP | IL | |
||
| 152 | 402734-00 | 1 | WHEEL | IL | |
||
| 154 | 402489-00 | 2 | PAD | IL | |
||
| 160 | N110358 | 1 | BEARING | IL | |
