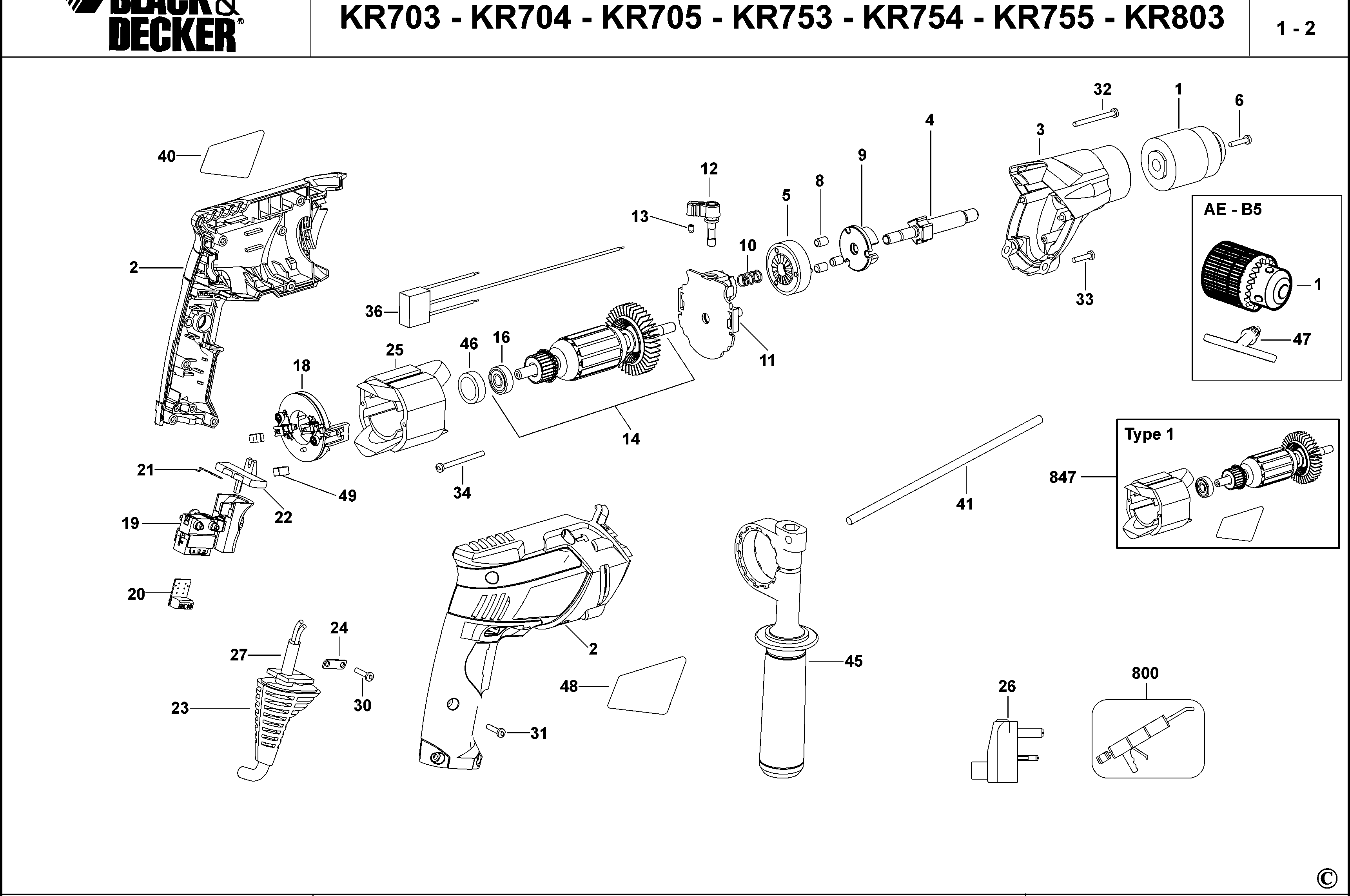

KR703 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 629530-01L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | XK |  |
||
| 2 | 490560-00 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | XK | |
||
| 3 | 490559-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | XK | |||
| 4 | 488643-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | XK |  |
||
| 5 | 488642-00 | 1 | ШЕСТЕРНЯ | XK | |
||
| 6 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | XK | |
||
| 8 | 478752-00 | 3 | РОЛИК | XK | |
||
| 9 | 478748-00 | 1 | ДЕРЖАТЕЛЬ | OUTPUT GEAR | XK | |
|
| 10 | 491055-00 | 1 | ПРУЖИНА | XK | |
||
| 11 | 488624-00 | 1 | КОРПУС ПОДШИПНИКА | XK | |
||
| 12 | 490715-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | XK | |
||
| 13 | N403227 | 1 | СТОПОР | XK | |
||
| 14 | 000000-06 | 1 | NO LONGER AVAILABLE - REF ITEM 847 | XK | |||
| 16 | 606290-01 | 1 | ПОДШИПНИК | XK | |
||
| 18 | 90525184 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | XK | |
||
| 19 | 492290-00 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | XK | |||
| 20 | 615538-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | XK | |
||
| 21 | 629167-00 | 1 | ПРУЖИНА | XK | |
||
| 22 | 629168-00 | 1 | РЫЧАГ | XK | |||
| 23 | 635395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | XK | |
||
| 24 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | XK | |
||
| 25 | 000000-06 | 1 | NO LONGER AVAILABLE - REF ITEM 847 | XK | |||
| 27 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | XK | |
||
| 30 | 330019-38 | 2 | ВИНТ | XK | |
||
| 31 | 90611830 | 8 | ВИНТ | XK | |
||
| 32 | 330019-50 | 2 | ВИНТ | M4.55x50 PLASTIC THD FMG | XK | |
|
| 33 | 330019-32 | 2 | ВИНТ | XK | |
||
| 34 | 330019-63 | 2 | ВИНТ | XK | |
||
| 40 | 493395-00 | 1 | ЭТИКЕТКА | XK | |
||
| 41 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | XK | |
||
| 45 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | XK | |
||
| 46 | 635176-00 | 1 | ВТУЛКА | XK | |
||
| 48 | 493396-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | XK | |||
| 49 | 90587238 | 1 | ПАРА ЩЁТОК 230В | XK | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | XK | |
||
| 847 | 90569806 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | Type 1 ----> Type 2 | XK | |
