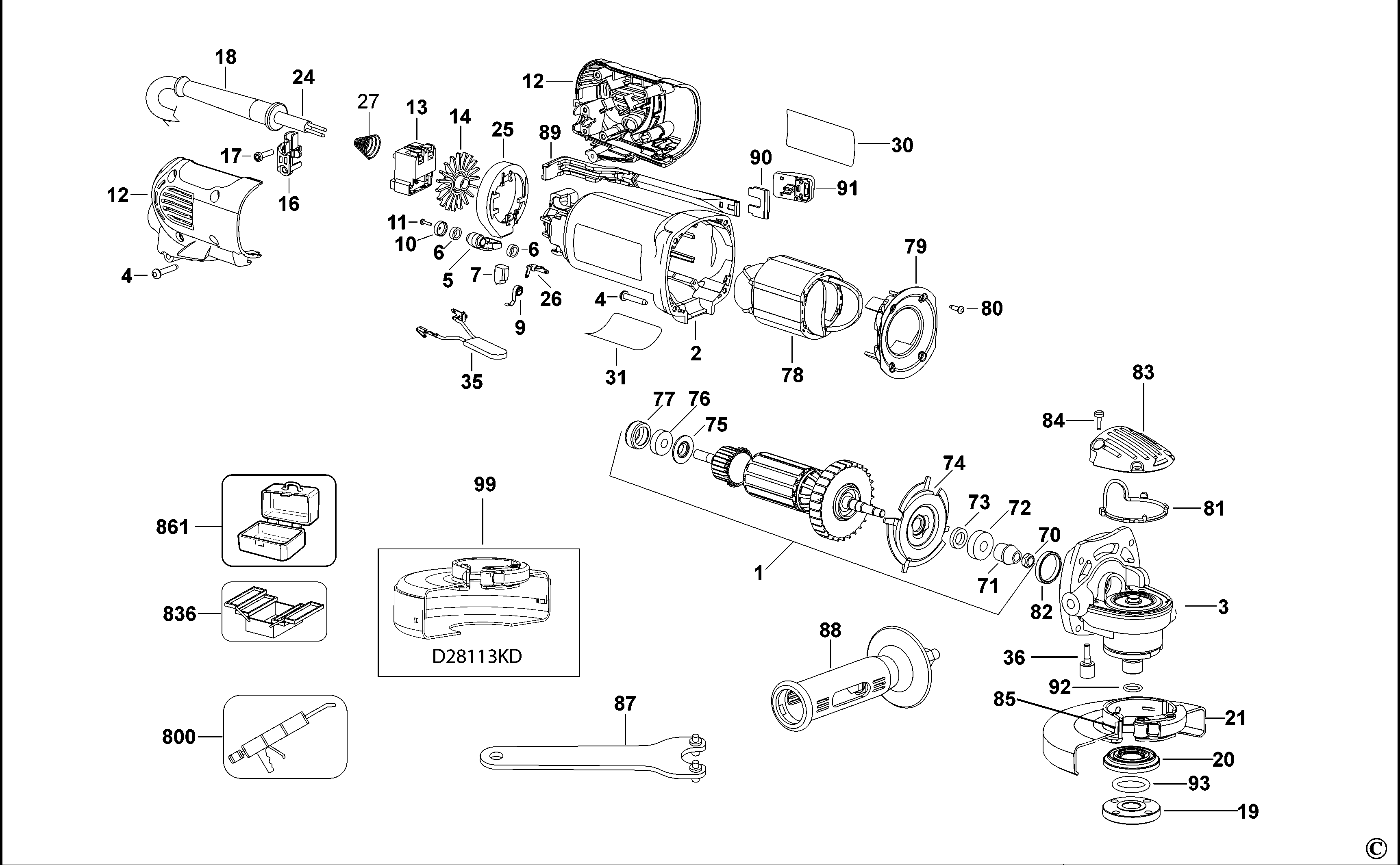

D28113 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N014341 | 1 | ЯКОРЬ 230В | Steel Cut | QS |  |
|
| 2 | 650994-01 | 1 | КОРПУС СТАТОРА | QS | |
||
| 3 | N157455 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | QS | |
||
| 4 | 330065-31 | 9 | ПЛАСТИКОВЫЙ ВИНТ | QS | |
||
| 5 | 648743-00 | 2 | РЫЧАГ | BRUSH | QS | |
|
| 6 | 623592-00 | 4 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | QS | |
||
| 7 | N183725 | 1 | ПАРА ЩЁТОК | QS | |
||
| 9 | 623589-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | QS | |
||
| 10 | 623591-00 | 2 | КОЛПАЧОК ЩЁТКИ | QS | |
||
| 11 | 593685-00 | 2 | ВИНТ | M1.8x8 THD FRMG | QS | |
|
| 12 | 625243-04 | 1 | РУЧКА В СБОРЕ | QS |  |
||
| 13 | 641889-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | QS | |
||
| 14 | N055787 | 1 | СЕПАРАТОР | Particle | QS | |
|
| 16 | 636963-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | QS | |
||
| 17 | 330019-03 | 2 | ВИНТ | QS | |
||
| 18 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | QS | |
||
| 18 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | QS | |
||
| 19 | 622613-02 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | QS | |
|
| 20 | 633257-00SV | 1 | ВНУТРЕННИЙ ФЛАНЕЦ В СБОРЕ | QS | |
||
| 21 | N037062 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | 115MM, KEYLESS | QS | |
|
| 24 | 562226-54 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | QS | |
|
| 25 | 637616-00 | 1 | ОТРАЖАТЕЛЬ | QS | |
||
| 26 | 623593-00 | 2 | КЛЕММА | QS | |
||
| 27 | 628396-00 | 1 | ПРУЖИНА | QS | |||
| 30 | 635892-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | QS | |
||
| 31 | N215254 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | QS | QS | |
|
| 35 | 637543-00 | 1 | ДРОССЕЛЬ В СБОРЕ | QS | |
||
| 36 | N033051 | 1 | ВИНТ | QS | |
||
| 70 | 604484-00 | 1 | ГАЙКА | QS | |
||
| 71 | 657180-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | QS | |
||
| 72 | 605040-67 | 1 | ПОДШИПНИК | QS | |
||
| 73 | 623617-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | QS | |
||
| 74 | N422242 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | QS | |
||
| 75 | 623613-00 | 1 | ШАЙБА | QS | |
||
| 76 | 605040-02 | 1 | ПОДШИПНИК | QS | |
||
| 77 | 641823-00 | 1 | ВТУЛКА | QS | |
||
| 78 | 624764-04 | 1 | СТАТОР 230В | 220-240V | QS | |
|
| 79 | 650997-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | QS | |
||
| 80 | 330065-25 | 4 | ВИНТ | QS | |
||
| 81 | 623618-00 | 1 | ПРОКЛАДКА | QS | |
||
| 82 | 611492-00 | 1 | ВТУЛКА | QS | |
||
| 83 | 623562-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | QS | |
||
| 84 | 385676-01 | 4 | ВИНТ | QS | |
||
| 85 | 631609-03 | 1 | ВИНТ | QS | |
||
| 87 | 401680-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | QS | |
||
| 88 | 614796-00 | 1 | БОКОВАЯ РУЧКА | ANTI-VIB. | QS | |
|
| 89 | 623610-00 | 1 | ЗВЕНО РЫЧАГА | QS | |
||
| 90 | 644326-00 | 1 | БЛОКИРОВКА ШИНЫ | LOCK | QS | |
|
| 91 | 623608-00 | 1 | КНОПКА ПУСК | QS | |
||
| 92 | 633045-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 9.19x2.62 | QS | |
|
| 93 | 633043-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 20.5x2.4 | QS | |
|
| 99 | N042786 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | TYPE 1, 115MM,KEYL | QS | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | QS | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | QS | |
|
| 836 | 233804-36 | 1 | ДРАЙВЕР | T6 | QS | ||
| 861 | 638758-00 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | QS | |
