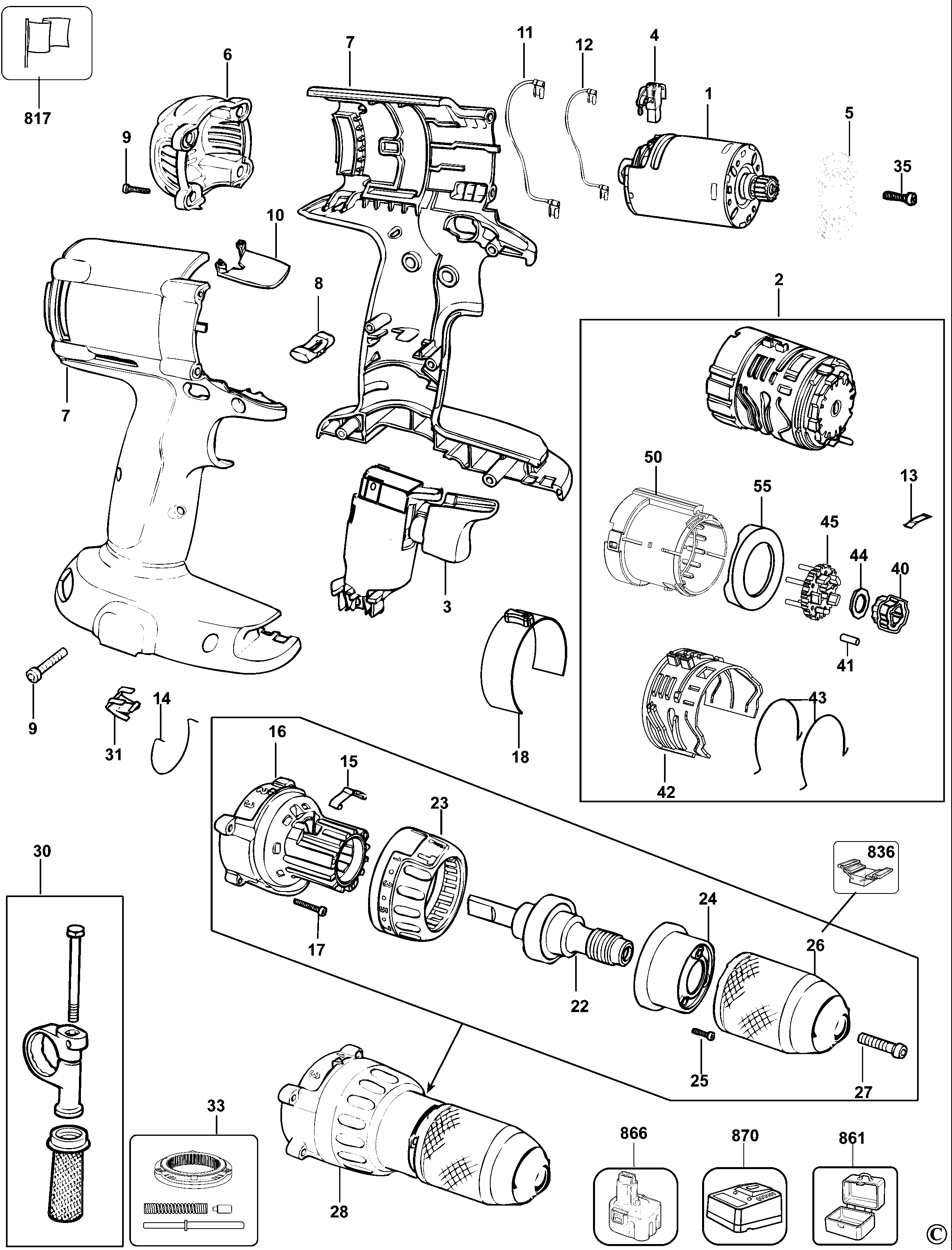

DC940K АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 10 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 493508-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | 12v | QW |  |
|
| 2 | N021724 | 1 | РЕДУКТОР В СБОРЕ | QW | |||
| 3 | N060484 | 1 | РЕГУЛИРУЕМЫЙ ВЫКЛЮЧАТЕЛЬ | QW |  |
||
| 3 | N030556 | 1 | ВЫКЛЮЧАТЕЛЬ РЕМНАБОР | 12v | QW | |
|
| 4 | 493511-00 | 1 | ПАРА ЩЁТОК | QW | |
||
| 5 | 629172-00 | 1 | АДАПТЕР | QW | |
||
| 6 | 629823-00 | 1 | ТОРЦЕВАЯ КРЫШКА | QW | |
||
| 7 | 493512-00 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | 12v | QW | |
|
| 8 | 633327-02 | 1 | ПРИВОД ВПЕР. / НАЗ. | QW | |||
| 9 | 682211-00 | 9 | ВИНТ | QW | |
||
| 10 | 636634-00 | 1 | НАПРАВЛЯЮЩАЯ | QW | |
||
| 11 | 631282-01 | 1 | LEAD PURPLE | QW | |||
| 12 | 631283-01 | 1 | LEAD BROWN | Neg.14 AWG. Ang.Term | QW | |
|
| 13 | 608060-00 | 1 | СТОПОР | QW | |
||
| 14 | 399059-00 | 1 | ПРУЖИНА | QW | |||
| 15 | 395460-00 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | QW | |
||
| 16 | 493548-00 | 1 | КОРПУС | QW | |||
| 17 | 330019-62 | 4 | ВИНТ | QW | |
||
| 18 | 629918-01 | 1 | ЗАЩИТНЫЙ КОЖУХ | QW | |
||
| 22 | 579727-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | QW | |
||
| 23 | 629462-00 | 1 | ФЛАНЕЦ В СБОРЕ | QW | |
||
| 24 | 609133-00 | 1 | ТОРЦЕВАЯ КРЫШКА | QW | |
||
| 25 | 330019-00 | 4 | ВИНТ | M3x16 T10 PLASTITE | QW | |
|
| 26 | N242399 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | QW | |
||
| 27 | 605256-02 | 1 | ВИНТ | QW | |
||
| 28 | 493576-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | Drill / Driver | QW | |
|
| 30 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | QW | |
||
| 31 | 148354-03 | 1 | ДЕРЖАТЕЛЬ | QW | |
||
| 33 | N021723 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | QW | |
||
| 35 | 156179-01 | 2 | ВИНТ | QW | |||
| 40 | 394532-00 | 1 | УДАРНЫЙ УЗЕЛ | QW | |
||
| 41 | 330041-43 | 5 | ШТИФТ | QW | |
||
| 42 | 629088-01 | 1 | ПЛОСКАЯ КРЫШКА | QW | |||
| 43 | 629825-00 | 2 | СТАЛЬНАЯ ПРОВОЛОКА | QW | |
||
| 44 | 603689-00 | 1 | АМОРТИЗАТОР | QW | |
||
| 45 | 629076-00 | 1 | ДЕРЖАТЕЛЬ | QW | |
||
| 50 | 629073-00 | 1 | РЕДУКТОР | QW | |||
| 55 | 629078-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | QW | |||
| 817 | 578037-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | QW | |
||
| 836 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | QW | |
||
| 836 | 559697-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | QW | |||
| 861 | 640040-01 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | QW | |
||
| 866 | 1006626-00 | 1 | BATTERY 12V - 2.4AH | NiMH - DE9501 | QW | |
|
| 870 | 1006634-00 | 1 | CHARGER 220V | DE9130 - 30 mins | QW | |
