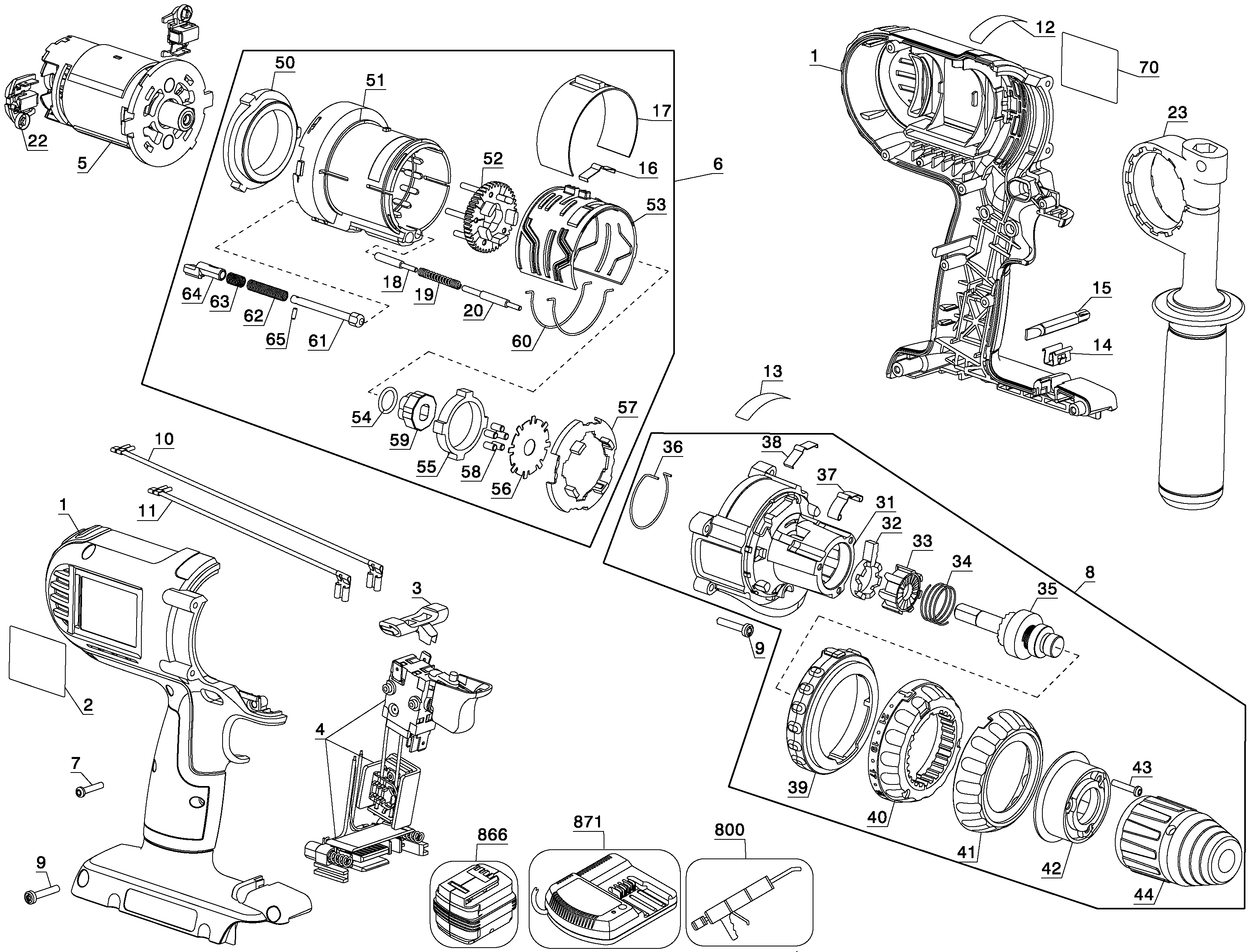

DC900KL АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 630141-00 | 1 | КОРПУС В КОМПЛЕКТЕ | QW | |||
| 2 | 636412-00 | 1 | ЭТИКЕТКА | QW | |||
| 3 | 628741-00 | 1 | РЫЧАГ | QW |  |
||
| 4 | 648672-02SV | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | QW | |
||
| 5 | 639521-00SV | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | QW | |
||
| 6 | 629059-00SV | 1 | РЕДУКТОР В СБОРЕ | Incl. items 16-20 | QW | |
|
| 7 | 330019-00 | 6 | ВИНТ | M3x16 T10 PLASTITE | QW |  |
|
| 8 | 628025-00SV | 1 | ЗАЖИМНОЙ ПАТРОН И ШПИНДЕЛЬ В СБОРЕ | QW | |||
| 9 | 330019-52 | 6 | ВИНТ | QW | |
||
| 10 | 389025-03 | 1 | ПАРА ЩЁТОК | Contains 10,11,22 (2) | QW | ||
| 11 | 389025-03 | 1 | ПАРА ЩЁТОК | Contains 10,11,22 (2) | QW | ||
| 12 | 631583-00 | 1 | ЭТИКЕТКА | 1-2-3 SELECTOR | QW | ||
| 13 | 631598-00 | 1 | ЭТИКЕТКА | Selector Ring | QW | ||
| 14 | 148354-03 | 1 | ДЕРЖАТЕЛЬ | QW | |
||
| 15 | 607918-41 | 1 | ОТВЁРТКА СО СМЕННЫМИ НАКОНЕЧНИКАМИ | QW | |
||
| 16 | 634729-00 | 1 | ПРУЖИНА | QW | |
||
| 17 | 394518-02 | 1 | ЗАЩИТНЫЙ КОЖУХ | QW | |||
| 18 | 630124-00 | 1 | ШТИФТ | QW | |
||
| 19 | 613217-00 | 1 | ПРУЖИНА | QW | |
||
| 20 | 630125-00 | 1 | ШТИФТ | QW | |
||
| 22 | 389025-03 | 1 | ПАРА ЩЁТОК | Contains 10,11,22 (2) | QW | ||
| 23 | 646594-00 | 1 | БОКОВАЯ РУЧКА | QW | |
||
| 31 | 628021-00 | 1 | КОЖУХ В СБОРЕ | Nose cone & Brg. | QW | |
|
| 32 | 394545-00 | 1 | КУЛАЧОК | QW | |||
| 33 | 638072-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ, ФИКСИРОВАННАЯ ЧАСТЬ | QW | |||
| 34 | 394546-00 | 1 | ПРУЖИНА | QW | |||
| 35 | 638427-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | QW | |||
| 36 | 399059-00 | 1 | ПРУЖИНА | QW | |||
| 37 | 395460-00 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | QW | |
||
| 38 | 634729-00 | 1 | ПРУЖИНА | QW | |
||
| 39 | 630442-00 | 1 | ФЛАНЕЦ | Mode Collar | QW | |
|
| 40 | 630443-00 | 1 | ФЛАНЕЦ | Clutch Collar | QW | |
|
| 41 | 630444-00 | 1 | ФЛАНЕЦ | Metal Collar | QW | ||
| 42 | 630445-00 | 1 | КОЛПАЧОК | Metal Cap | QW | ||
| 43 | 330019-00 | 3 | ВИНТ | M3x16 T10 PLASTITE | QW | |
|
| 44 | N422782 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | Chuck & Spindle Assy | QW | ||
| 50 | 628002-00 | 1 | СТОПОРНОЕ КОЛЬЦО | QW | |
||
| 51 | 630063-00 | 1 | КАРТЕР РЕДУКТОРА | Gearbox | QW | |
|
| 52 | 627988-00 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | QW | |||
| 53 | 629104-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | QW | |||
| 54 | 050048-00 | 1 | КОЛЬЦО | QW | |||
| 55 | 605008-01 | 1 | СТОПОРНОЕ КОЛЬЦО | QW | |
||
| 56 | 638700-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | Spindle Lock Retain | QW | ||
| 57 | 628005-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | QW | |||
| 58 | 330041-43 | 5 | ШТИФТ | QW | |
||
| 59 | 634662-00 | 1 | УДАРНЫЙ УЗЕЛ | QW | |||
| 60 | 629975-00 | 2 | СТАЛЬНАЯ ПРОВОЛОКА | QW | |||
| 61 | 630028-00 | 1 | ШТИФТ | QW | |
||
| 62 | 630709-00 | 1 | ПРУЖИНА | QW | |||
| 63 | 630710-00 | 1 | ПРУЖИНА | QW | |||
| 64 | 630029-00 | 1 | СТОПОРНЫЙ ШТИФТ | QW | |||
| 65 | 330043-03 | 1 | ШТИФТ | QW | |
||
| 70 | 642137-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DC900-Ty. 1 EURO | QW | |
|
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | QW | |
|
| 866 | DE9360 | 2 | BATTERY 36V - 2.2AH | Li-Ion - RoHS | QW | ||
| 871 | DE9000-QW | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | QW |
